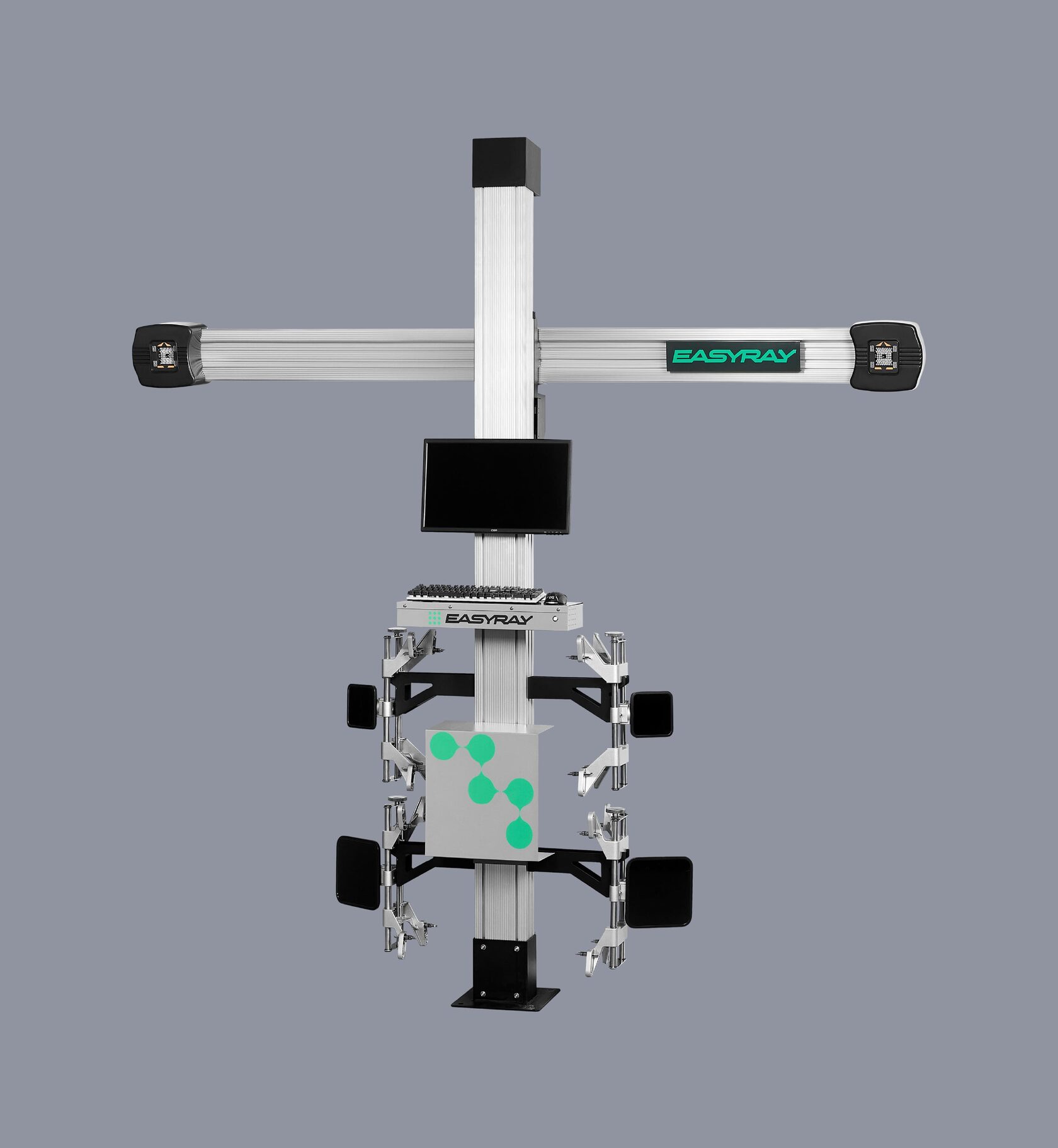

EASYRAY 500 L — профессиональный 3D-стенд развал-схождения в комплектации «Лифт». Оборудование предназначено для измерения и регулировки углов установки колес легковых автомобилей на подъемнике. Модель подойдет для автосервисов, СТО, дилерских центров и специализированных постов сход-развала.
Стенд оснащен двумя цифровыми HD-камерами разрешением 5 Мп. Усовершенствованная система камер ускоряет проведение измерений и позволяет использовать компактные отражающие мишени. Малогабаритные HD-мишени занимают меньше места на колесах автомобиля и облегчают доступ механика к точкам регулировки.
Электромеханический привод перемещает балку с камерами в диапазоне видимых высот от 100 до 1700 мм. Благодаря этому механик может выполнять регулировку развал-схождения на разных уровнях подъема автомобиля — как сверху, так и снизу.
Главная особенность EASYRAY 500 L — полка для размещения компьютера и принтера, закрепленная непосредственно на колонне. Такое решение позволяет организовать стационарное рабочее место оператора и не занимать дополнительное пространство отдельной диагностической стойкой или мобильной тумбой.
Технологии и программное обеспечение
Измерение углов установки колес проводится относительно средней плоскости автомобиля. Она определяется во время прокатывания автомобиля с установленными на колеса мишенями. Такая процедура компенсирует биение колесных дисков.
Горизонтальная плоскость подъемника не используется в качестве базовой, поэтому стенд не предъявляет жестких требований к горизонтальности подъемника.
Во время проведения измерений система автоматически отслеживает высоту расположения мишеней. Полученные значения выводятся на монитор стенда в режиме реального времени. Цветные индикаторы подсказывают оператору положение автомобиля и последовательность действий.
Программное обеспечение EASYRAY 500 L работает на базе Windows и имеет русскоязычный интерфейс. Пошаговые подсказки помогают механику соблюдать порядок проведения измерений и упрощают освоение оборудования.
Интерфейс программы содержит трехмерную анимацию рабочих процессов и 3D-представление результатов измерений. База параметров автомобилей бесплатно обновляется. При необходимости пользователь может самостоятельно добавлять в нее новые модели.
Преимущества EASYRAY 500 L
- две цифровые HD-камеры разрешением 5 Мп;
- ускоренный процесс проведения измерений;
- диапазон видимых высот от 100 до 1700 мм;
- электромеханическое перемещение балки;
- автоматическое отслеживание положения мишеней;
- полка для размещения компьютера и принтера на колонне;
- компактная организация рабочего места оператора;
- малогабаритные и облегченные HD-мишени Stealth;
- удобный доступ к точкам регулировки;
- четыре отражателя из ударопрочного пластика со светофильтрами;
- отсутствие проводов и внешних элементов питания на мишенях;
- самоцентрирующиеся зажимы для колесных дисков до 24 дюймов;
- компенсация биения колесных дисков прокатыванием;
- отсутствие жестких требований к горизонтальности подъемника;
- русскоязычное программное обеспечение;
- пошаговые подсказки для оператора;
- трехмерная визуализация измерений;
- отображение показателей в режиме реального времени;
- бесплатное обновление базы автомобилей;
- возможность добавления новых автомобилей;
- гарантия производителя 3 года.
Кому подойдет EASYRAY 500 L
Комплектация EASYRAY 500 L подойдет автосервисам, которым требуется профессиональный стенд сход-развал для автомобильного подъемника со стационарным размещением компьютера на колонне.
Оборудование рекомендуется:
- универсальным автосервисам и СТО;
- дилерским центрам;
- специализированным постам сход-развала;
- шиномонтажным центрам, расширяющим перечень услуг;
- сервисам со средним и высоким потоком легковых автомобилей;
- автопаркам с собственным участком технического обслуживания;
- автосервисам с ограниченным пространством вокруг подъемника.
EASYRAY 500 L стоит выбрать, если компьютерное оборудование необходимо разместить непосредственно на колонне. В отличие от комплектаций LL и LS, для организации рабочего места не требуется отдельная мобильная стойка или закрытая тумба.
Технические характеристики
Модель: EASYRAY 500 L.
Количество камер: 2.
Разрешение камер: 5 Мп, HD.
Тип мишеней: малогабаритные HD-мишени Stealth.
Диаметр колесных дисков для стандартных зажимов: до 24 дюймов.
Диапазон видимых высот: от 100 до 1700 мм.
Углы развала колес: диапазон измерений — ±25°; предел допускаемой абсолютной погрешности — ±5′.
Углы суммарного схождения колес: диапазон измерений — ±45°; предел допускаемой абсолютной погрешности — ±5′.
Углы продольного наклона оси поворота управляемых колес: диапазон измерений — ±15°; предел допускаемой абсолютной погрешности — ±6′.
Углы поперечного наклона оси поворота управляемых колес: диапазон измерений — ±30°; предел допускаемой абсолютной погрешности — ±6′.
Масса передней светоотражающей мишени — не более 4,38 кг.
Масса задней светоотражающей мишени — не более 4,55 кг.
Диапазон рабочих температур: от +10 до +50 °C.
Электропитание: трехпроводная однофазная сеть переменного тока.
Напряжение питания: 220 В, допустимое отклонение от −15 до +10%.
Частота питающей сети: 50/60 Гц.
Операционная система: Windows.
Цвет: RAL 7042.
Гарантия: 3 года.
