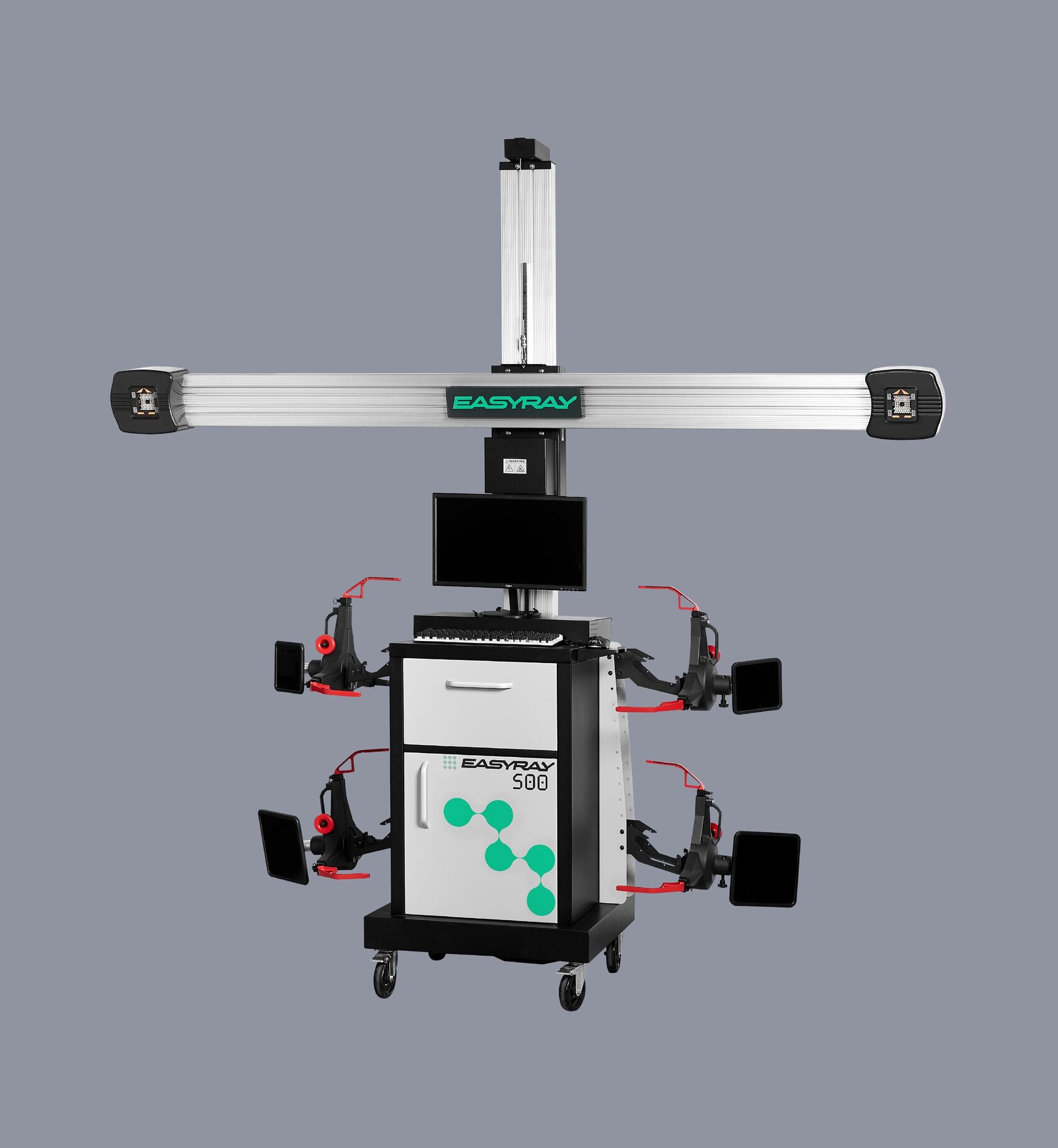

EASYRAY 500 LS AC400 — профессиональный 3D-стенд развал-схождения в комплектации «Лифт Стандарт». Модель предназначена для измерения и регулировки углов установки колес автомобилей с внешним диаметром колеса от 460 до 1110 мм.
Стенд оснащен двумя цифровыми HD-камерами разрешением 5 Мп и малогабаритными отражающими мишенями Stealth. Высокое разрешение камер ускоряет проведение измерений, а компактные мишени не затрудняют доступ механика к точкам регулировки.
Главное отличие EASYRAY 500 LS AC400 от стандартной комплектации LS — трехточечные колесные адаптеры AC400. Они позволяют устанавливать мишени на колеса увеличенного диаметра и расширяют возможности поста сход-развала.
Электромеханический привод перемещает балку с камерами в диапазоне видимых высот от 100 до 1700 мм. Благодаря этому механик может выполнять измерения и регулировку на разных уровнях подъема автомобиля — как сверху, так и снизу.
Компьютер и монитор размещаются в закрытой мобильной тумбе. Ее можно установить рядом с рабочей зоной и при необходимости перемещать в пределах поста.
Технологии и программное обеспечение
Измерение углов установки колес проводится относительно средней плоскости автомобиля. Она определяется во время прокатывания автомобиля с установленными на колеса мишенями. Такая процедура компенсирует биение колесных дисков.
Горизонтальная плоскость подъемника не используется в качестве базовой, поэтому стенд не предъявляет жестких требований к горизонтальности подъемника.
Во время проведения измерений система автоматически отслеживает высоту расположения мишеней. Полученные значения выводятся на монитор в режиме реального времени. Цветные индикаторы подсказывают оператору положение автомобиля и последовательность действий.
Программное обеспечение EASYRAY 500 LS AC400 работает на базе Windows и имеет русскоязычный интерфейс. Пошаговые подсказки помогают механику соблюдать порядок проведения измерений и упрощают освоение оборудования.
Интерфейс программы содержит трехмерную анимацию рабочих процессов и 3D-представление результатов измерений. База параметров автомобилей бесплатно обновляется. При необходимости пользователь может самостоятельно добавлять новые модели.
Преимущества EASYRAY 500 LS AC400
- две цифровые HD-камеры разрешением 5 Мп;
- ускоренный процесс проведения измерений;
- трехточечные колесные адаптеры AC400;
- работа с колесами диаметром от 460 до 1110 мм;
- малогабаритные HD-мишени Stealth;
- электромеханическое перемещение балки;
- диапазон видимых высот от 100 до 1700 мм;
- автоматическое отслеживание положения мишеней;
- закрытая мобильная тумба для компьютера и монитора;
- отсутствие соединительных проводов на мишенях;
- отсутствие внешних элементов питания на мишенях;
- компенсация биения колес прокатыванием;
- отсутствие жестких требований к горизонтальности подъемника;
- русскоязычное программное обеспечение;
- пошаговые подсказки для оператора;
- трехмерная визуализация измерений;
• отображение показателей в режиме реального времени; - бесплатное обновление базы автомобилей;
- возможность добавления новых автомобилей;
- гарантия производителя 3 года.
Кому подойдет EASYRAY 500 LS AC400
Комплектация подойдет автосервисам, которым требуется выполнять регулировку развал-схождения на автомобилях с колесами разного и увеличенного диаметра.
Оборудование рекомендуется:
- универсальным автосервисам и СТО;
- дилерским центрам;
- специализированным постам сход-развала;
- сервисам, обслуживающим автомобили с колесами большого диаметра;
- автопаркам с собственным участком технического обслуживания;
- сервисным центрам со средним и высоким потоком автомобилей;
- предприятиям, которым требуется расширенный диапазон колесных адаптеров.
EASYRAY 500 LS AC400 следует выбирать, если стандартных колесных зажимов до 24 дюймов недостаточно или необходимо работать с колесами, внешний диаметр которых составляет от 460 до 1110 мм.
Перед покупкой рекомендуется проверить не только диаметр колес, но и совместимость автомобиля с подъемником, размеры рабочего поста и возможность безопасного проведения регулировки.
Технические характеристики
Модель: EASYRAY 500 LS AC400.
Количество камер: 2.
Разрешение камер: 5 Мп, HD.
Тип мишеней: малогабаритные HD-мишени Stealth.
Тип крепления мишеней: трехточечные колесные адаптеры AC400.
Диапазон внешнего диаметра колес: от 460 до 1110 мм.
Диапазон видимых высот: от 100 до 1700 мм.
Углы развала колес: диапазон измерений — ±25°; предел допускаемой абсолютной погрешности — ±5′.
Углы суммарного схождения колес: диапазон измерений — ±45°; предел допускаемой абсолютной погрешности — ±5′.
Углы продольного наклона оси поворота управляемых колес: диапазон измерений — ±15°; предел допускаемой абсолютной погрешности — ±6′.
Углы поперечного наклона оси поворота управляемых колес: диапазон измерений — ±30°; предел допускаемой абсолютной погрешности — ±6′.
Масса передней светоотражающей мишени — не более 4,38 кг.
Масса задней светоотражающей мишени — не более 4,55 кг.
Диапазон рабочих температур: от +10 до +50 °C.
Электропитание: трехпроводная однофазная сеть переменного тока.
Напряжение питания: 220 В, допустимое отклонение от −15 до +10%.
Частота питающей сети: 50/60 Гц.
Операционная система: Windows.
Цвет: RAL 7042.
Гарантия: 3 года.
