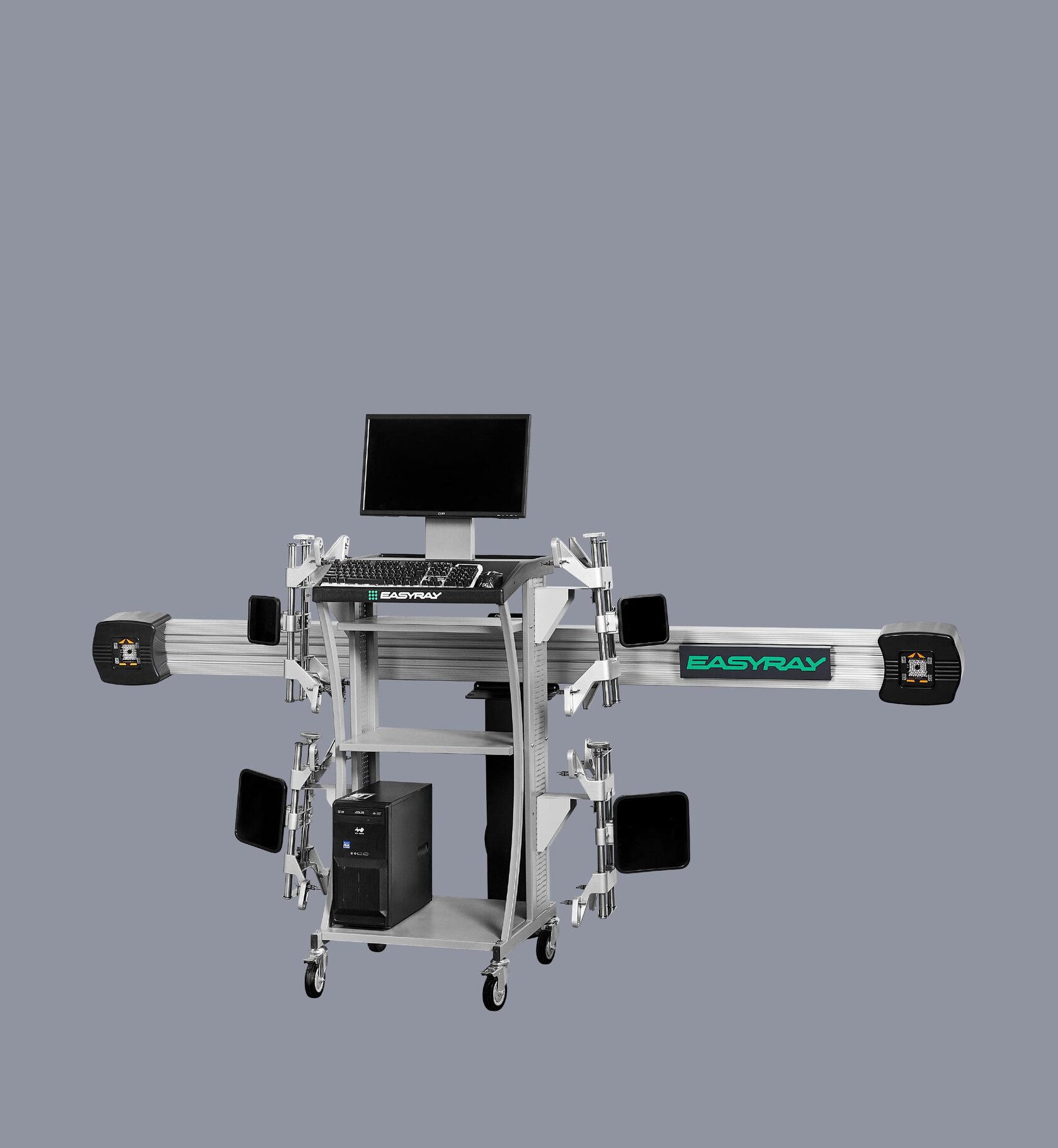

EASYRAY 500 PL — профессиональный 3D-стенд развал-схождения в комплектации «Пит Лайт». Модель предназначена для измерения и регулировки углов установки колес на постах со смотровой ямой.
Оборудование подойдет для автосервисов, СТО, дилерских центров и специализированных участков сход-развала. Балка с камерами может быть закреплена на стене или установлена на стальную напольную стойку.

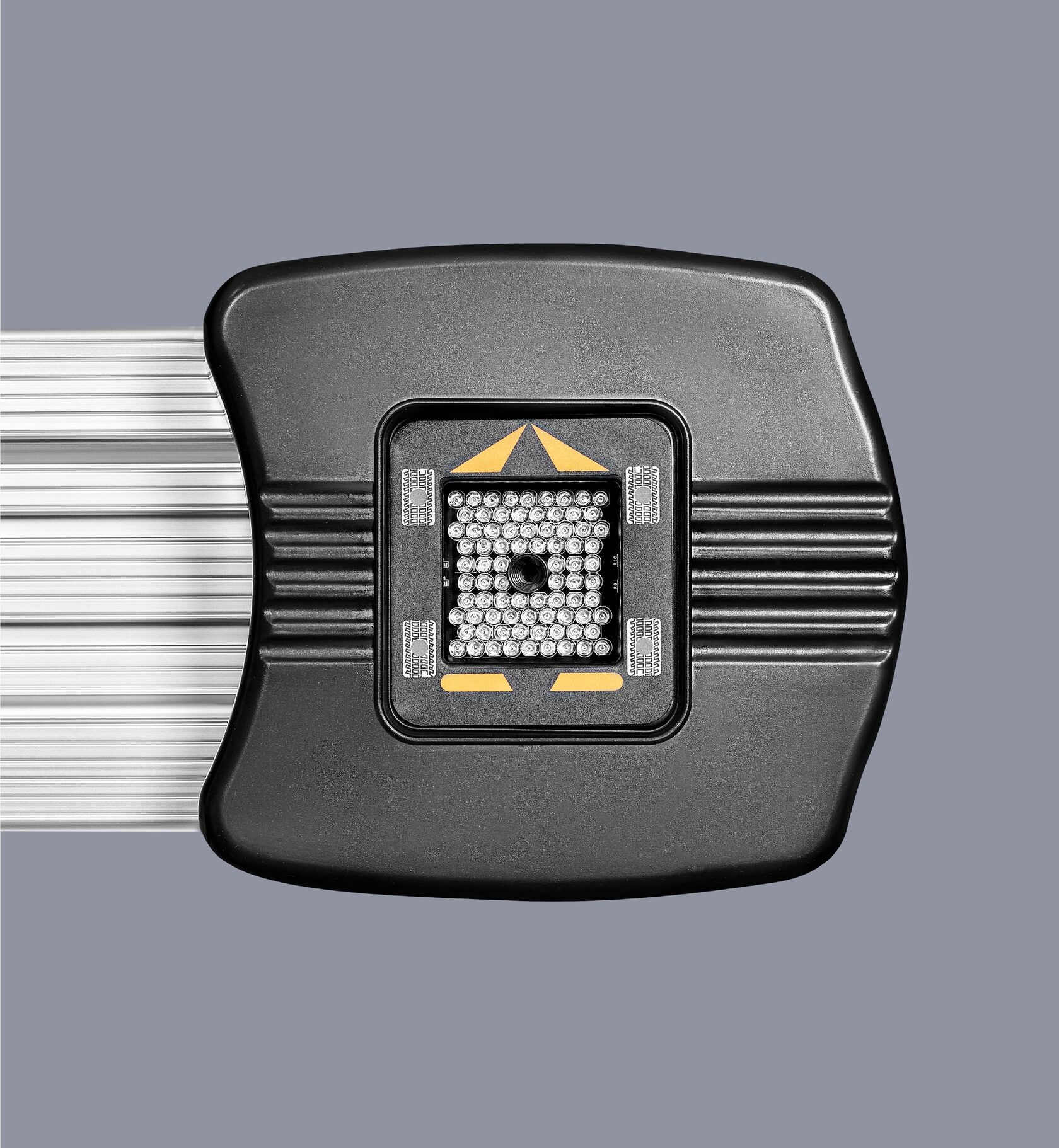

Стенд оснащен двумя цифровыми HD-камерами разрешением 5 Мп. Усовершенствованная система камер ускоряет проведение измерений и позволяет использовать компактные отражающие мишени. Малогабаритные HD-мишени занимают меньше места на колесах автомобиля и облегчают доступ механика к точкам регулировки.
Главная особенность EASYRAY 500 PL — мобильная диагностическая стойка для размещения компьютера и колесных зажимов. Ее можно установить рядом с рабочей зоной и при необходимости перемещать в пределах поста.
Настенные кронштейны позволяют организовать отдельное хранение колесных зажимов. Такое решение помогает поддерживать порядок на рабочем месте и защищает оборудование от случайных повреждений.
Технологии и программное обеспечение
Измерение углов установки колес проводится относительно средней плоскости автомобиля. Она определяется во время прокатывания автомобиля с установленными на колеса мишенями. Эта процедура компенсирует биение колесных дисков.
Две цифровые камеры определяют положение четырех малогабаритных HD-мишеней и передают результаты в программное обеспечение. Полученные значения отображаются на мониторе стенда в режиме реального времени.
Цветные индикаторы подсказывают оператору положение автомобиля и последовательность действий. Мишени изготовлены из ударопрочного пластика, оснащены светофильтрами и не требуют подключения проводов или внешних элементов питания.
Программное обеспечение EASYRAY 500 PL работает на базе Windows и имеет русскоязычный интерфейс. Пошаговые подсказки помогают механику соблюдать порядок проведения измерений и упрощают освоение оборудования.
Интерфейс программы содержит трехмерную анимацию рабочих процессов и 3D-представление результатов измерений. База параметров автомобилей бесплатно обновляется. При необходимости пользователь может самостоятельно добавлять в нее новые модели.
Преимущества EASYRAY 500 PL
- две цифровые HD-камеры разрешением 5 Мп;
- ускоренный процесс проведения измерений;
- установка балки на стену или стальную напольную стойку;
- организация поста сход-развала со смотровой ямой;
- мобильная диагностическая стойка для компьютера и зажимов;
- настенные кронштейны для хранения колесных зажимов;
- малогабаритные и облегченные HD-мишени Stealth;
- удобный доступ к точкам регулировки;
- четыре отражателя из ударопрочного пластика со светофильтрами;
- отсутствие проводов и элементов питания на мишенях;

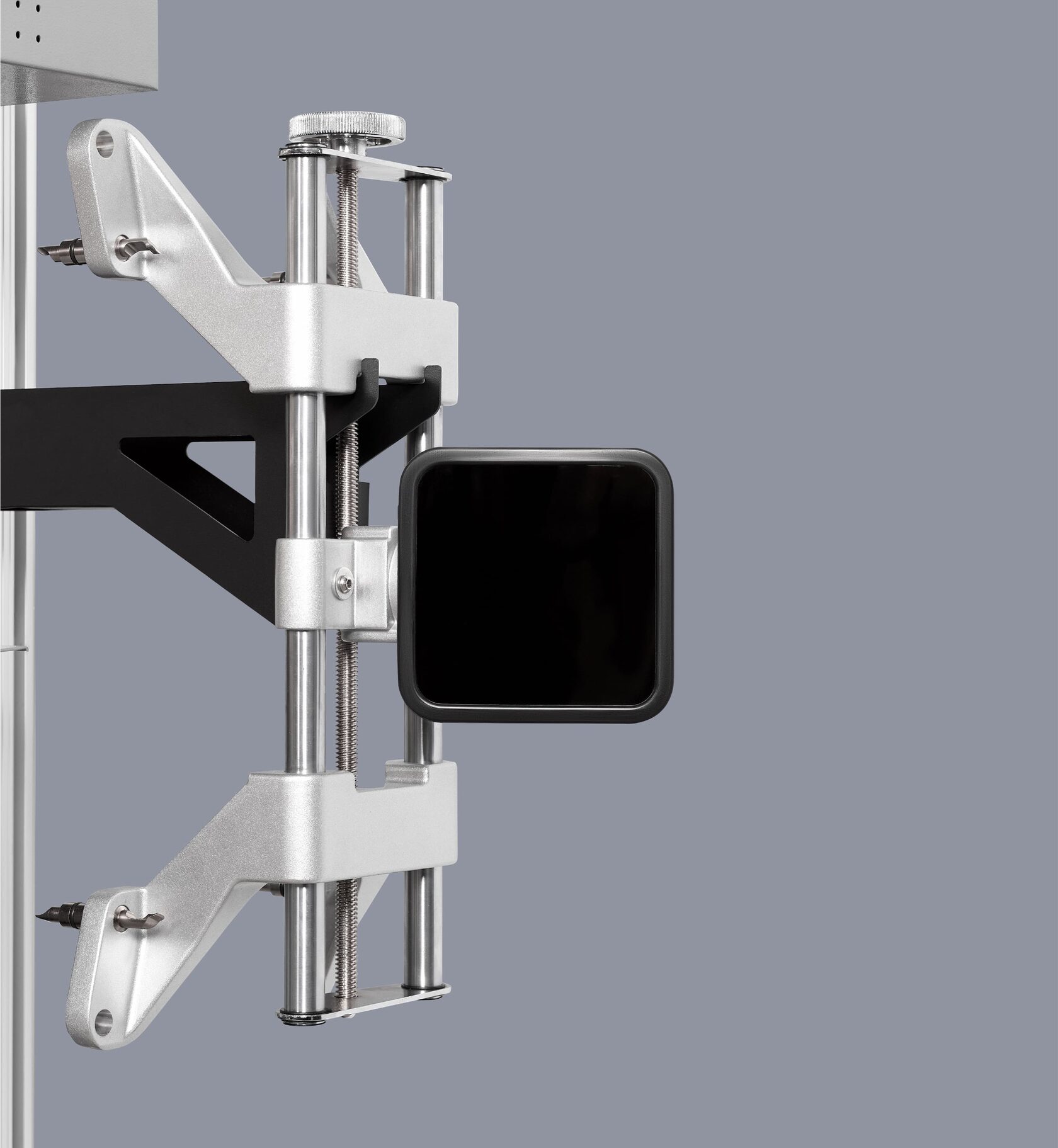

- самоцентрирующиеся зажимы для колесных дисков до 24 дюймов;
- компенсация биения колесных дисков прокатыванием;
- русскоязычное программное обеспечение;
- пошаговые подсказки для оператора;
- трехмерная визуализация измерений;
- отображение показателей в режиме реального времени;
- бесплатное обновление базы автомобилей;
- возможность добавления новых автомобилей;
- гарантия производителя 3 года.
Кому подойдет EASYRAY 500 PL
Комплектация EASYRAY 500 PL подойдет автосервисам, в которых регулировка углов установки колес выполняется на посту со смотровой ямой.
Оборудование рекомендуется:
- универсальным автосервисам и СТО;
- дилерским центрам;
- специализированным постам сход-развала;
- шиномонтажным центрам, расширяющим перечень услуг;
- автопаркам с собственным участком технического обслуживания;
- сервисам со средним и высоким потоком легковых автомобилей;
- новым автосервисам, организующим пост сход-развала на смотровой яме.
EASYRAY 500 PL стоит выбрать, если не требуется электромеханическое перемещение балки, а камеры планируется установить стационарно на стене или напольной стойке.
Комплектация «Пит Лайт» отличается от EASYRAY 500 PS способом размещения компьютерного оборудования. В версии PL используется открытая мобильная диагностическая стойка, а версия PS комплектуется закрытой мобильной тумбой.
Технические характеристики
Модель: EASYRAY 500 PL.
Количество камер: 2.
Разрешение камер: 5 Мп, HD.
Способ размещения балки: настенное крепление или стальная напольная стойка.
Тип мишеней: малогабаритные HD-мишени Stealth.
Диаметр колесных дисков для стандартных зажимов: до 24 дюймов.
Углы развала колес: диапазон измерений — ±25°; предел допускаемой абсолютной погрешности — ±5′.
Углы суммарного схождения колес: диапазон измерений — ±45°; предел допускаемой абсолютной погрешности — ±5′.
Углы продольного наклона оси поворота управляемых колес: диапазон измерений — ±15°; предел допускаемой абсолютной погрешности — ±6′.
Углы поперечного наклона оси поворота управляемых колес: диапазон измерений — ±30°; предел допускаемой абсолютной погрешности — ±6′.
Масса передней светоотражающей мишени — не более 4,38 кг.
Масса задней светоотражающей мишени — не более 4,55 кг.
Диапазон рабочих температур: от +10 до +50 °C.
Электропитание: трехпроводная однофазная сеть переменного тока.
Напряжение питания: 220 В, допустимое отклонение от −15 до +10%.
Частота питающей сети: 50/60 Гц.
Операционная система: Windows.
Цвет: RAL 7042.
Гарантия: 3 года.
