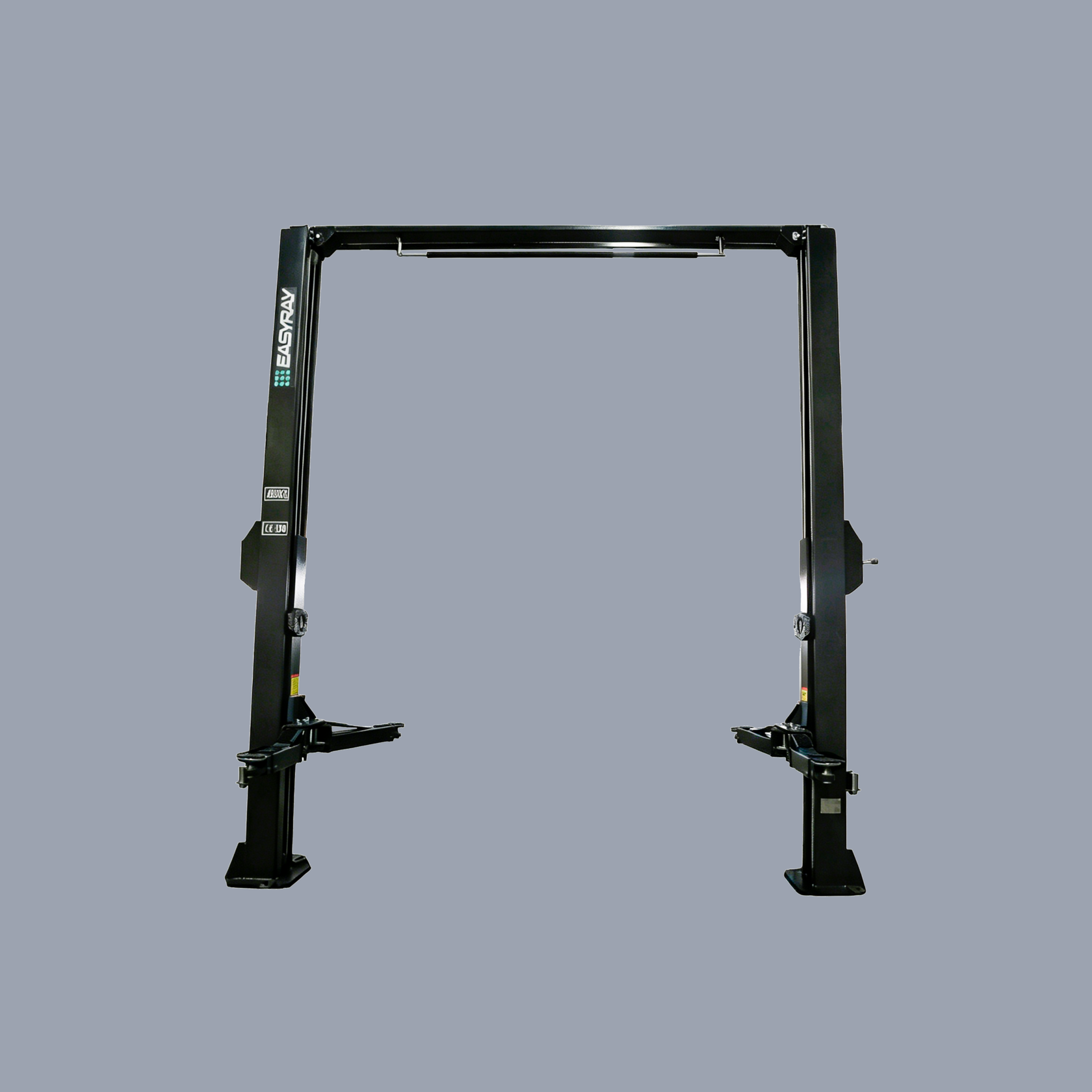

EASYRAY ER-2L-45AS предназначен для подъёма автомобилей при проведении технического обслуживания и ремонта. Двухстоечная конструкция позволяет организовать рабочий пост с доступом к нижней части автомобиля.
При выборе подъёмника необходимо учитывать массу обслуживаемого транспорта, расположение точек подхвата, размеры помещения и условия монтажа. Модель ER-2L-45AS рассчитана на нагрузку до 4,5 т.
Грузоподъёмность и рабочая высота
Максимальная грузоподъёмность подъёмника составляет 4,5 т. Высота подъёма — 1900 мм, минимальная высота подхвата — 110 мм.
Низкое положение опор позволяет оценить возможность работы с автомобилями с небольшим дорожным просветом. Совместимость с конкретной моделью автомобиля зависит также от расположения штатных точек подъёма.
На странице оборудования указано время подъёма/опускания 36 секунд.

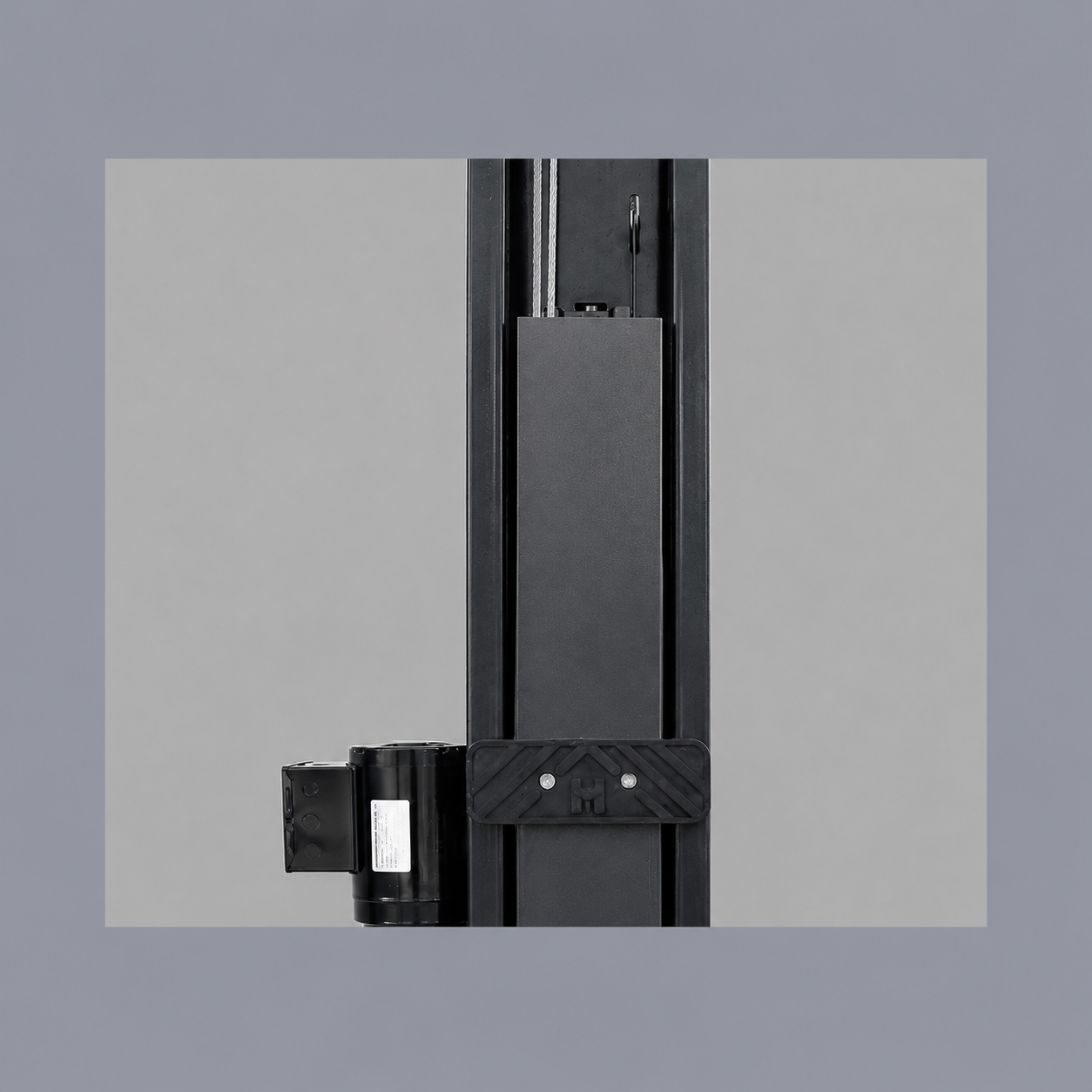

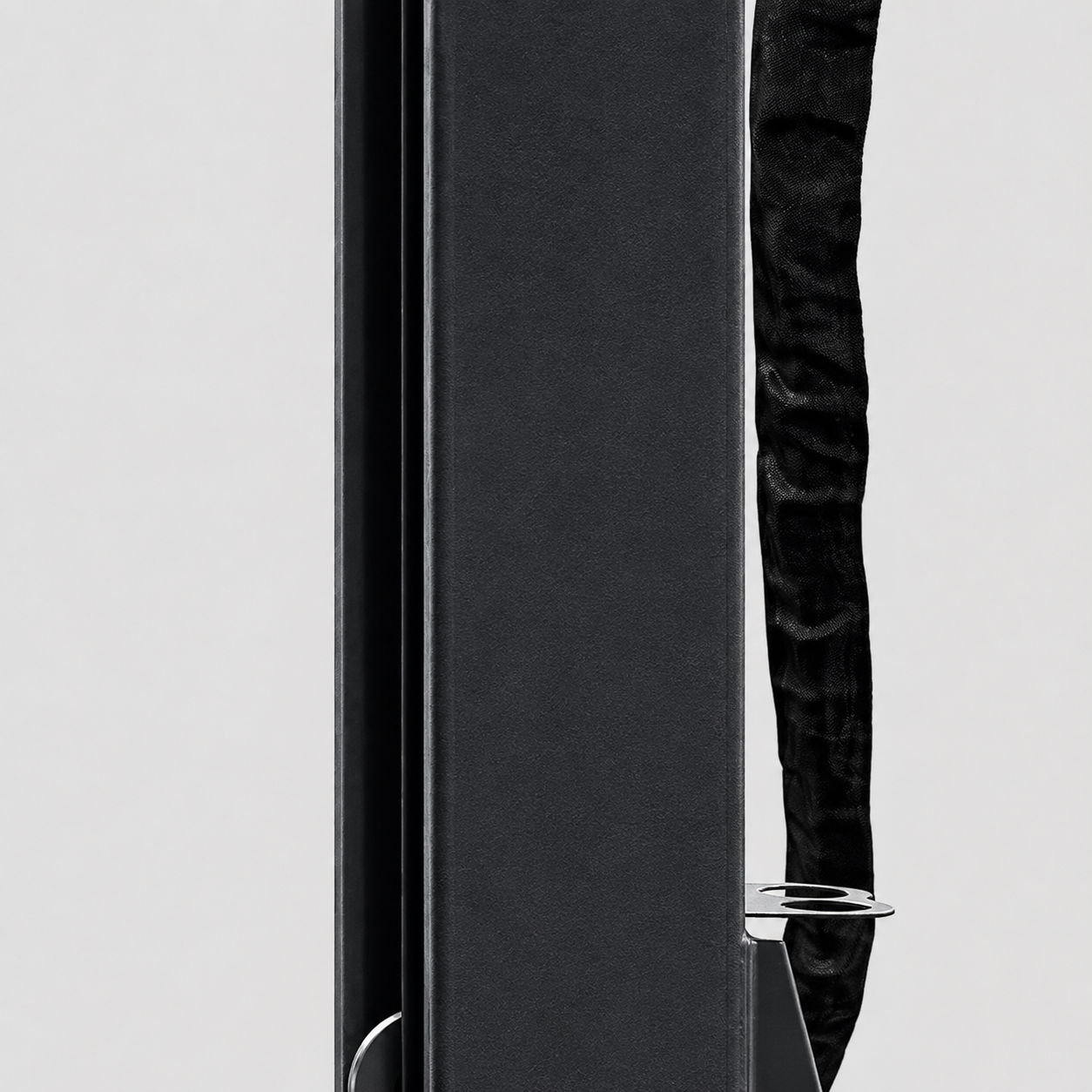

Колонны из стали толщиной 5 мм
Колонны изготовлены из стали толщиной 5 мм с применением лазерной резки. Они служат основными несущими элементами подъёмника.
При установке важно соблюдать требования производителя к основанию, креплению и взаимному расположению колонн.

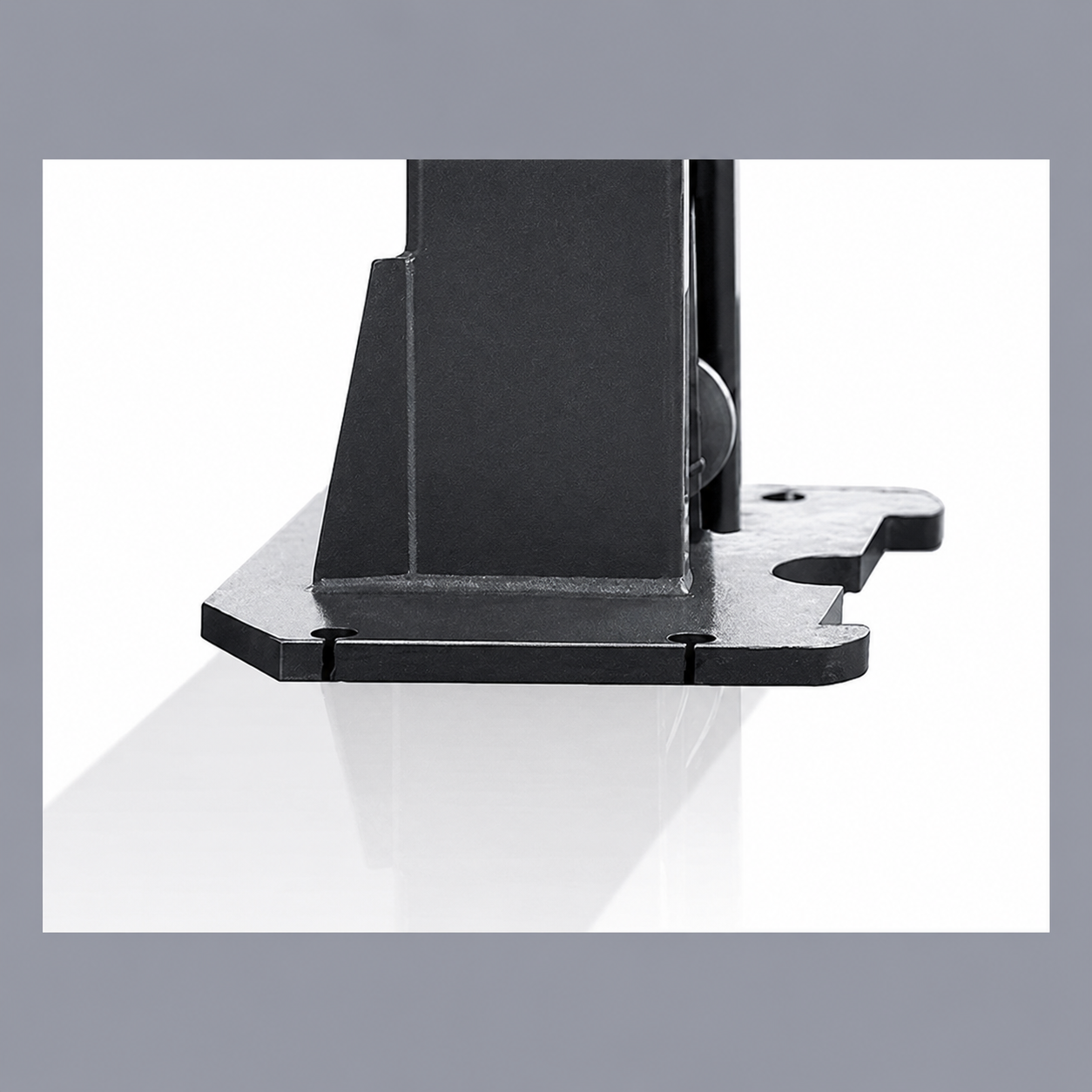

Опоры колонн
Размер опор составляет 470 × 390 × 16 мм. Опорные элементы обеспечивают устойчивость колонн при правильном монтаже оборудования.
Размеры опор необходимо учитывать при подготовке места установки и размещении крепёжных элементов.
Очистка деталей перед порошковой окраской
Перед нанесением порошкового покрытия все детали проходят лазерную и пескоструйную очистку. Такая обработка подготавливает металлическую поверхность к окраске.
Порошковое покрытие наносится после очистки элементов конструкции.

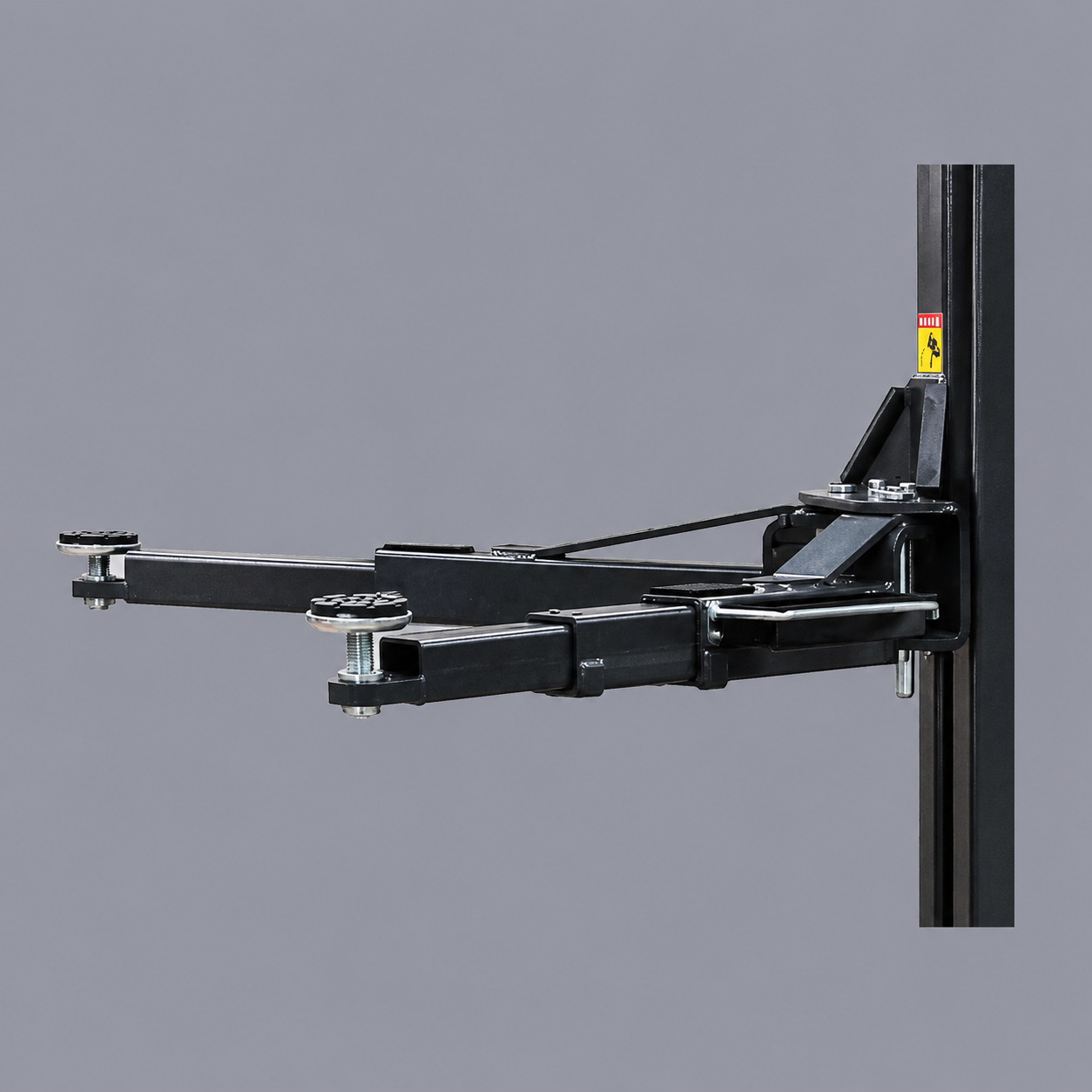

Лапы конфигурации 3+2
Подъёмник оснащён лапами конфигурации 3+2. Их положение подбирается с учётом расположения точек подхвата обслуживаемого автомобиля.
Перед заказом рекомендуется сопоставить рабочий диапазон лап с автомобилями, которые регулярно поступают на ремонтный пост.

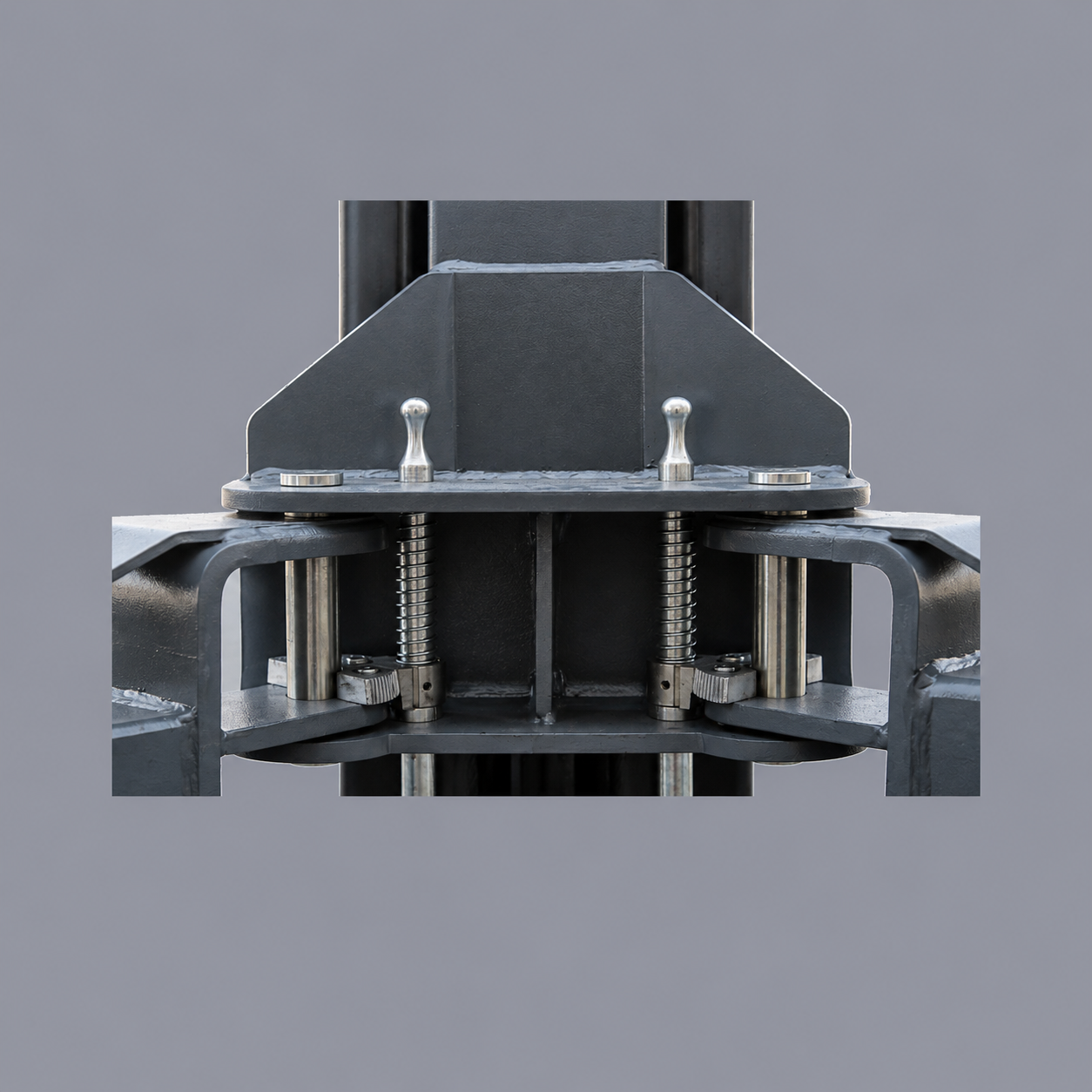

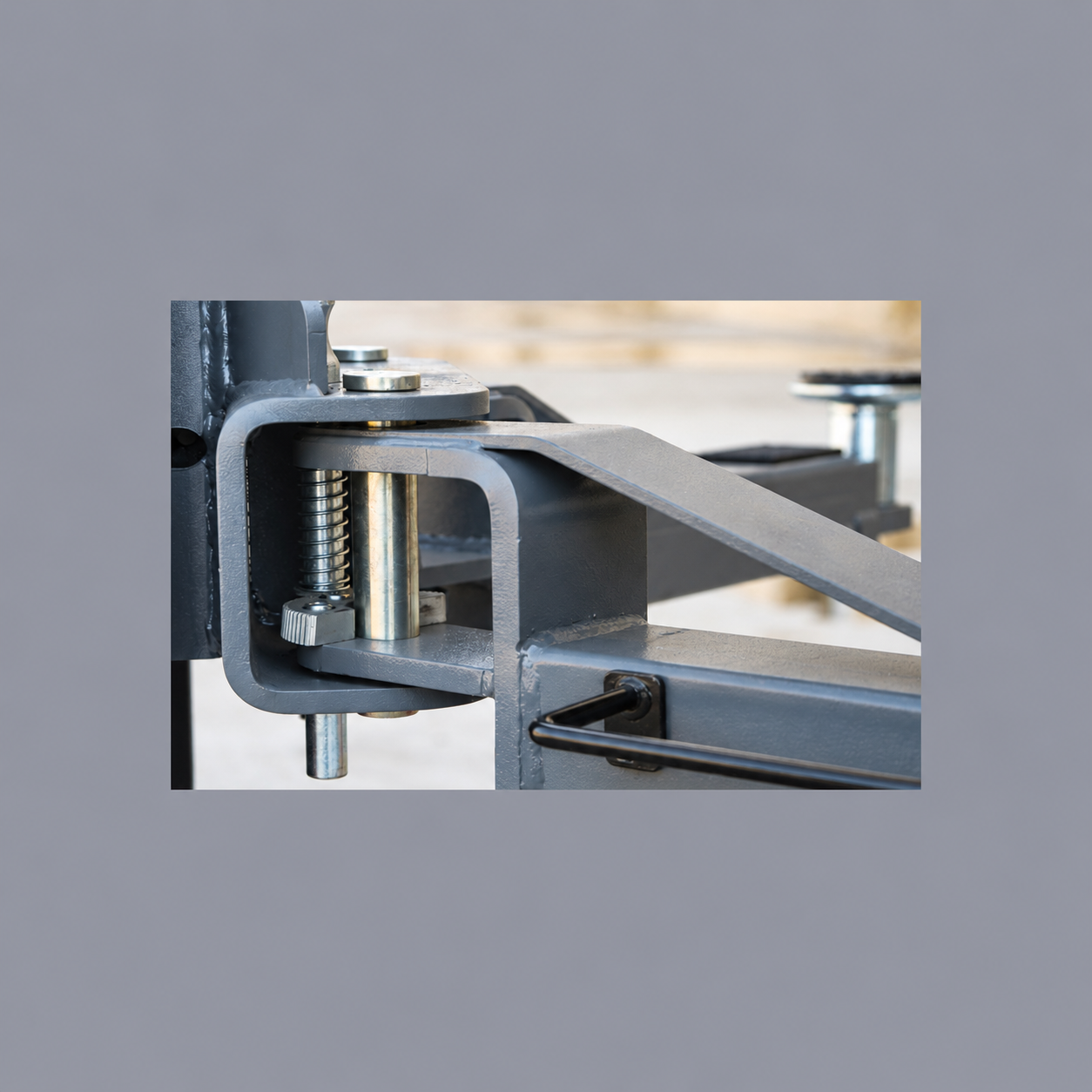

Блокировка лап
В конструкции предусмотрена блокировка лап. На странице производителя её работа описана формулировкой «от 500 мм и ниже от пола».
Точный порядок срабатывания и разблокировки необходимо учитывать по инструкции по эксплуатации подъёмника.

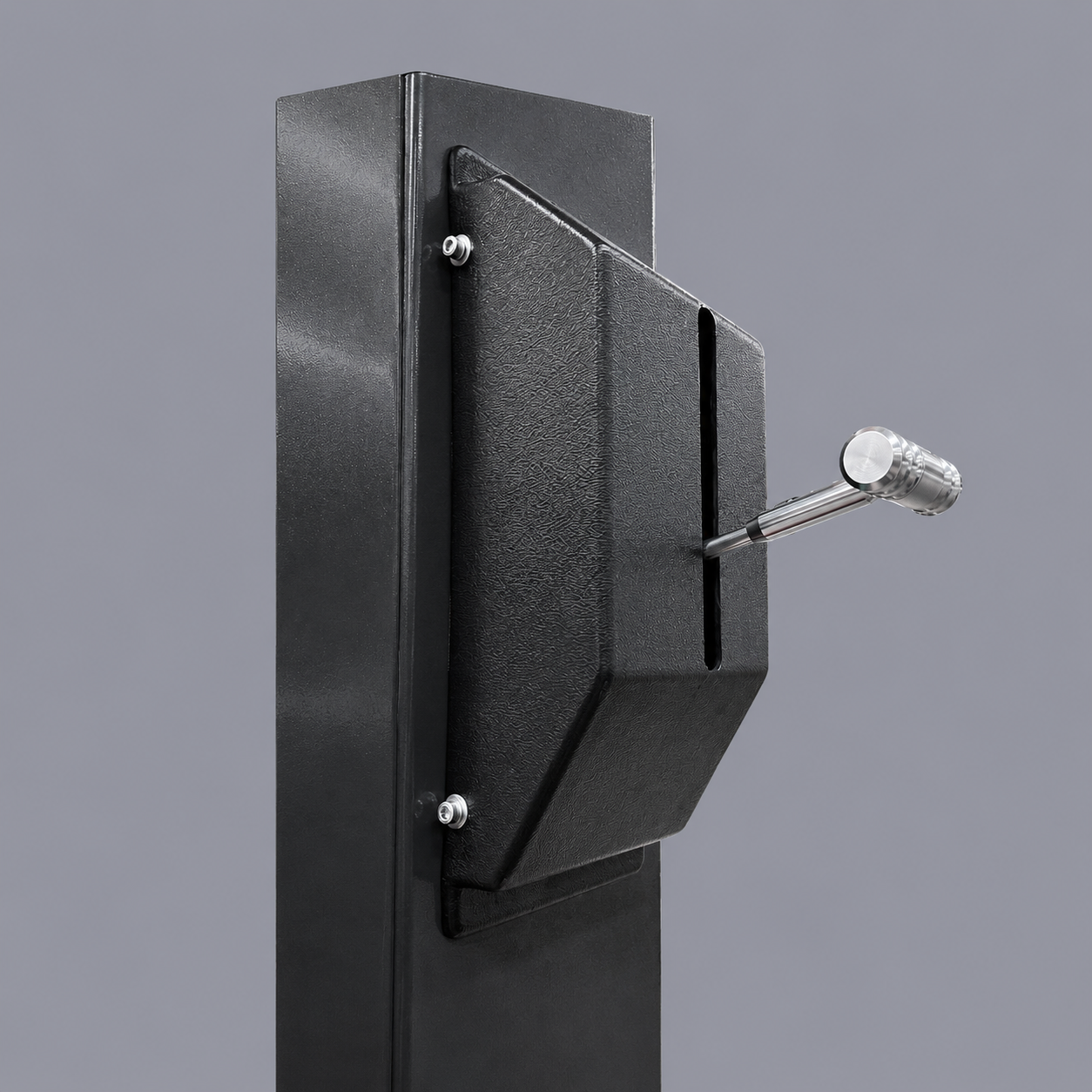

Защита ног оператора
Модель оснащена защитой ног оператора. Эта особенность дополняет предусмотренные конструкцией меры безопасности при работе с оборудованием.
При организации ремонтного поста необходимо оставить свободное пространство для управления подъёмником и перемещения персонала.

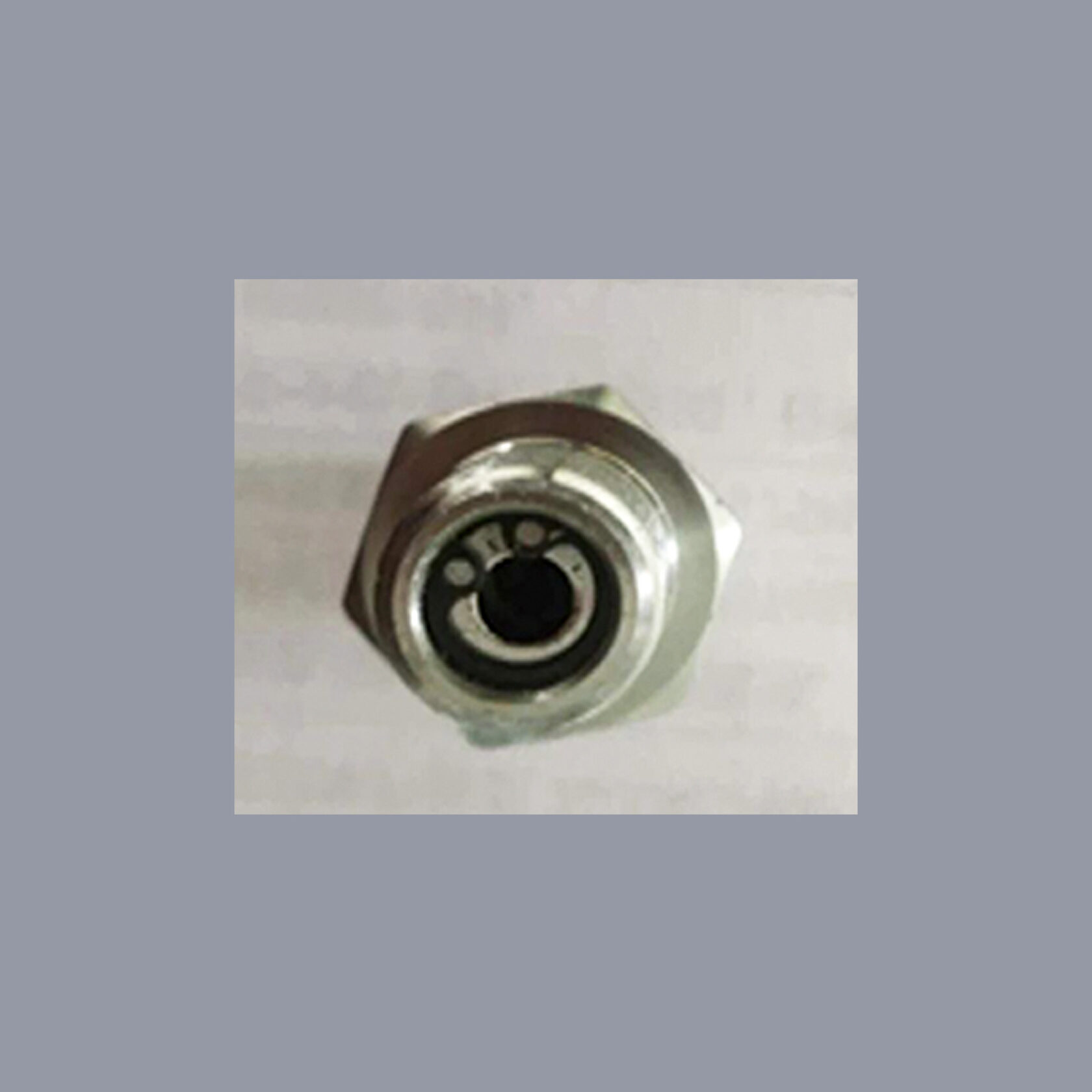

Двойная защита гидравлической магистрали
ER-2L-45AS имеет двойную защиту от разрыва гидравлической магистрали.
Рабочее давление масла в гидростанции составляет 24 МПа. Контроль состояния гидравлической системы и её обслуживание выполняются в соответствии с эксплуатационной документацией.

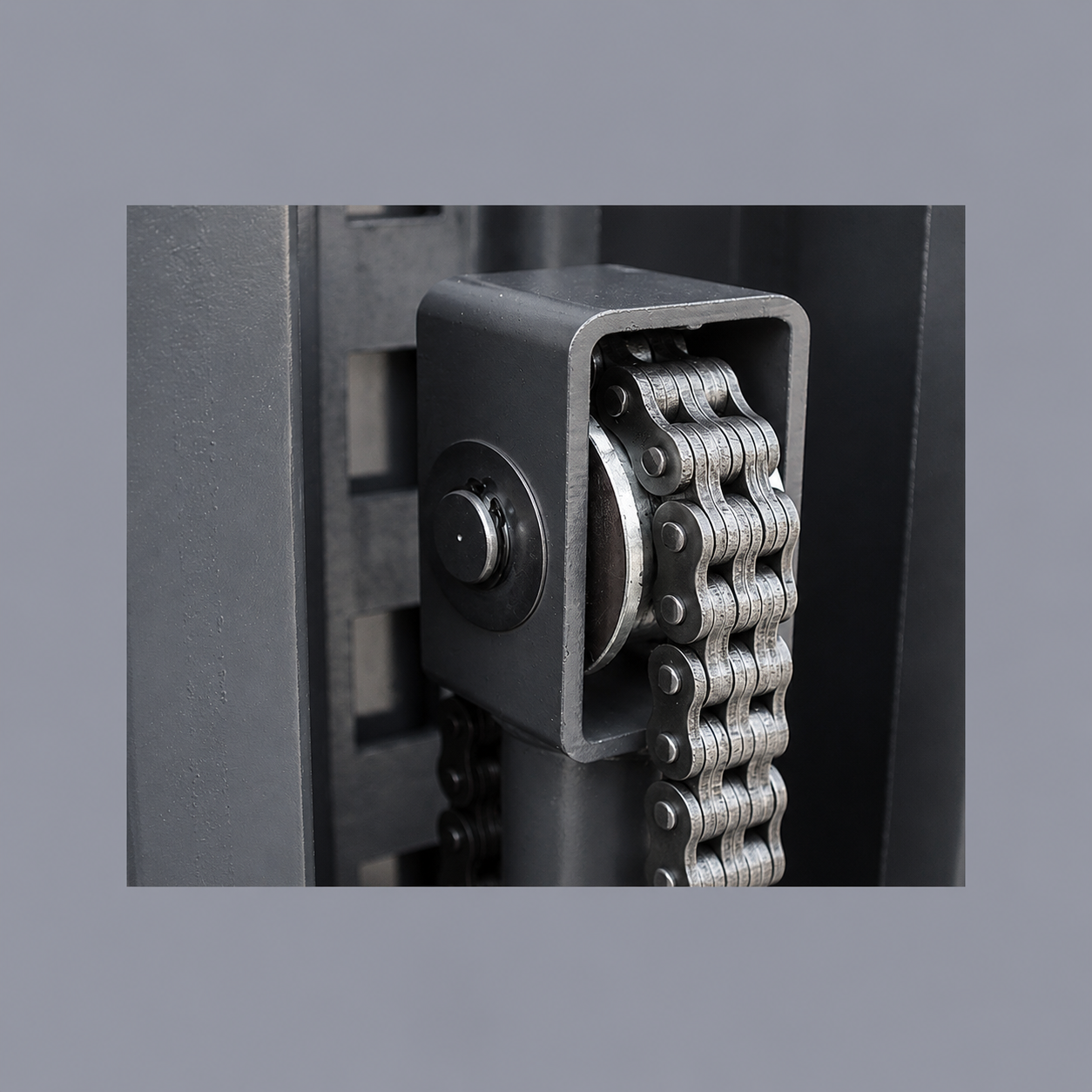

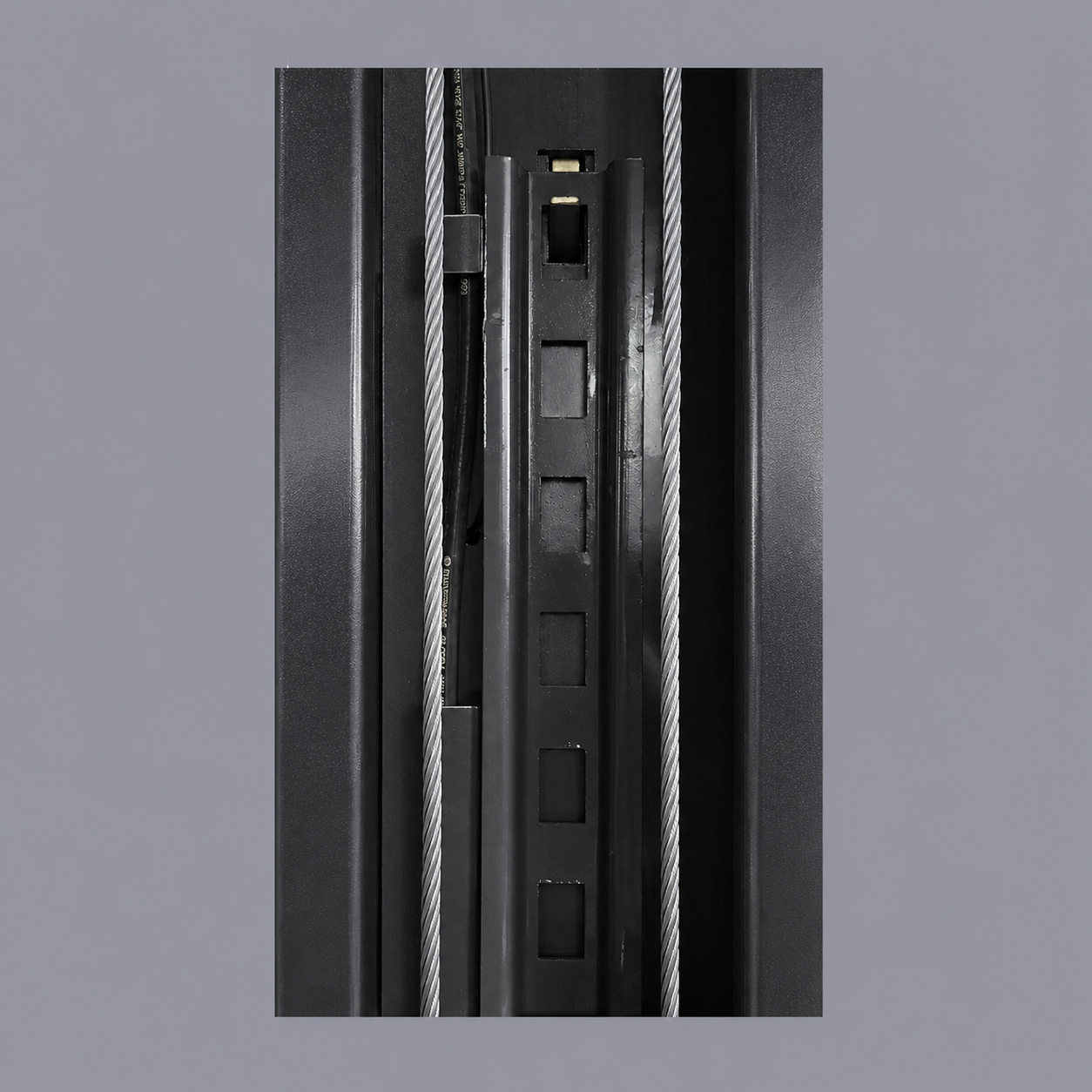

Многозвенная цепь с защитой от разрыва
В конструкции используется многозвенная цепь с защитой от разрыва. Этот элемент входит в предусмотренную производителем систему защиты подъёмника.
При техническом обслуживании необходимо соблюдать требования к проверке цепи и связанных с ней узлов.

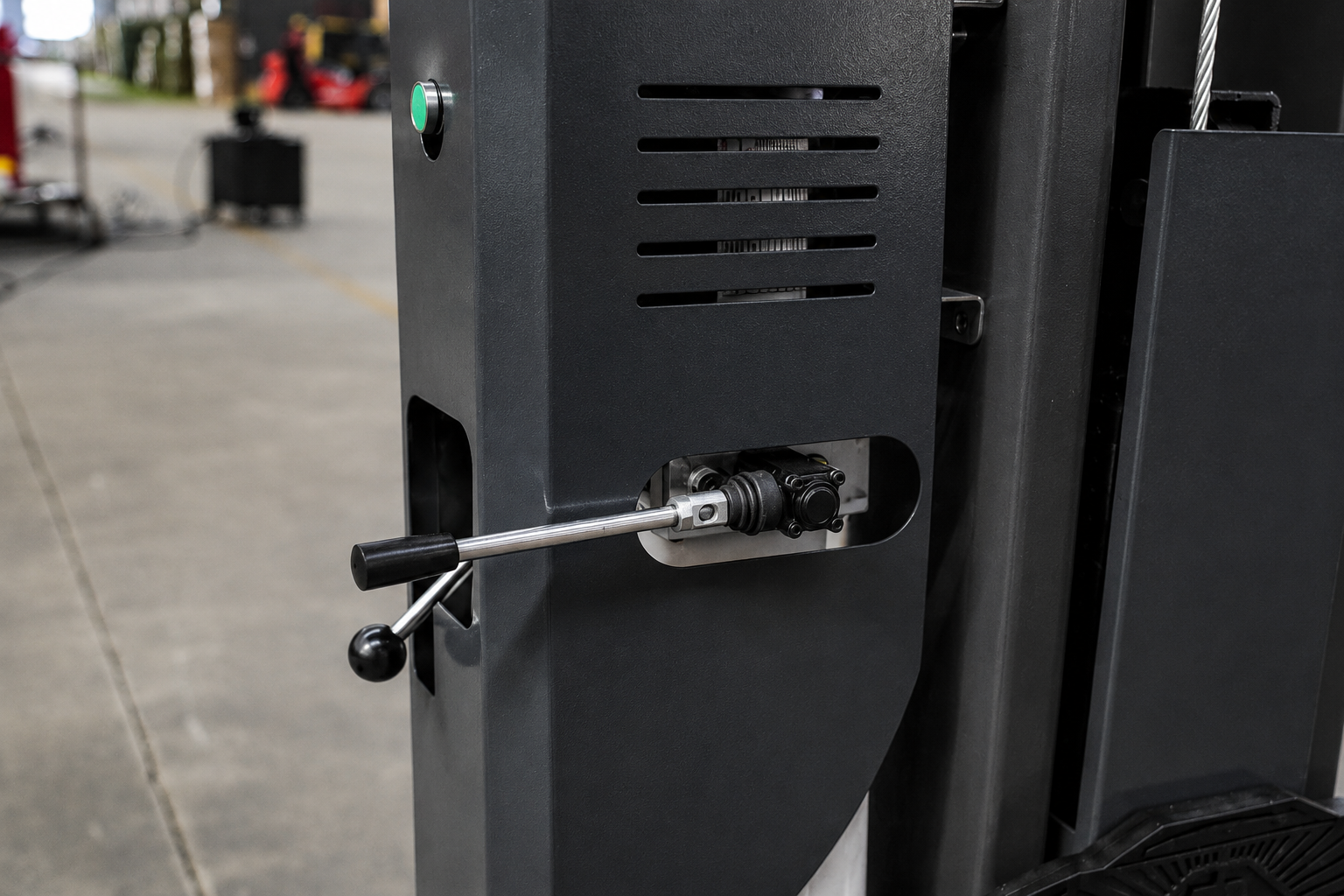

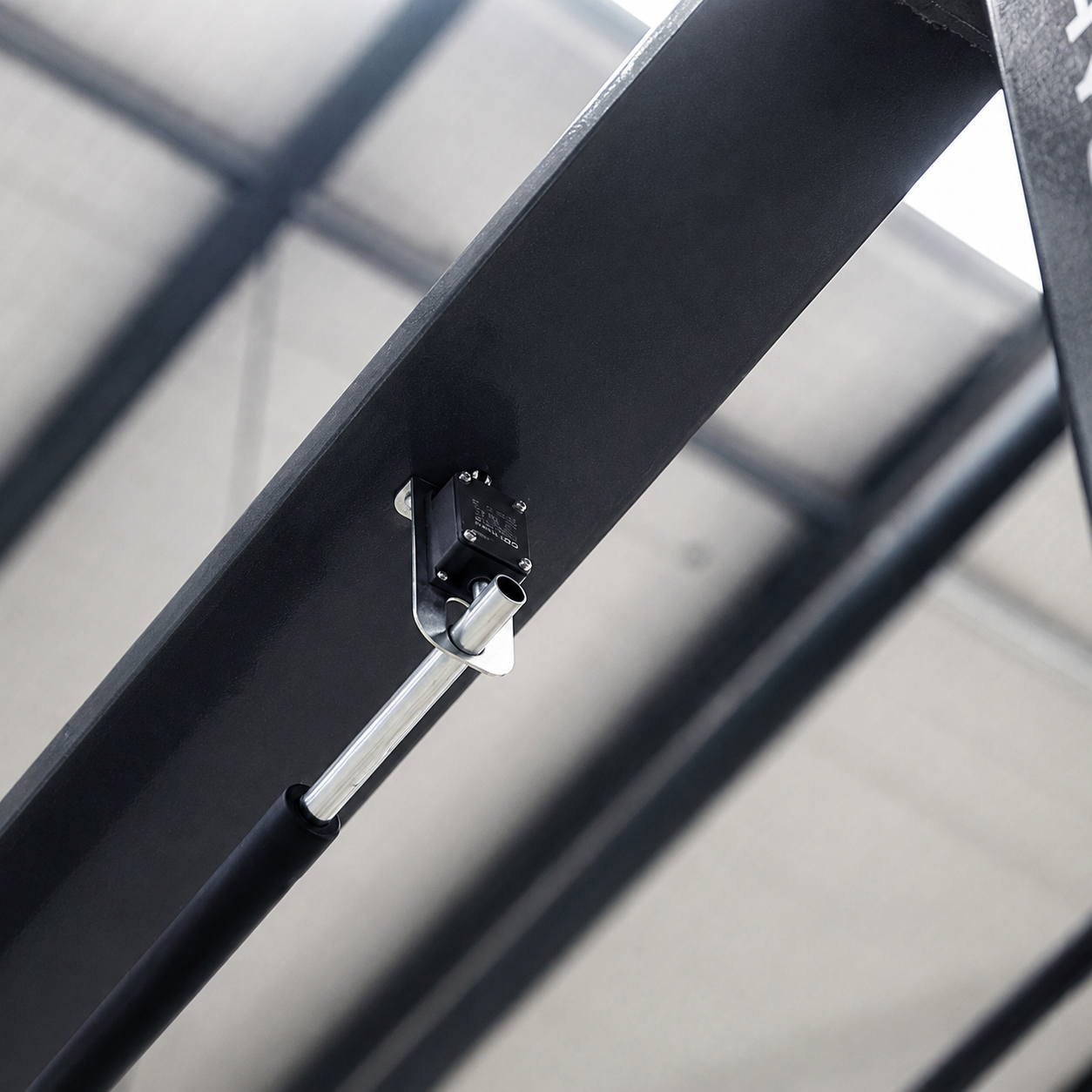

Ручная разблокировка с одной колонны
Разблокировка выполняется вручную с одной колонны. Управление разблокировкой расположено в одной точке, что удобно при организации рабочего места оператора.
Последовательность действий при подъёме и опускании автомобиля определяется инструкцией производителя.

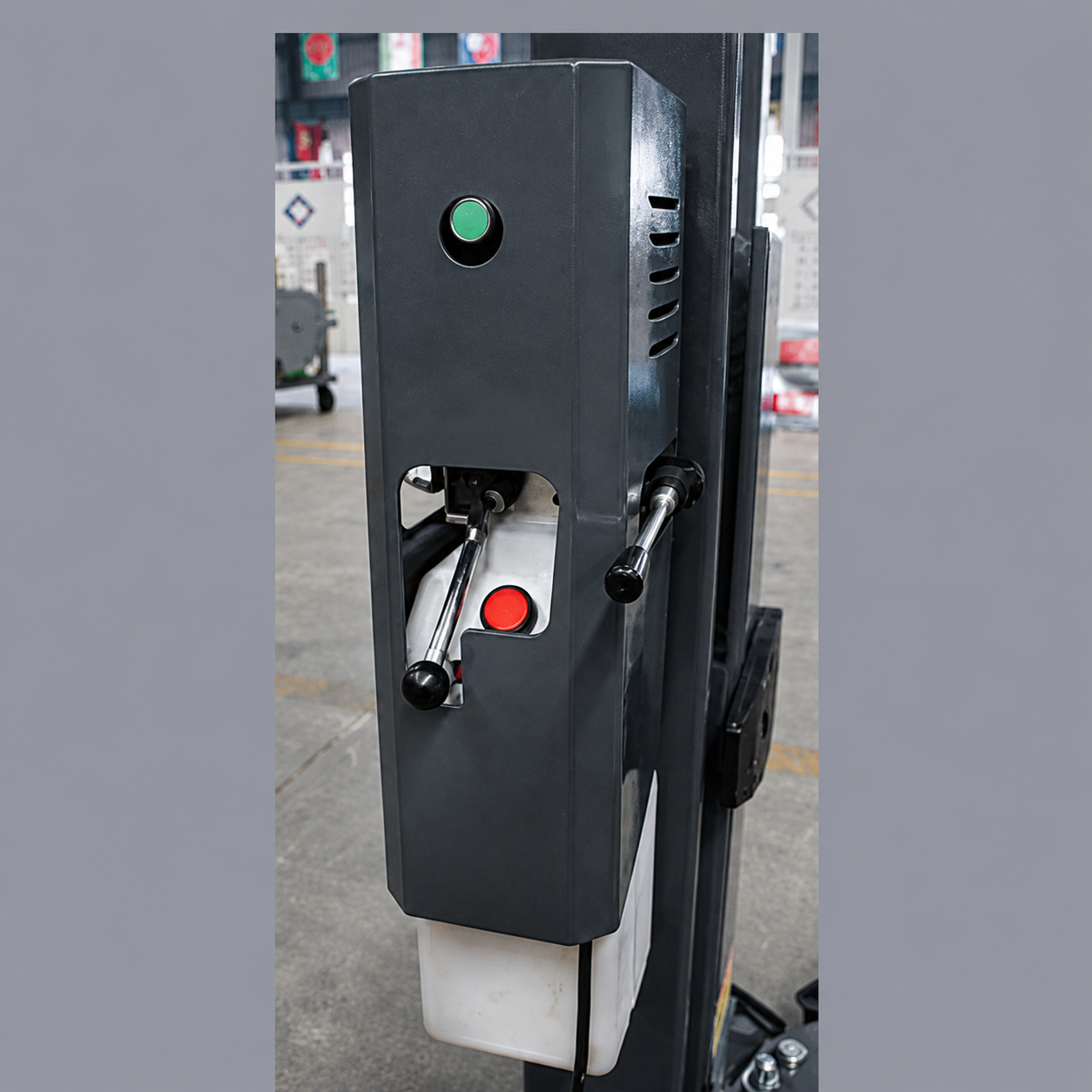

Электродвигатель и питание
Мощность электродвигателя составляет 3,2 кВт. Для подключения требуется трёхфазная сеть 380 В.
Параметры электроснабжения необходимо учитывать до установки оборудования, чтобы подготовить ремонтный пост к эксплуатации.
Рабочая ширина и расстояние между колоннами
На странице указаны следующие размеры:
- рабочая ширина — 2700 мм;
- ширина между колоннами — 3300 мм;
- общая ширина подъёмника — 3580 мм.
При планировании поста эти параметры следует рассматривать вместе с шириной автомобиля и пространством, необходимым для работы механика.
Габариты и масса
Общая высота подъёмника — 3870 мм, масса — 678 кг.
Высоту конструкции необходимо учитывать при выборе помещения. Для доставки, разгрузки и монтажа важно заранее подготовить доступ к месту установки.
Основные особенности EASYRAY ER-2L-45AS
- Двухстоечная электрогидравлическая конструкция.
- Грузоподъёмность до 4,5 т.
- Высота подъёма 1900 мм.
- Минимальная высота подхвата 110 мм.
- Колонны из стали толщиной 5 мм, изготовленные с применением лазерной резки.
- Опоры колонн размером 470 × 390 × 16 мм.
- Лазерная и пескоструйная очистка деталей перед порошковой окраской.
- Лапы конфигурации 3+2.
- Блокировка лап.
- Защита ног оператора.
- Двойная защита от разрыва гидравлической магистрали.
- Многозвенная цепь с защитой от разрыва.
- Ручная разблокировка с одной колонны.
- Электродвигатель 3,2 кВт с питанием от трёхфазной сети 380 В.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | EASYRAY, КНР |
| Модель | ER-2L-45AS |
| Тип | Электрогидравлический |
| Конструкция | Двухстоечная |
| Грузоподъёмность | 4,5 т |
| Минимальная высота подхвата | 110 мм |
| Высота подъёма | 1900 мм |
| Время подъёма/опускания | 36 сек |
| Рабочая ширина | 2700 мм |
| Ширина между колоннами | 3300 мм |
| Общая масса | 678 кг |
| Рабочее давление масла в гидростанции | 24 МПа |
| Мощность электродвигателя | 3,2 кВт |
| Электропитание | 380 В, три фазы |
| Общая высота | 3870 мм |
| Общая ширина | 3580 мм |
| Толщина стали колонн | 5 мм |
| Размер опор колонн | 470 × 390 × 16 мм |
| Конфигурация лап | 3+2 |
| Блокировка лап | Предусмотрена; на странице указано «от 500 мм и ниже от пола» |
| Защита ног оператора | Предусмотрена |
| Защита от разрыва гидравлической магистрали | Двойная |
| Цепь | Многозвенная, с защитой от разрыва |
| Разблокировка | Ручная, с одной колонны |
| Подготовка деталей перед окраской | Лазерная и пескоструйная очистка |
| Покрытие | Порошковая окраска |
