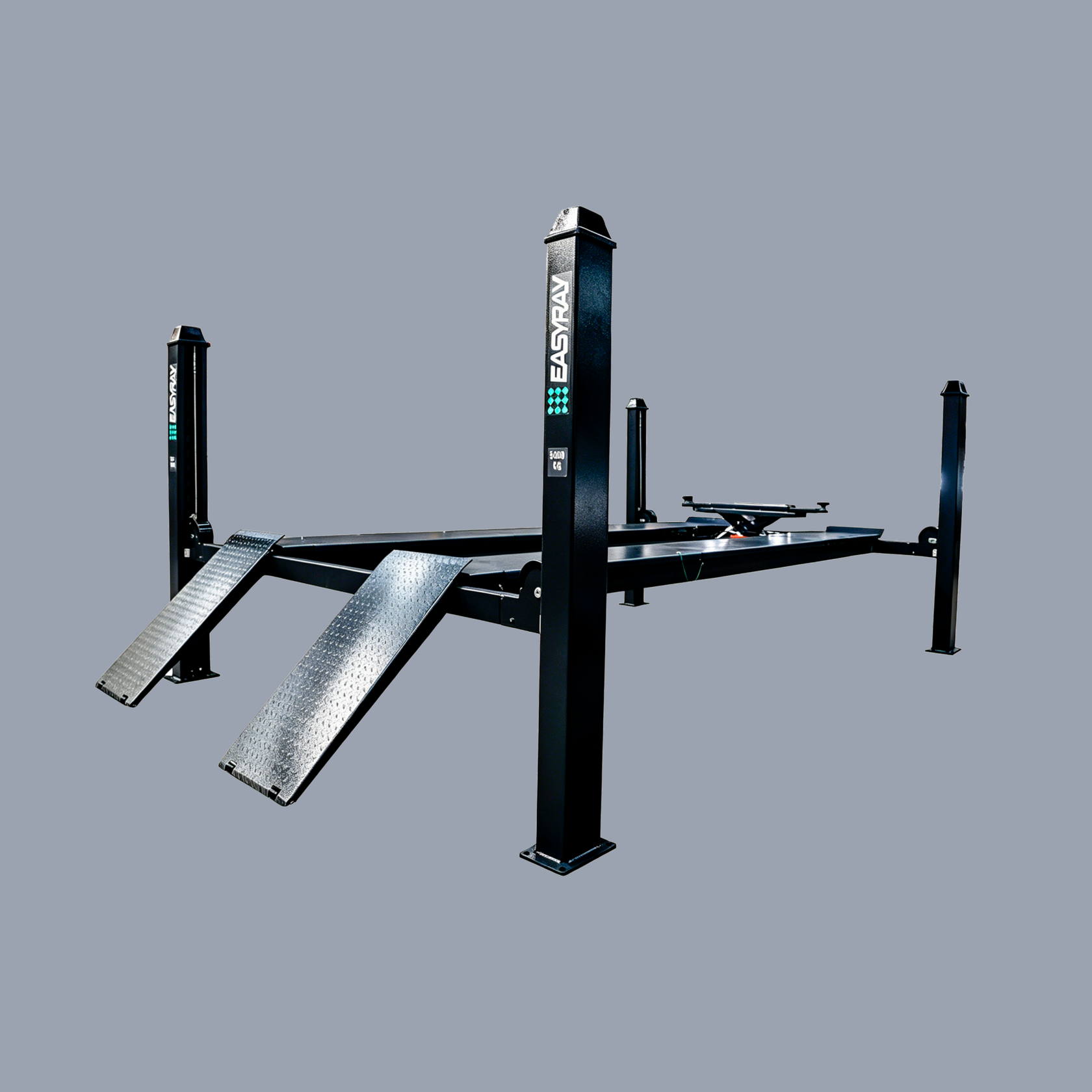

EASYRAY ER-4Z-50D предназначен для размещения автомобиля на рабочем посту проверки и регулировки углов установки колёс. Модель подойдёт для автосервисов, СТО и дилерских центров, которым требуется платформенный подъёмник для организации участка сход-развала.
При подборе оборудования необходимо учитывать массу и габариты обслуживаемых автомобилей, размеры помещения и требования к установке стенда развал-схождения.
Грузоподъёмность и высота подъёма
Допустимая грузоподъёмность составляет 5 т. Максимальная высота подъёма — 1800 мм, минимальная высота — 200 мм. Указанное время подъёма — 60 секунд.
Эти параметры помогают оценить соответствие оборудования задачам сервиса и спланировать рабочее пространство вокруг автомобиля.

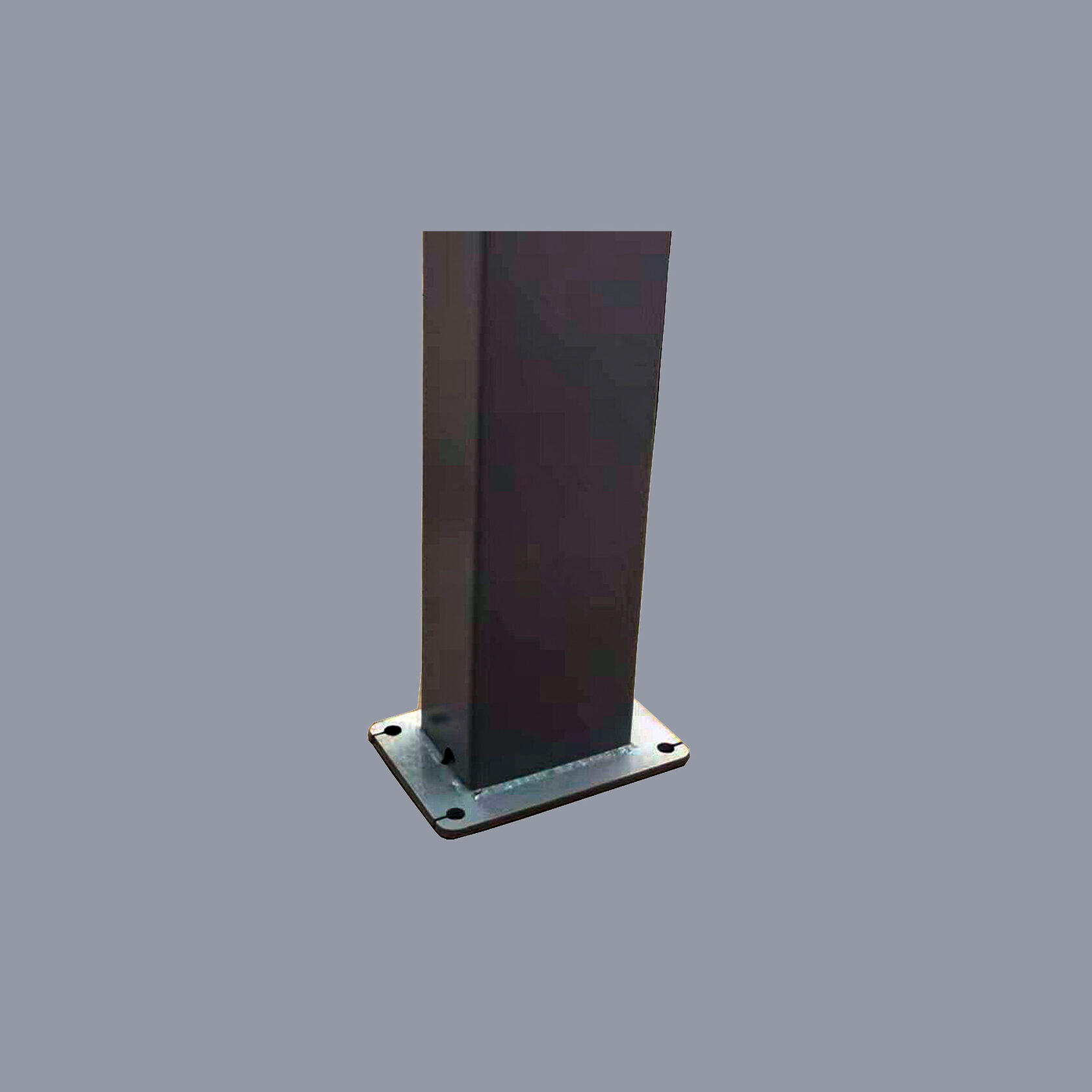

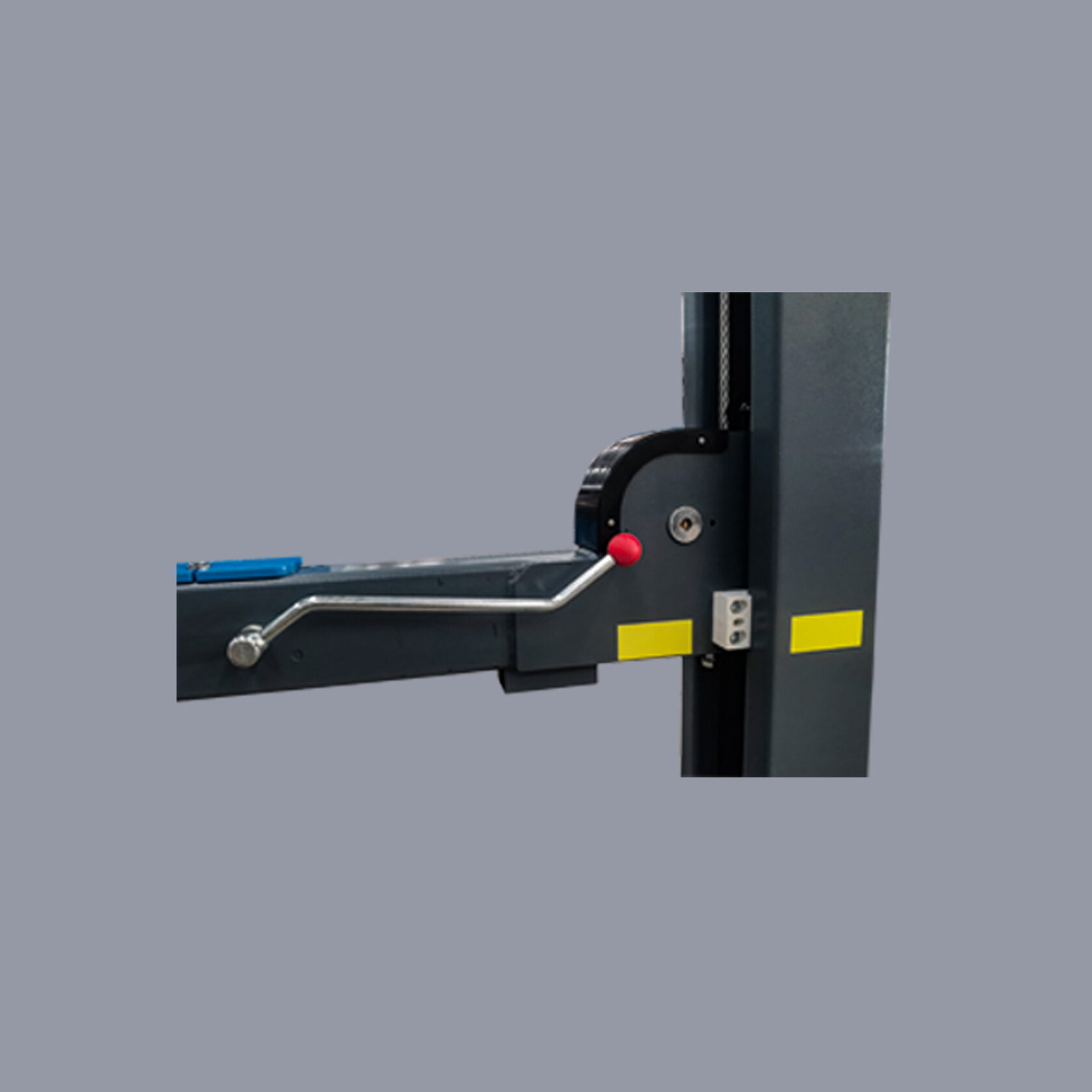

Стальные колонны и опоры
Колонны изготовлены из стали толщиной 5 мм с применением лазерной резки.
Размеры опор колонн — 320 × 220 × 12 мм. Опорные элементы обеспечивают устойчивость конструкции при правильной установке оборудования в соответствии с требованиями производителя.
Подготовка деталей и порошковая окраска
Перед нанесением порошкового покрытия детали проходят лазерную и пескоструйную очистку. Такая подготовка поверхности необходима для последующей окраски металлических элементов конструкции.

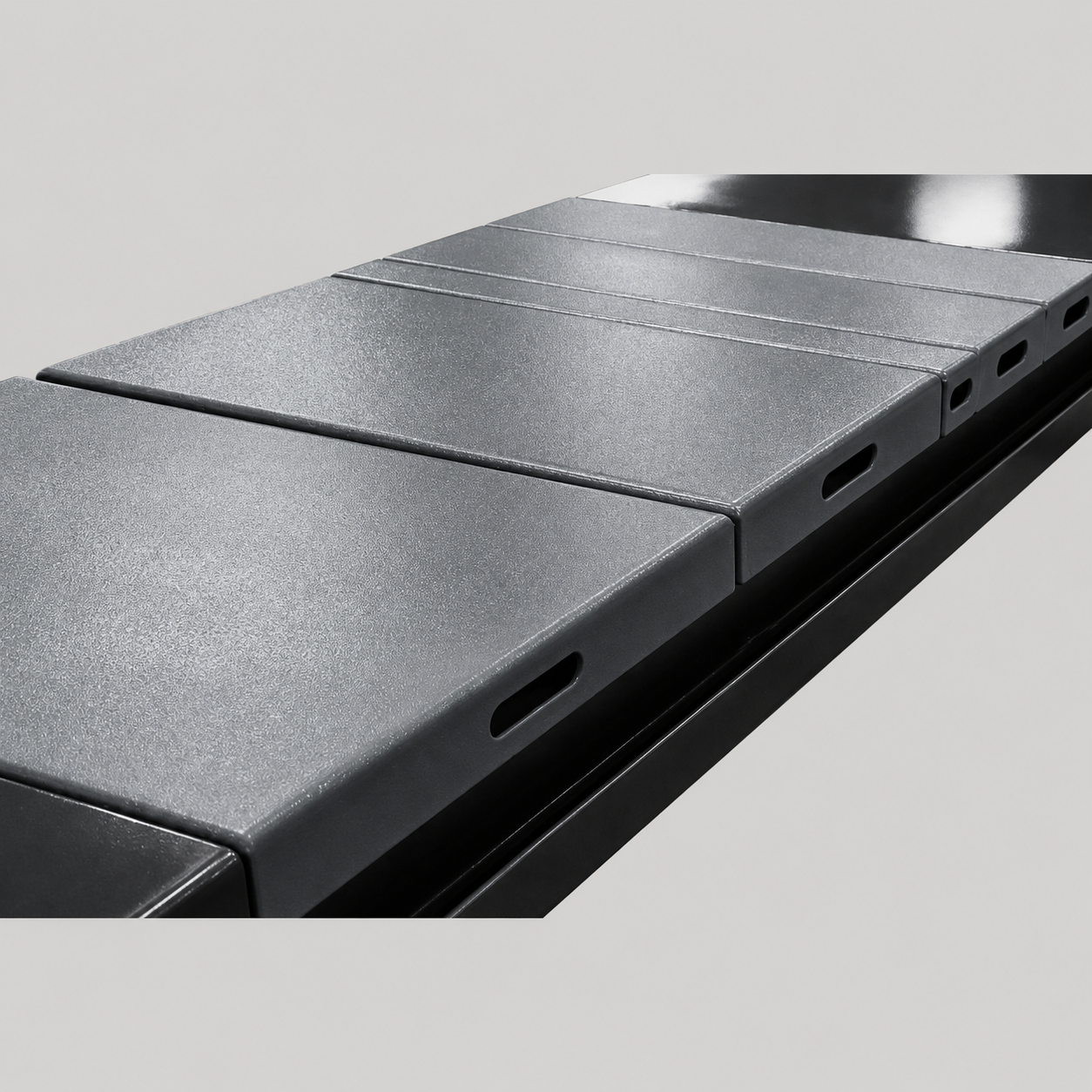

Регулируемые платформы
Длина платформ составляет 5000 мм, ширина — 550 мм. Конструкция предусматривает регулировку расположения платформ по ширине для адаптации рабочего поста к обслуживаемому автомобилю.
При выборе подъёмника важно сопоставить размеры платформ с колёсной базой и колеёй транспорта, который поступает в сервис.
Горизонтальное положение рабочего поста
Фиксаторы регулируются по высоте, позволяя выставить платформы строго горизонтально.
Возможность выравнивания особенно актуальна при подготовке поста сход-развала: положение автомобиля необходимо согласовать с требованиями используемого измерительного оборудования.

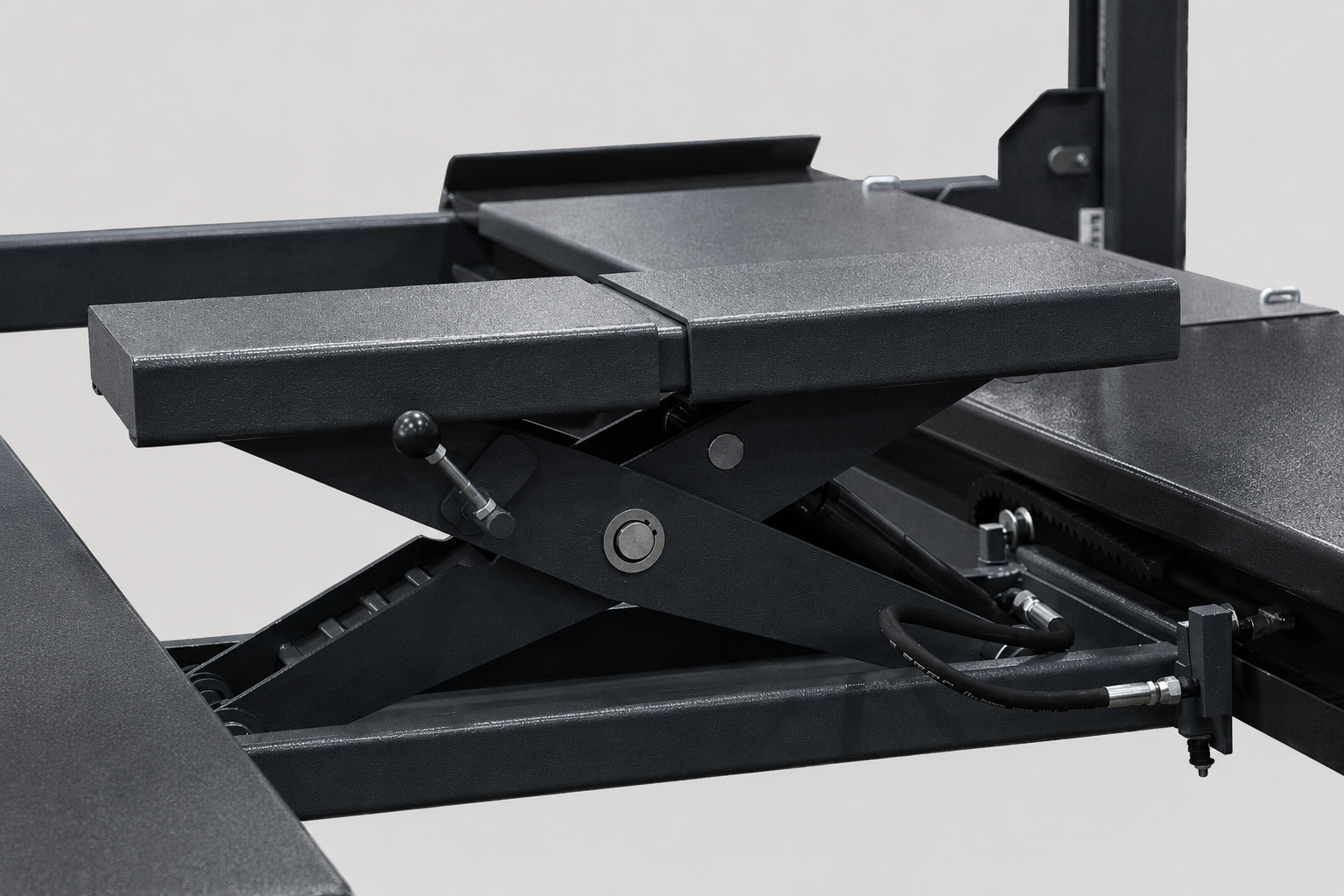

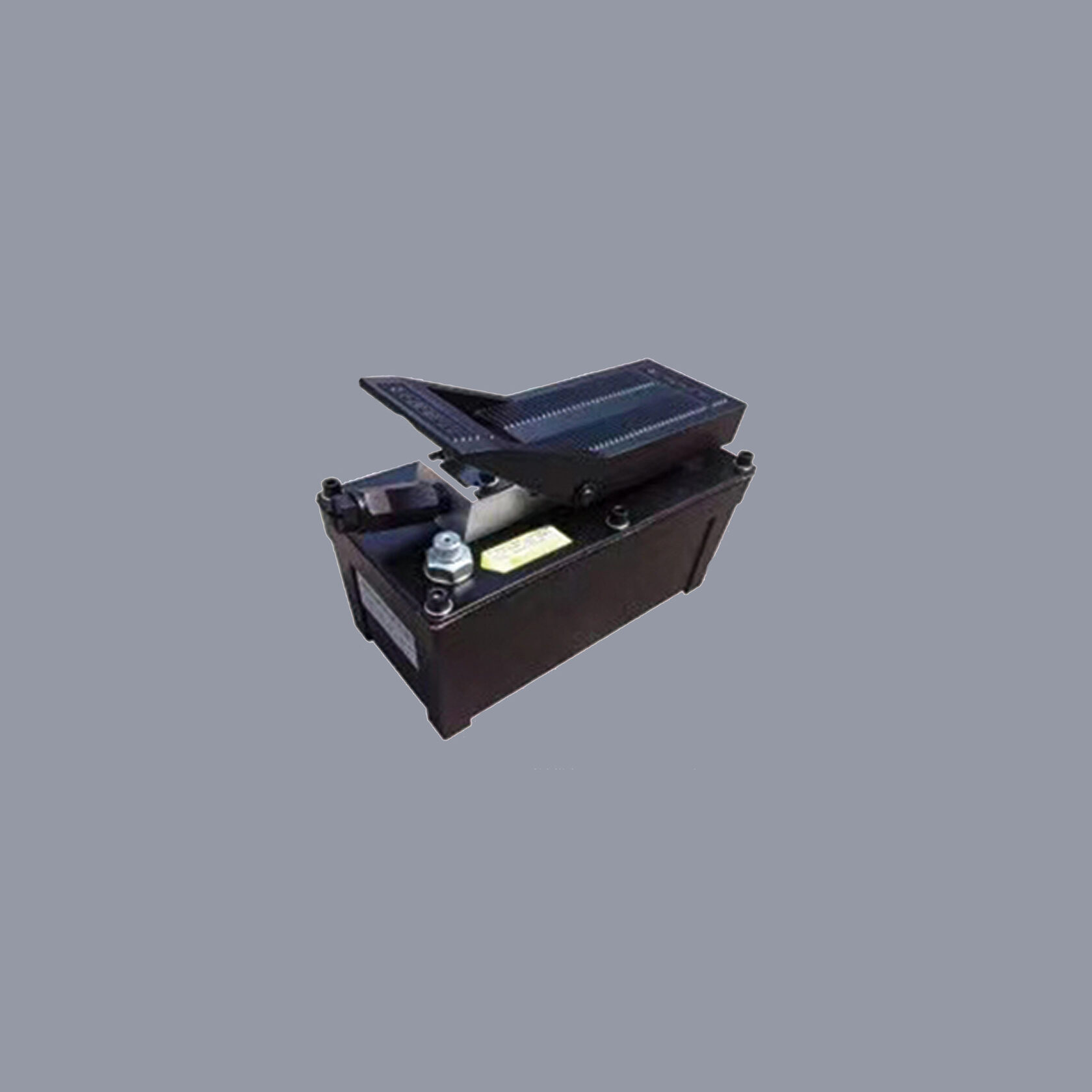

Подъём траверсы
На странице указана высота подъёма траверсы 350 мм. При заказе следует уточнить её характеристики и включение в выбранный комплект поставки.

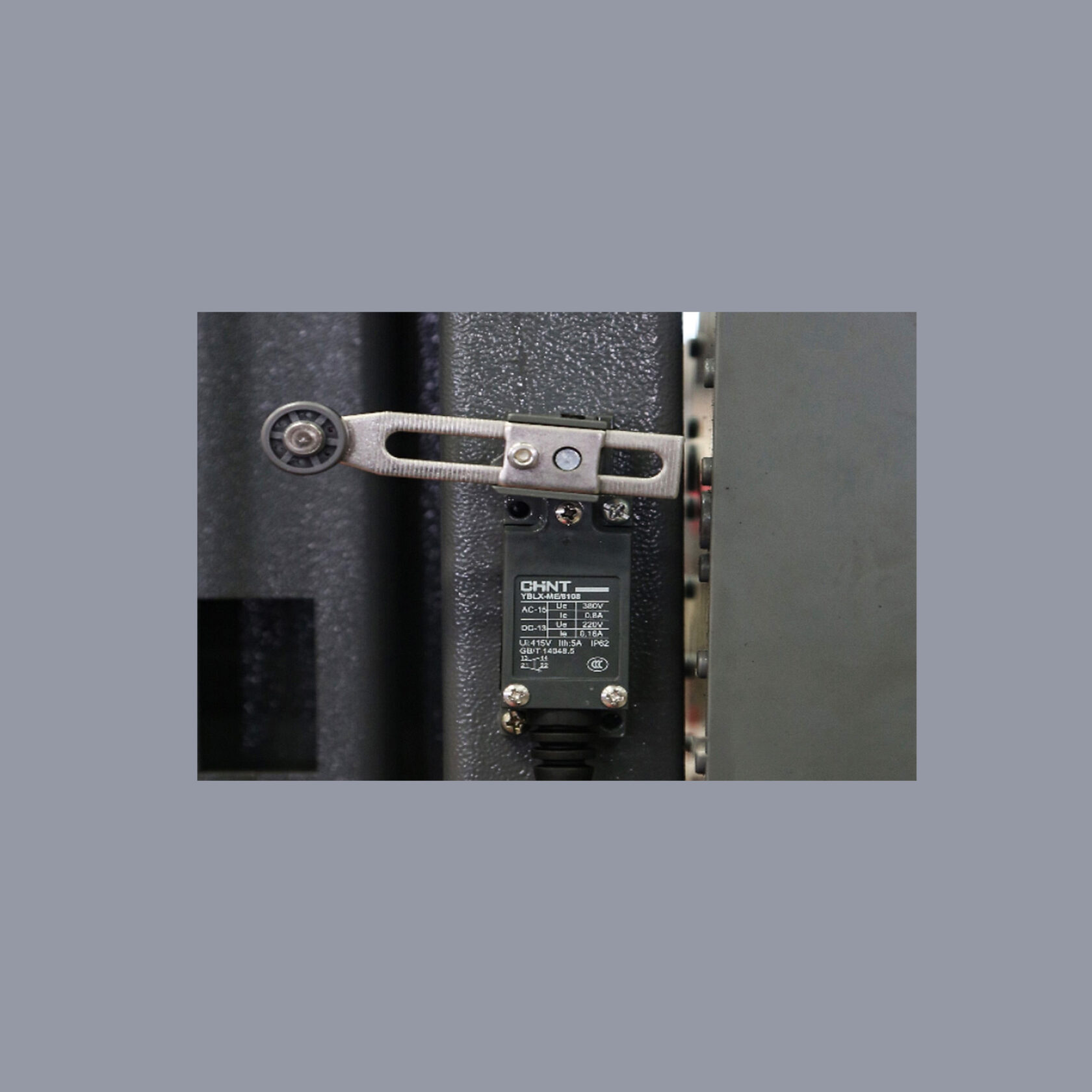

Защита стопорного механизма
В конструкции предусмотрена двойная защита стопорного механизма. Это отдельный элемент системы безопасности подъёмника, который необходимо учитывать вместе с установленным порядком эксплуатации и технического обслуживания.
Защита гидравлической магистрали
Подъёмник оснащён двойной защитой от разрыва гидравлической магистрали.
Рабочее давление масла в гидростанции составляет 24 МПа. Обслуживание гидравлической системы должно выполняться по документации производителя.

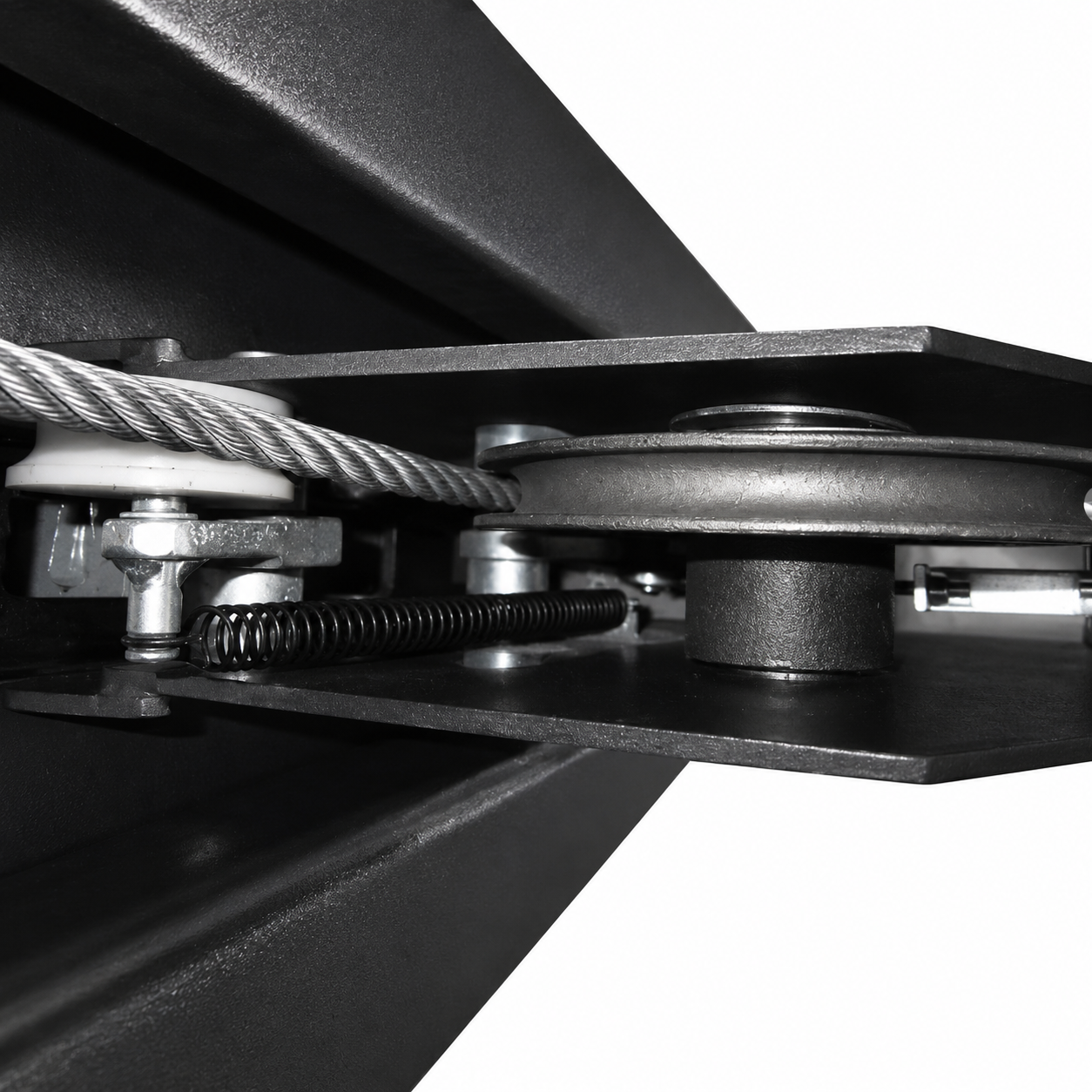

Многозвенная цепь
Конструкция включает многозвенную цепь с защитой от разрыва. Этот элемент дополняет предусмотренные производителем системы защиты оборудования.

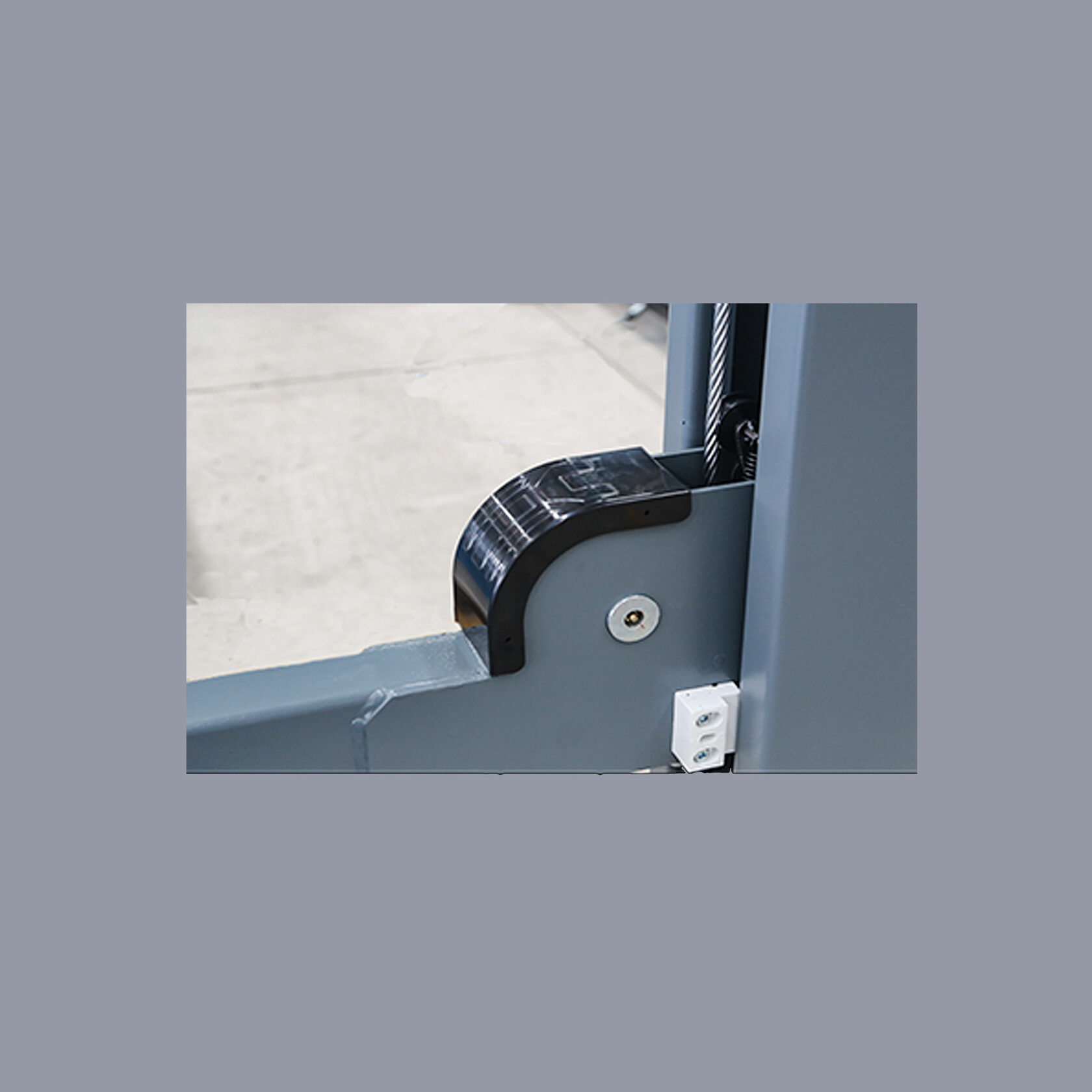

Защита ног оператора
В подъёмнике предусмотрена защита ног оператора. При организации поста необходимо сохранить необходимые проходы и свободное пространство для управления оборудованием.

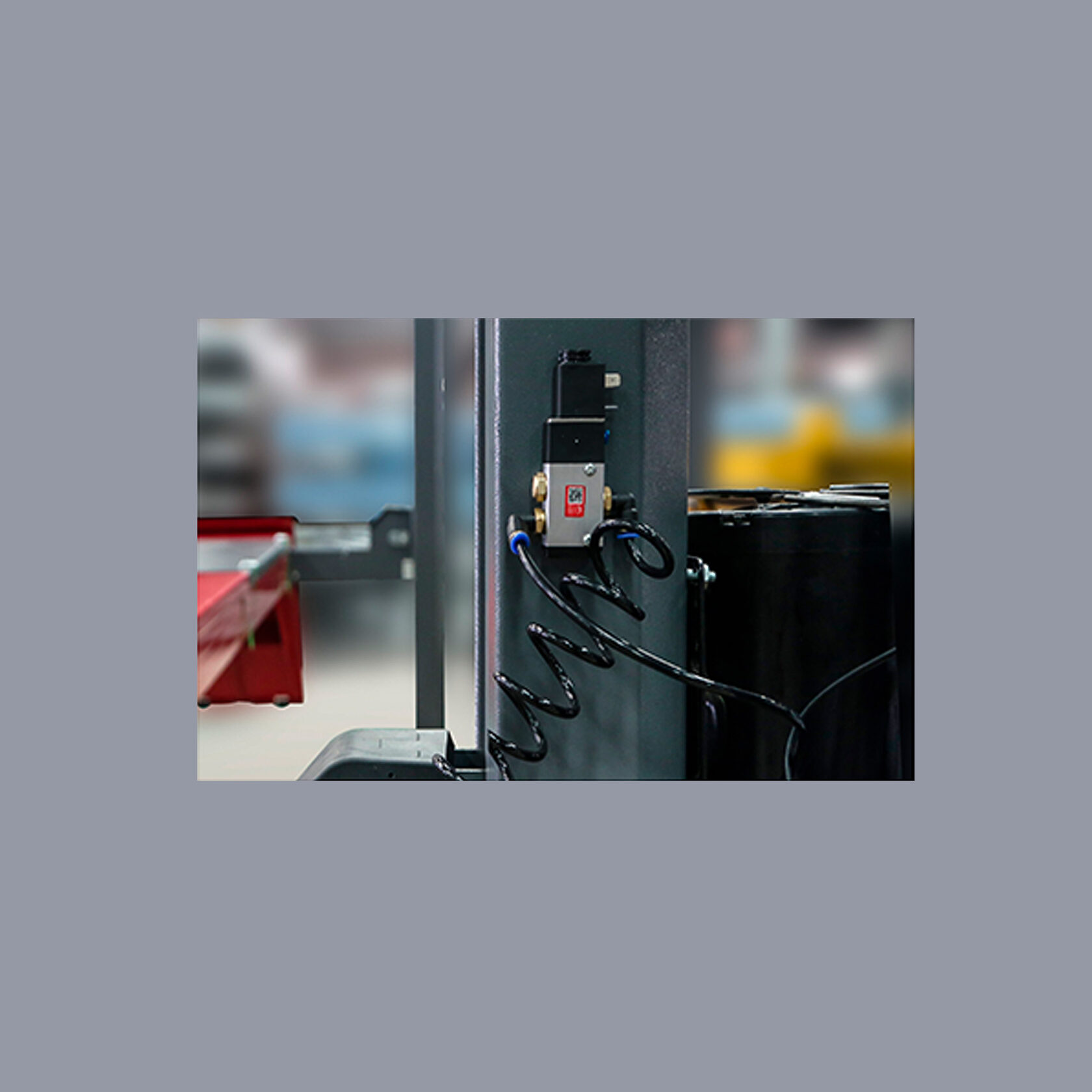

Электрическая разблокировка
Разблокировка выполняется электрически с одной колонны. Такое расположение позволяет оператору управлять разблокировкой из одной точки.
Электродвигатель и подключение
Подъёмник оснащён электродвигателем мощностью 3,2 кВт и подключается к трёхфазной сети 380 В.
Перед установкой необходимо подготовить электрическое подключение с учётом требований эксплуатационной документации.

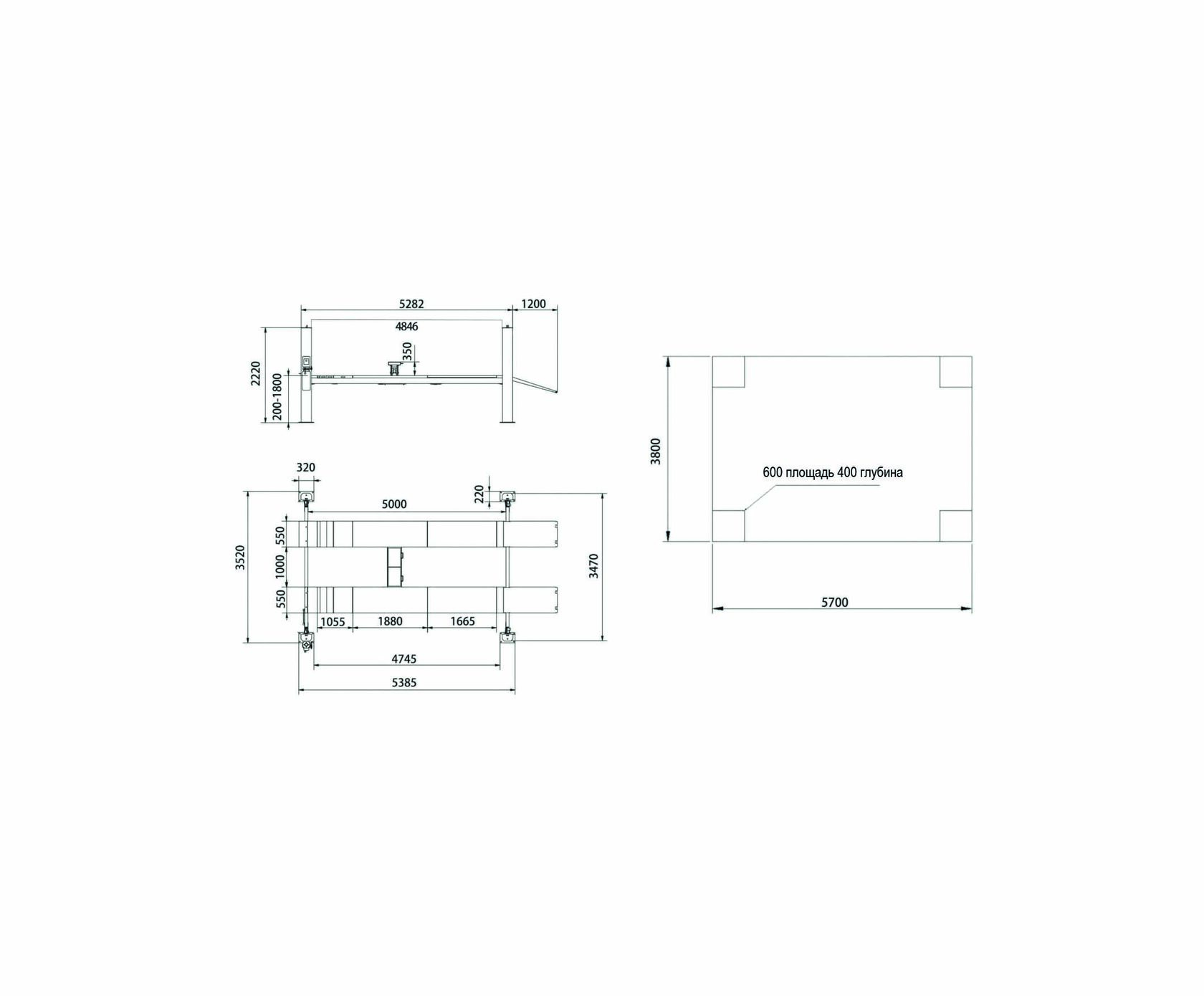

Габариты и масса
Общие размеры подъёмника:
- длина — 6482 мм;
- ширина — 3520 мм;
- высота — 2220 мм.
Общая масса оборудования составляет 1450 кг. Эти данные необходимо учитывать при планировании доставки, разгрузки и размещения подъёмника в помещении.
Основные особенности EASYRAY ER-4Z-50D
- Четырёхстоечная электрогидравлическая конструкция для поста сход-развала.
- Грузоподъёмность 5 т.
- Колонны из стали толщиной 5 мм, изготовленные с применением лазерной резки.
- Опоры колонн размером 320 × 220 × 12 мм.
- Лазерная и пескоструйная очистка деталей перед порошковой окраской.
- Платформы длиной 5000 мм с регулировкой по ширине.
- Регулируемые по высоте фиксаторы для горизонтального выставления платформ.
- Двойная защита стопорного механизма.
- Защита ног оператора.
- Двойная защита от разрыва гидравлической магистрали.
- Многозвенная цепь с защитой от разрыва.
- Электрическая разблокировка с одной колонны.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | EASYRAY, КНР |
| Модель | ER-4Z-50D |
| Тип | Электрогидравлический |
| Конструкция | Четырёхстоечная |
| Назначение | Для сход-развала |
| Грузоподъёмность | 5 т |
| Высота подъёма траверсы | 350 мм |
| Высота подъёма | 1800 мм |
| Минимальная высота | 200 мм |
| Время подъёма | 60 сек |
| Длина платформы | 5000 мм |
| Ширина платформы | 550 мм |
| Регулировка платформ по ширине | Предусмотрена |
| Регулировка фиксаторов по высоте | Предусмотрена |
| Общая масса | 1450 кг |
| Рабочее давление масла в гидростанции | 24 МПа |
| Мощность электродвигателя | 3,2 кВт |
| Электропитание | 380 В, три фазы |
| Общая высота | 2220 мм |
| Общая ширина | 3520 мм |
| Общая длина | 6482 мм |
| Толщина стали колонн | 5 мм |
| Размер опор колонн | 320 × 220 × 12 мм |
| Разблокировка | Электрическая, с одной колонны |
