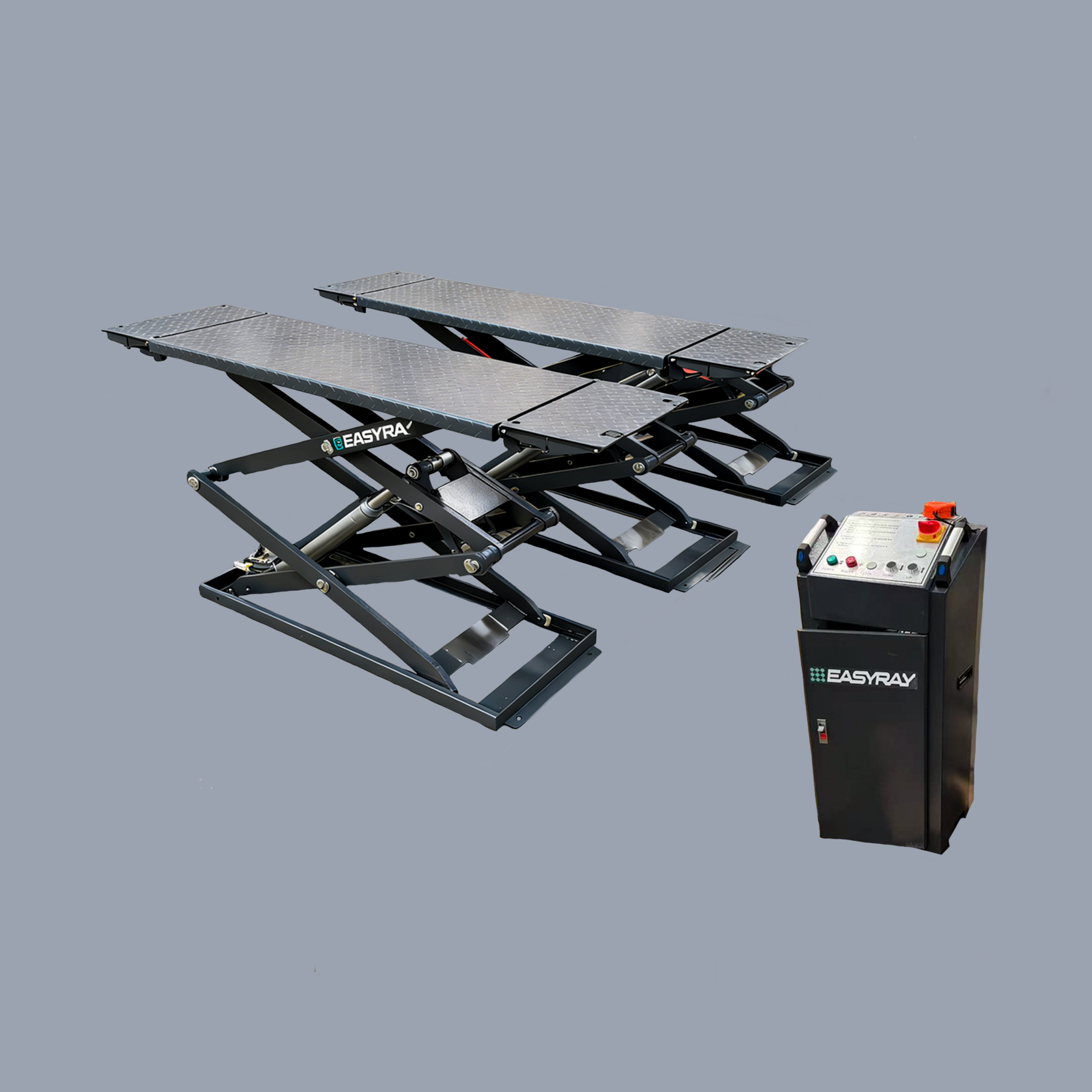

EASYRAY ER-CX-30A предназначен для подъёма автомобилей при техническом обслуживании и ремонте. Пантографная конструкция позволяет организовать рабочий пост с платформенным подхватом автомобиля.
При выборе подъёмника необходимо учитывать массу обслуживаемого транспорта, расположение точек подхвата, размеры платформ и доступную площадь помещения. Допустимая нагрузка на ER-CX-30A составляет 3 т.
Грузоподъёмность и высота подъёма
Максимальная грузоподъёмность оборудования — 3 т. Высота подъёма составляет 1850 мм, минимальная высота — 105 мм.
Эти параметры необходимо сопоставить с характеристиками автомобилей, которые обслуживает мастерская. Небольшая минимальная высота помогает организовать размещение автомобиля на посту, однако совместимость с конкретной машиной зависит также от её дорожного просвета и точек подхвата.
Время подъёма, указанное на странице, — 80 секунд.
Платформы из высоколегированной стали
Платформы изготовлены из высоколегированной стали. Они служат опорными элементами при размещении и подъёме автомобиля.
Длина платформы составляет 1450 мм, ширина — 635 мм. При подборе оборудования эти размеры необходимо учитывать вместе с расположением штатных точек подъёма обслуживаемого транспорта.
Рифлёная противоскользящая поверхность
Рабочая поверхность платформ имеет рифлёное противоскользящее покрытие. Оно предназначено для уменьшения скольжения на поверхности платформ.
Для эксплуатации важно поддерживать рабочие поверхности в чистоте и соблюдать предусмотренный производителем порядок установки автомобиля.
Автоматическое выравнивание одной кнопкой

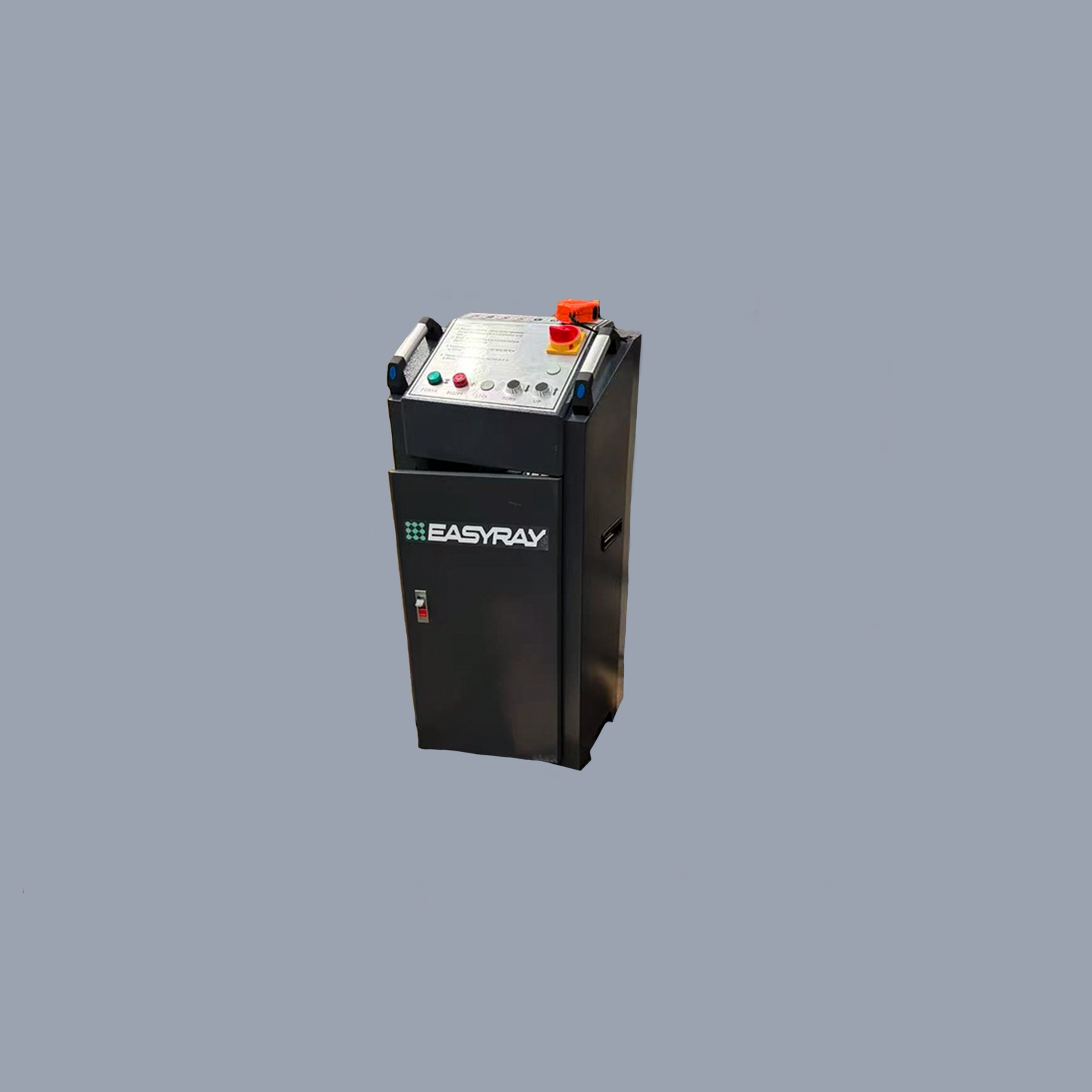

В ER-CX-30A предусмотрено автоматическое выравнивание платформ одной кнопкой. Функция позволяет выполнять выравнивание через предусмотренный орган управления.
Порядок использования этой функции определяется эксплуатационной документацией подъёмника.
Регулировка платформ по ширине
Конструкция предусматривает регулировку платформ по ширине. Это позволяет адаптировать их расположение к обслуживаемому автомобилю в пределах рабочего диапазона оборудования.
При заказе рекомендуется уточнить диапазон регулировки и сопоставить его с автомобилями, которые регулярно поступают в сервис.
Регулируемые по высоте опоры
Подъёмник оснащён регулируемыми по высоте опорами — фиксаторами. Они позволяют точно выставить платформы горизонтально при установке.
Регулировка помогает выполнить выравнивание оборудования на подготовленном основании. Требования к прочности и состоянию основания необходимо соблюдать независимо от наличия регулируемых опор.
Подготовка деталей перед порошковой окраской
Перед нанесением порошкового покрытия все детали проходят лазерную и пескоструйную очистку. Такая подготовка поверхности способствует сцеплению покрытия с металлом.
Порошковая окраска выполняется после очистки элементов конструкции.
Двойная защита стопорного механизма

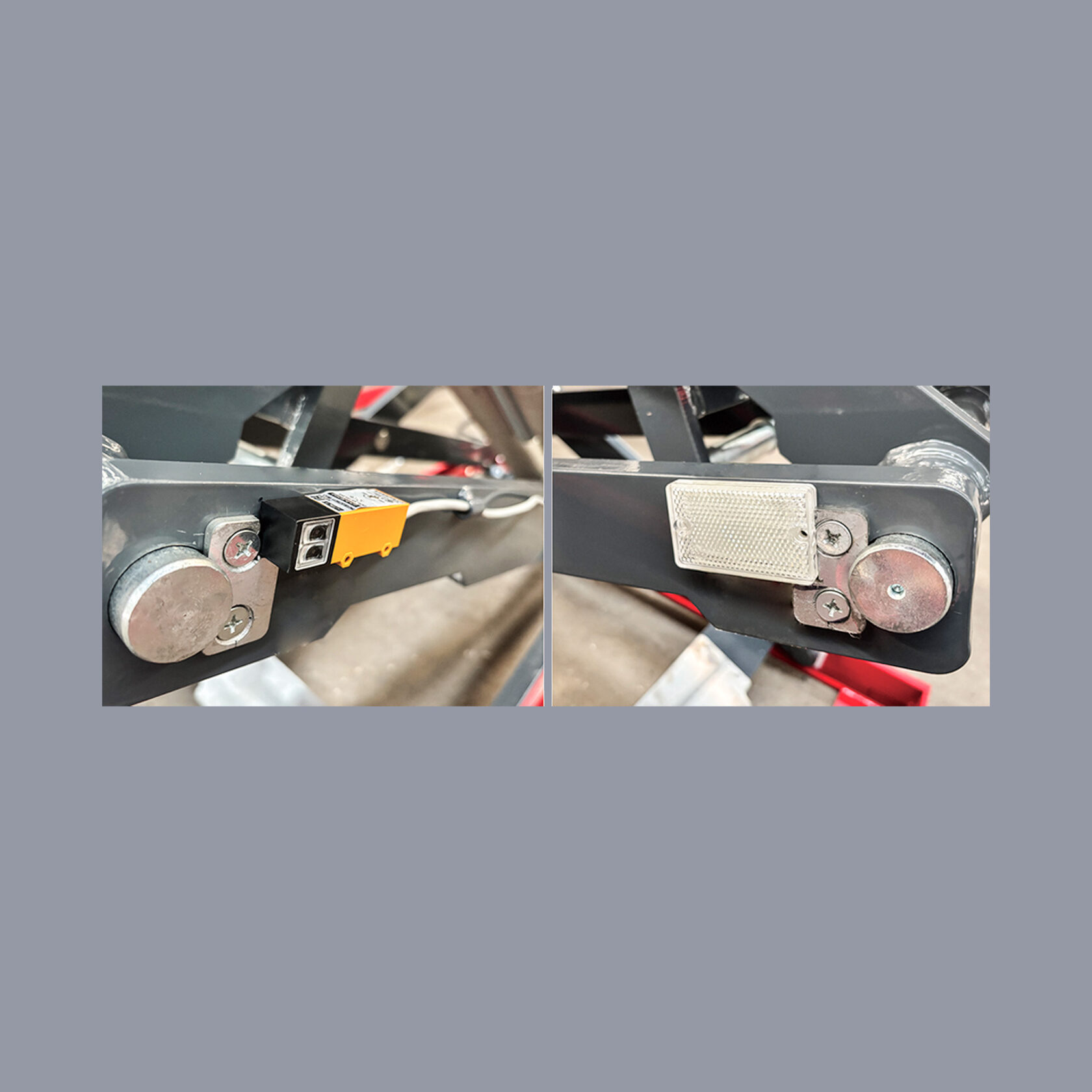

В конструкции предусмотрена двойная защита стопорного механизма. Она входит в систему безопасности подъёмника.
Порядок работы стопоров, проверки их состояния и обслуживания необходимо учитывать по инструкции производителя.
Защита ног оператора
ER-CX-30A оснащён защитой ног оператора от травмирования.
При организации ремонтного поста необходимо обеспечить свободный доступ к управлению и оставить пространство для перемещения персонала вокруг оборудования.

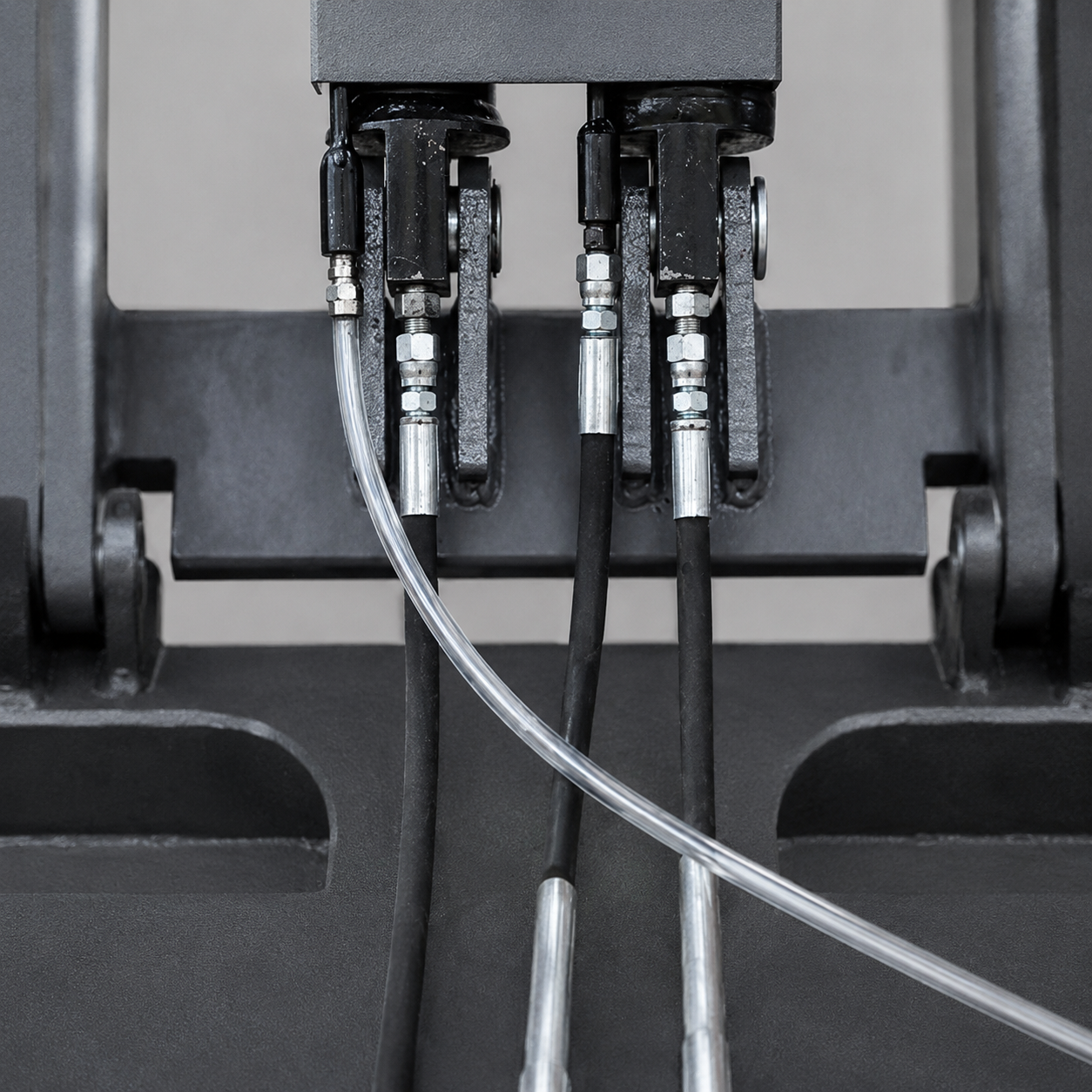

Двойная защита гидравлической магистрали

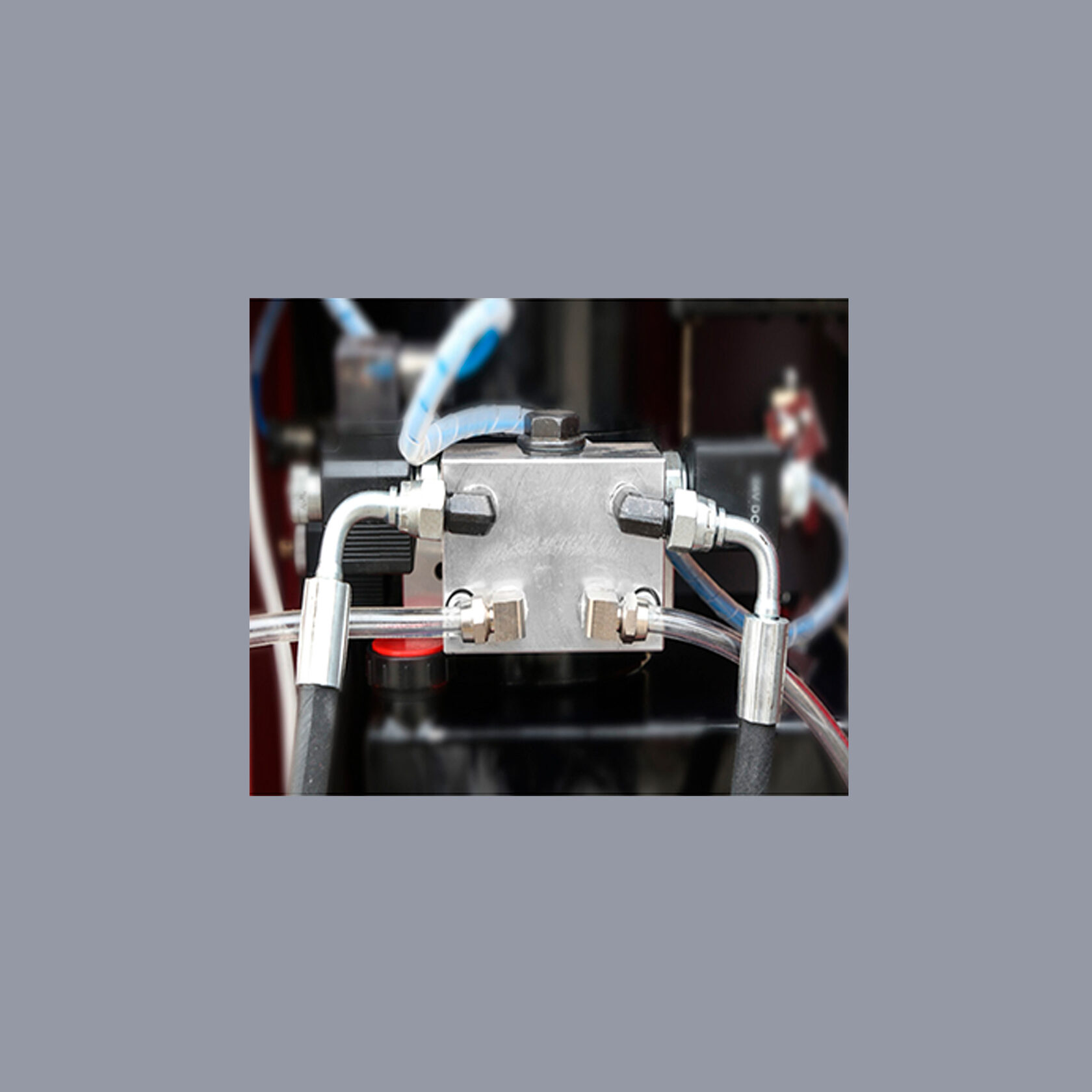

Подъёмник имеет двойную защиту от разрыва гидравлической магистрали.
Рабочее давление масла в гидростанции составляет 24 МПа. Проверка состояния гидравлической системы и её обслуживание выполняются в соответствии с эксплуатационной документацией.
Многозвенная цепь с защитой от разрыва
На странице оборудования указана многозвенная цепь с защитой от разрыва. Этот элемент дополняет предусмотренные производителем меры защиты.
При техническом обслуживании необходимо соблюдать требования к проверке цепи и связанных с ней узлов.
Электродвигатель и подключение к сети 220 В
Мощность электродвигателя составляет 3 кВт. Для работы требуется однофазная сеть 220 В.
Параметры подключения необходимо учитывать при подготовке ремонтного поста. Требования к электрической линии и защитным устройствам уточняются по документации оборудования.
Габариты и масса
Общая ширина подъёмника — 2070 мм, общая длина — 2075 мм. Масса оборудования составляет 890 кг.
Эти данные помогают спланировать размещение подъёмника, доставку и разгрузку. При определении площади рабочего поста необходимо также учитывать габариты автомобиля и проходы для персонала.
Основные особенности EASYRAY ER-CX-30A
- Пантографная электрогидравлическая конструкция.
- Грузоподъёмность до 3 т.
- Высота подъёма 1850 мм.
- Минимальная высота 105 мм.
- Платформы из высоколегированной стали.
- Рифлёная противоскользящая поверхность.
- Автоматическое выравнивание платформ одной кнопкой.
- Регулировка платформ по ширине.
- Регулируемые по высоте опоры для горизонтальной установки.
- Лазерная и пескоструйная очистка всех деталей перед порошковой окраской.
- Двойная защита стопорного механизма.
- Защита ног оператора.
- Двойная защита от разрыва гидравлической магистрали.
- Многозвенная цепь с защитой от разрыва.
- Электродвигатель мощностью 3 кВт.
- Подключение к однофазной сети 220 В.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | EASYRAY, КНР |
| Модель | ER-CX-30A |
| Тип | Электрогидравлический |
| Конструкция | Пантографная |
| Грузоподъёмность | 3 т |
| Высота подъёма | 1850 мм |
| Минимальная высота | 105 мм |
| Время подъёма | 80 сек |
| Длина платформы | 1450 мм |
| Ширина платформы | 635 мм |
| Общая масса | 890 кг |
| Рабочее давление масла в гидростанции | 24 МПа |
| Мощность электродвигателя | 3 кВт |
| Электропитание | 220 В, одна фаза |
| Общая ширина | 2070 мм |
| Общая длина | 2075 мм |
| Материал платформ | Высоколегированная сталь |
| Поверхность платформ | Рифлёная, противоскользящая |
| Выравнивание платформ | Автоматическое, одной кнопкой |
| Регулировка платформ по ширине | Предусмотрена |
| Опоры — фиксаторы | Регулируемые по высоте |
| Защита стопорного механизма | Двойная |
| Защита ног оператора | Предусмотрена |
| Защита от разрыва гидравлической магистрали | Двойная |
| Цепь | Многозвенная, с защитой от разрыва |
| Подготовка деталей перед окраской | Лазерная и пескоструйная очистка |
| Покрытие деталей | Порошковая окраска |
