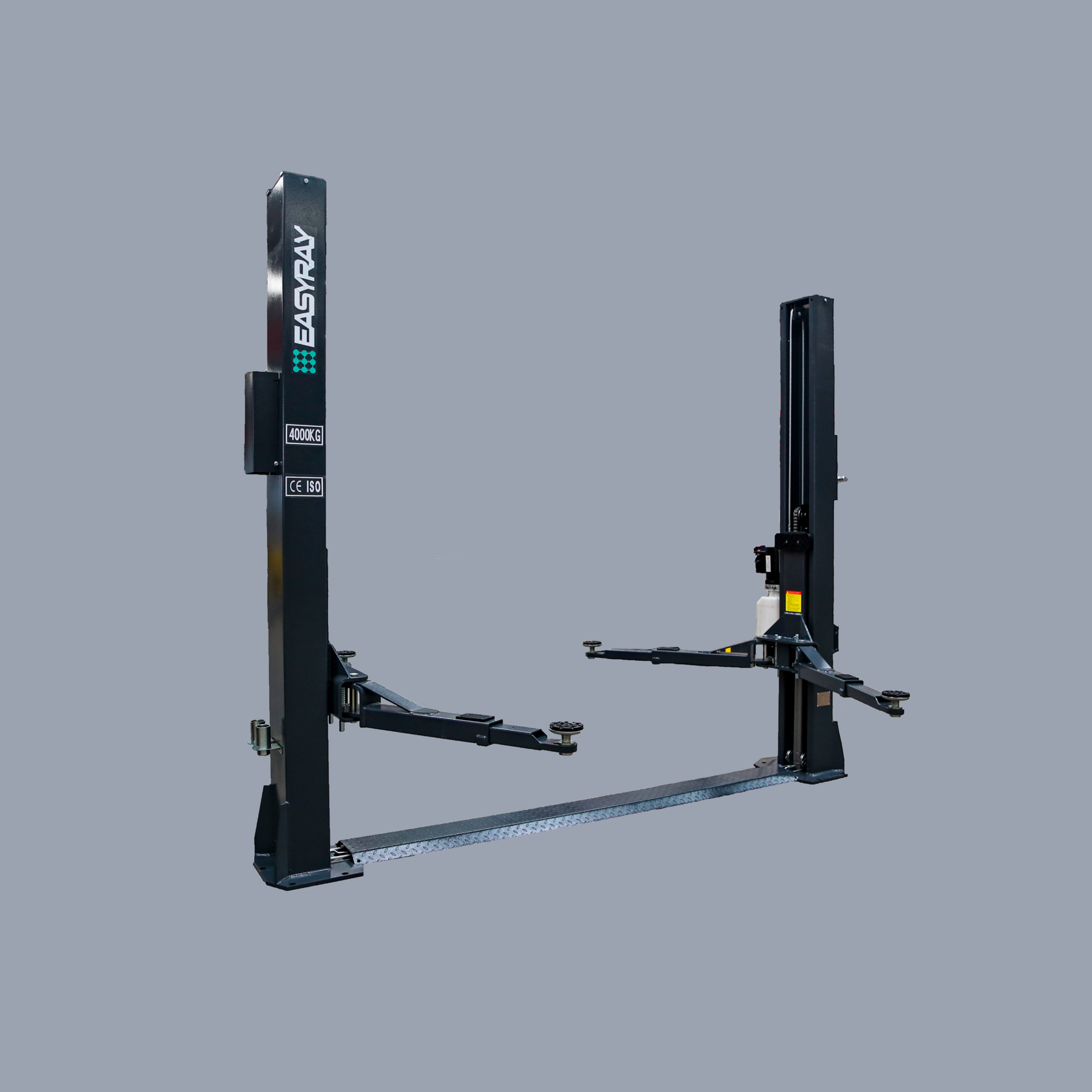

EASYRAY ER-2Z-40B предназначен для подъёма автомобилей при техническом обслуживании и ремонте. Двухстоечная конструкция позволяет разместить автомобиль на опорных лапах и организовать доступ к его нижней части.
Модель подойдёт для оснащения ремонтного участка, где необходимо выполнять осмотр и обслуживание узлов автомобиля. При подборе оборудования учитывают массу транспорта, положение штатных точек подъёма и размеры рабочего поста.
Грузоподъёмность 4 тонны
Максимальная грузоподъёмность ER-2Z-40B составляет 4 т. Этот параметр определяет допустимую нагрузку на подъёмник.
Для каждого автомобиля необходимо также учитывать возможность правильного размещения опор под предусмотренными изготовителем точками подхвата.

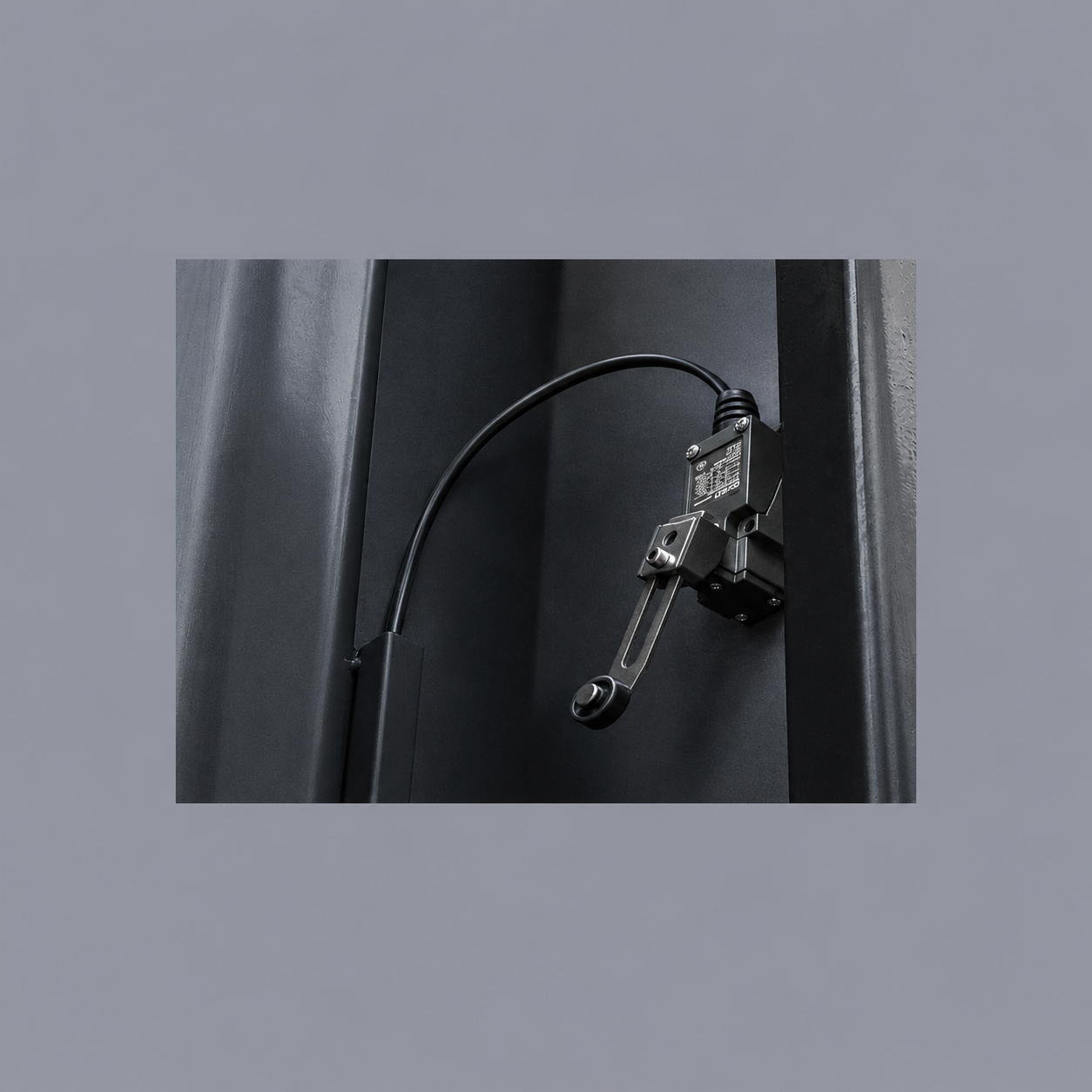

Высота подъёма и минимальный подхват
Максимальная высота подъёма — 1900 мм. Она позволяет подготовить автомобиль к выполнению работ со стороны днища.
Минимальная высота подхвата составляет 110 мм. При оценке совместимости с автомобилями с небольшим дорожным просветом важно учитывать не только этот размер, но и доступность точек установки опор.
В таблице производителя время подъёма/опускания указано как 36 секунд.

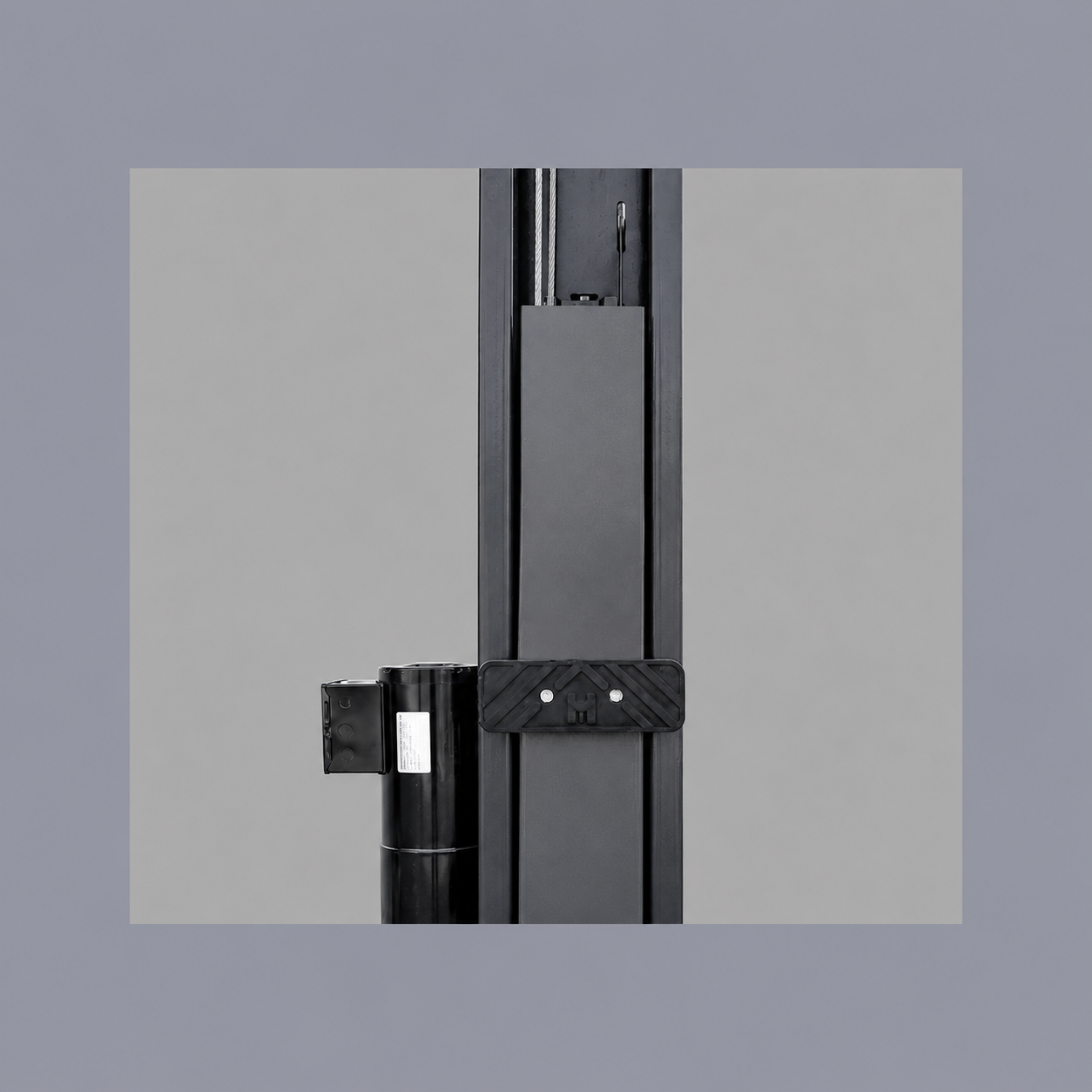

Стальные колонны с лазерной резкой
Колонны изготовлены из стали толщиной 5 мм с применением лазерной резки. Они являются несущими элементами конструкции подъёмника.
При монтаже необходимо соблюдать требования производителя к основанию, креплению и расположению колонн.
Опоры колонн
Размеры опор — 480 × 390 × 16 мм. Опорные элементы обеспечивают устойчивость конструкции при правильной установке оборудования.
Эти размеры необходимо учитывать при подготовке монтажной площадки и размещении крепёжных элементов.
Подготовка поверхности и порошковая окраска
Перед порошковой окраской все детали проходят лазерную и пескоструйную очистку. Обработка подготавливает металлическую поверхность к нанесению покрытия.
Порошковая окраска выполняется после очистки деталей конструкции.

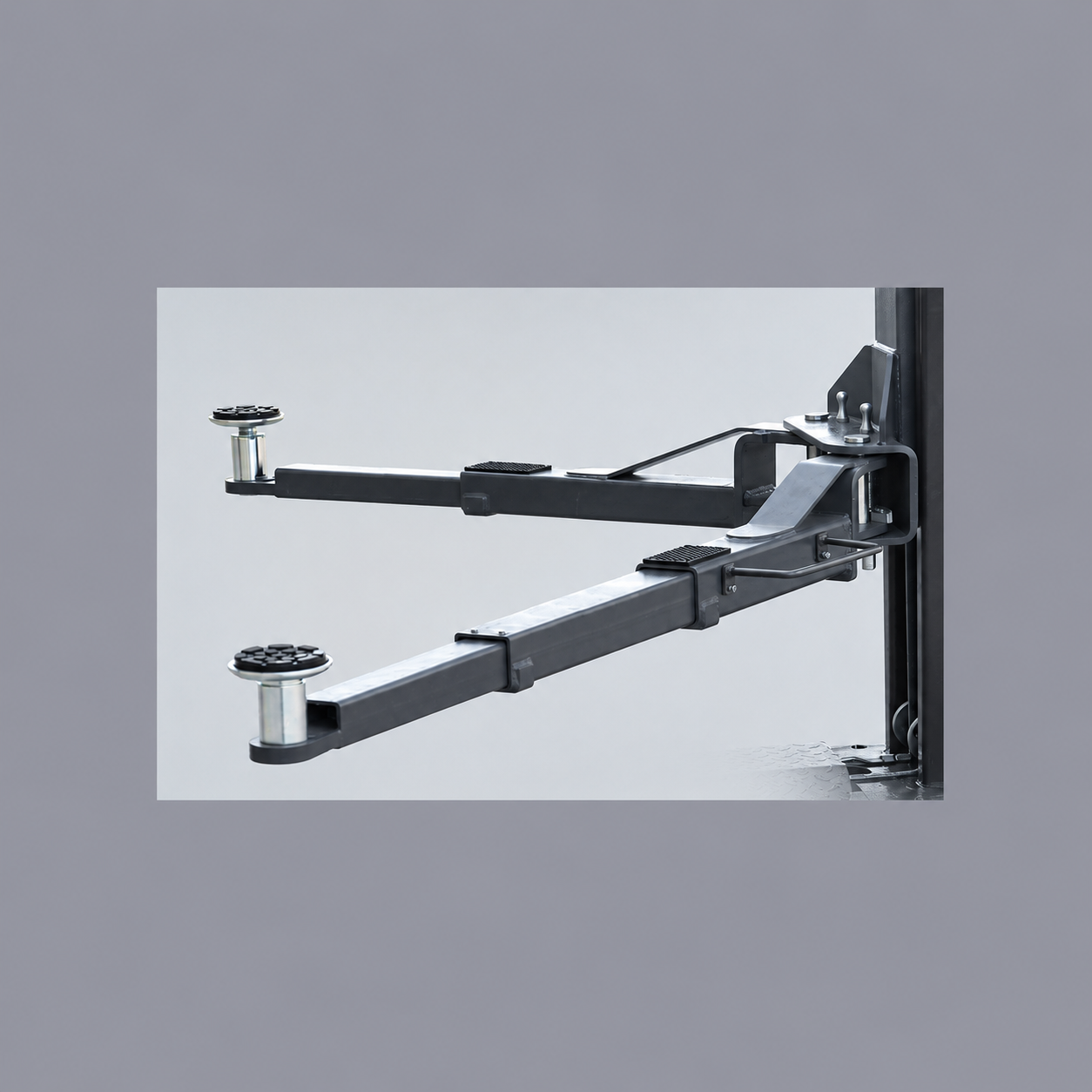

Лапы конфигурации 2+2
ER-2Z-40B оснащён лапами конфигурации 2+2. Их положение подбирается с учётом штатных точек подъёма автомобиля.
При выборе подъёмника для конкретного автопарка следует сопоставить диапазон работы лап с расположением точек подхвата обслуживаемых машин.

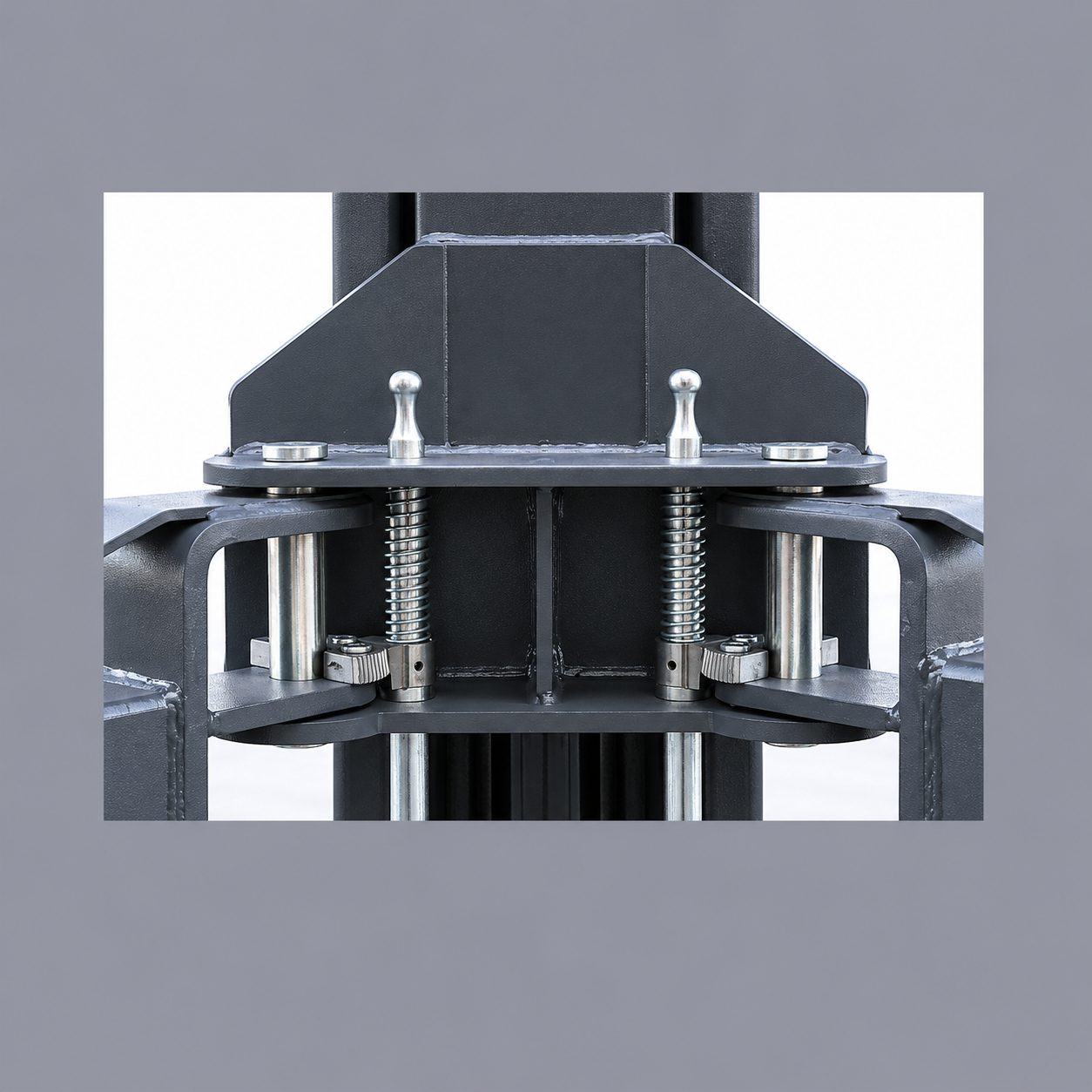

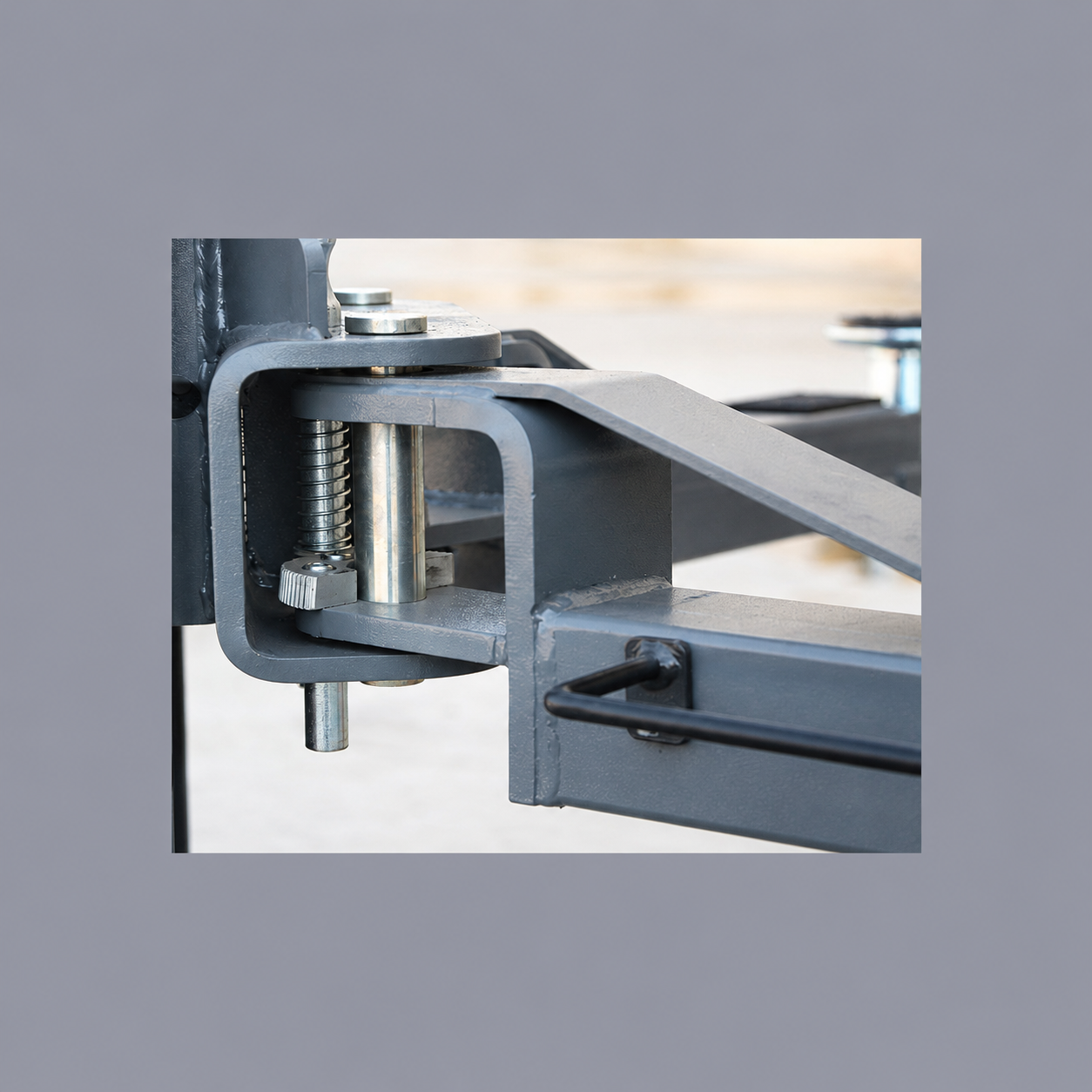

Блокировка лап и защита ног оператора
На странице производителя указано, что блокировка лап срабатывает на высоте 500 мм и ниже от уровня пола, обеспечивая защиту ног оператора.
Порядок работы блокировки и последовательность действий при подъёме и опускании автомобиля определяются эксплуатационной документацией.

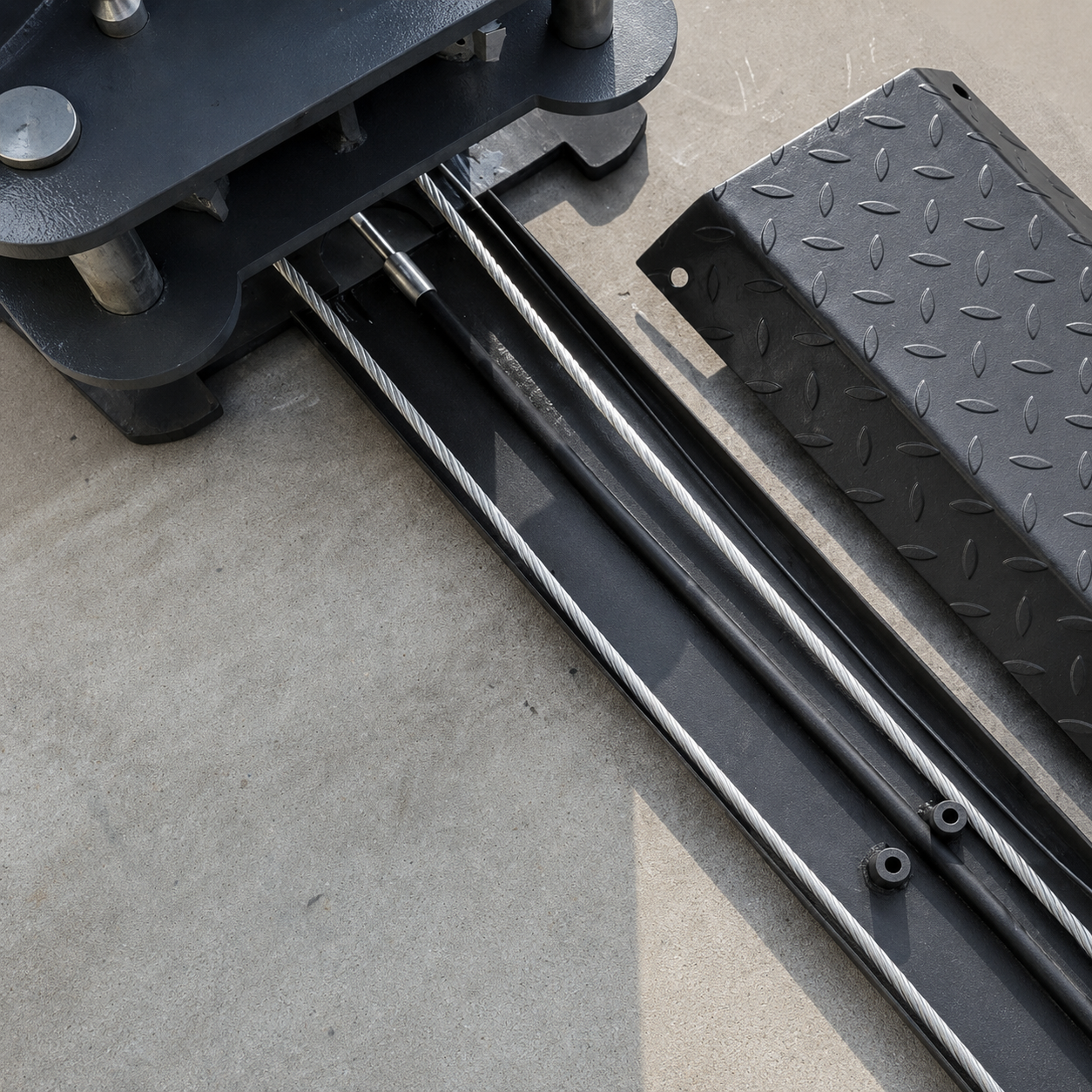

Двойная защита гидравлической магистрали
В конструкции предусмотрена двойная защита от разрыва гидравлической магистрали.
Рабочее давление масла в гидростанции составляет 24 МПа. Для поддержания оборудования в исправном состоянии необходимо соблюдать установленный порядок проверки и обслуживания гидравлической системы.

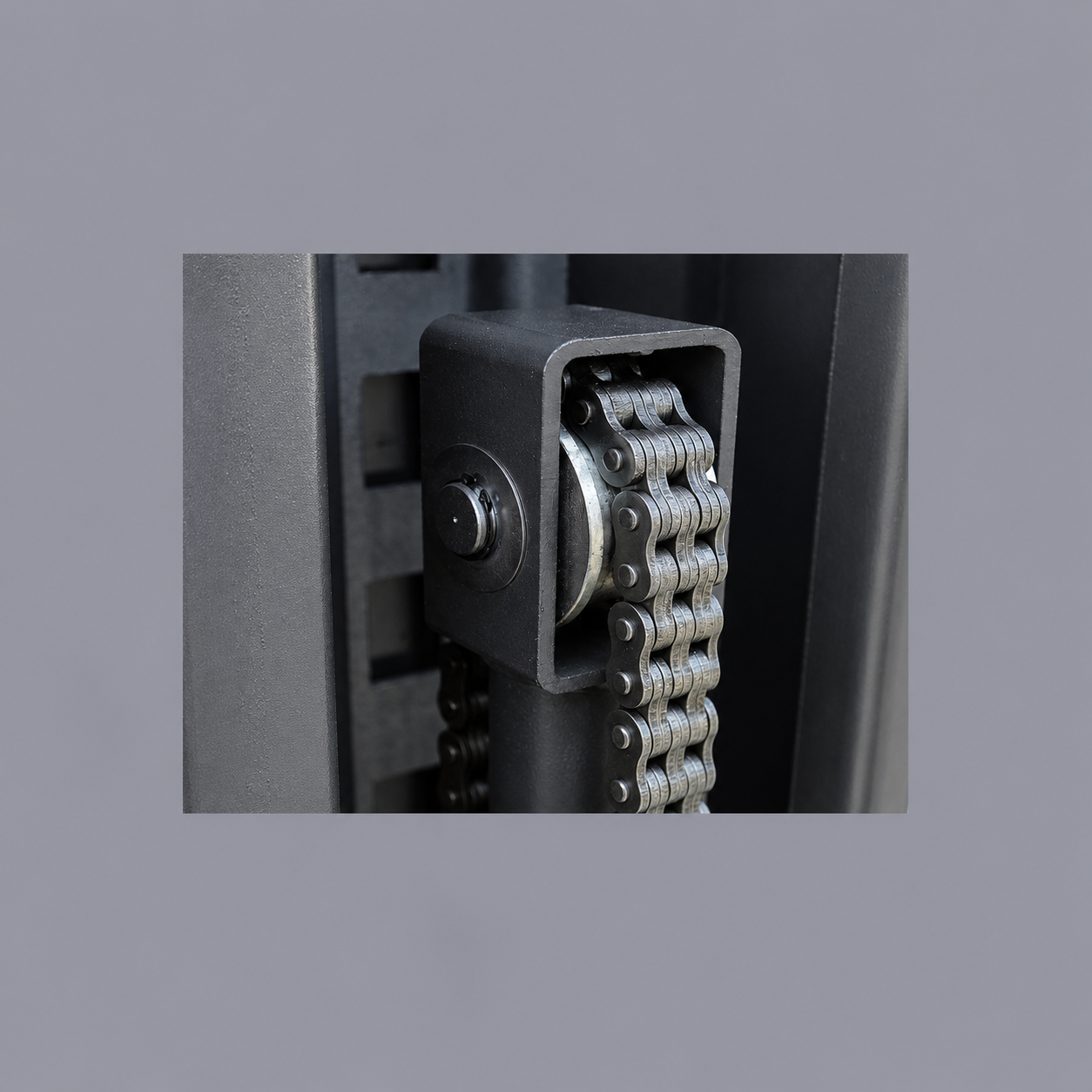

Многозвенная цепь с защитой от разрыва
Подъёмник оснащён многозвенной цепью с защитой от разрыва. Этот элемент дополняет предусмотренные производителем меры защиты оборудования.
Проверка состояния цепи и связанных с ней узлов выполняется при техническом обслуживании согласно инструкции.
Ручная разблокировка с одной колонны
Разблокировка осуществляется вручную с одной колонны. Такое расположение позволяет оператору выполнять разблокировку из одной точки.
При организации рабочего поста необходимо обеспечить свободный доступ к органам управления.
Электродвигатель и подключение
Мощность электродвигателя — 3,2 кВт. Подъёмник подключается к трёхфазной электрической сети 380 В.
До установки оборудования необходимо подготовить подключение с учётом требований производителя.

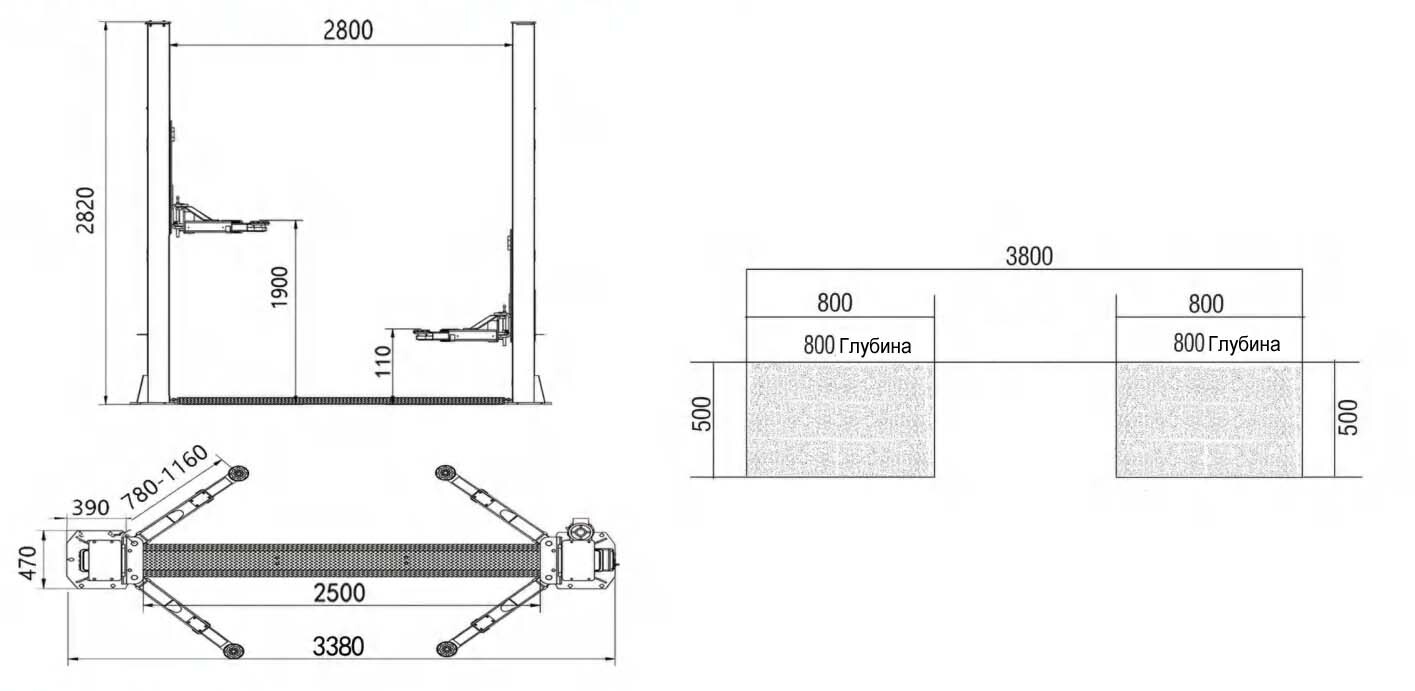

Рабочая ширина и расстояние между колоннами
Рабочая ширина подъёмника составляет 2500 мм, ширина между колоннами — 2800 мм.
При планировании поста эти параметры необходимо сопоставить с габаритами обслуживаемых автомобилей и пространством, необходимым для работы персонала.
Габариты и масса
Общая высота ER-2Z-40B — 2820 мм, общая ширина — 3380 мм. Масса подъёмника составляет 620 кг.
Размеры конструкции помогают определить место размещения оборудования. Высоту помещения следует оценивать также с учётом габаритов автомобиля в поднятом положении.
Массу оборудования необходимо учитывать при подготовке доставки, разгрузки и монтажа.
Основные особенности EASYRAY ER-2Z-40B
- Двухстоечная электрогидравлическая конструкция.
- Грузоподъёмность до 4 т.
- Высота подъёма 1900 мм.
- Минимальная высота подхвата 110 мм.
- Колонны из стали толщиной 5 мм, изготовленные с применением лазерной резки.
- Опоры колонн размером 480 × 390 × 16 мм.
- Лазерная и пескоструйная очистка всех деталей перед порошковой окраской.
- Лапы конфигурации 2+2.
- Блокировка лап и защита ног оператора.
- Двойная защита от разрыва гидравлической магистрали.
- Многозвенная цепь с защитой от разрыва.
- Ручная разблокировка с одной колонны.
- Электродвигатель мощностью 3,2 кВт.
- Подключение к трёхфазной сети 380 В.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | EASYRAY, КНР |
| Модель | ER-2Z-40B |
| Тип | Электрогидравлический |
| Конструкция | Двухстоечная |
| Грузоподъёмность | 4 т |
| Минимальная высота подхвата | 110 мм |
| Высота подъёма | 1900 мм |
| Время подъёма/опускания | 36 сек |
| Рабочая ширина | 2500 мм |
| Ширина между колоннами | 2800 мм |
| Общая масса | 620 кг |
| Рабочее давление масла в гидростанции | 24 МПа |
| Мощность электродвигателя | 3,2 кВт |
| Электропитание | 380 В, три фазы |
| Общая высота | 2820 мм |
| Общая ширина | 3380 мм |
| Толщина стали колонн | 5 мм |
| Размер опор колонн | 480 × 390 × 16 мм |
| Конфигурация лап | 2+2 |
| Блокировка лап | На высоте 500 мм и ниже от уровня пола — согласно описанию производителя |
| Защита ног оператора | Предусмотрена |
| Защита от разрыва гидравлической магистрали | Двойная |
| Цепь | Многозвенная, с защитой от разрыва |
| Разблокировка | Ручная, с одной колонны |
| Подготовка деталей перед окраской | Лазерная и пескоструйная очистка |
| Покрытие | Порошковая окраска |
