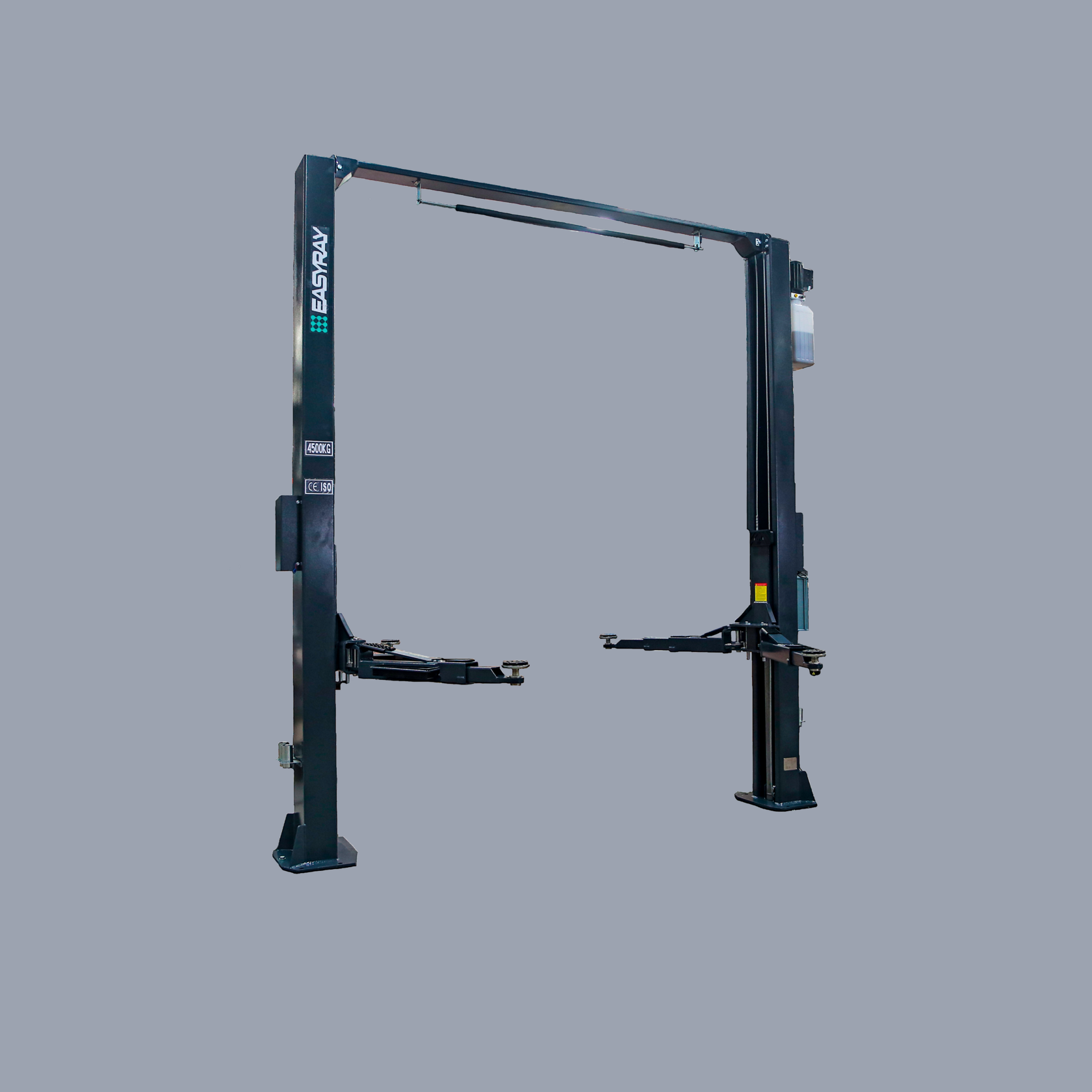

EASYRAY ER-2L-45C предназначен для подъёма автомобилей при проведении технического обслуживания и ремонта. Двухстоечная конструкция позволяет разместить автомобиль на опорных лапах и организовать доступ к его нижней части.
Модель подойдёт для ремонтного участка автосервиса, СТО или дилерского центра. При выборе оборудования необходимо учитывать массу обслуживаемых автомобилей, расположение штатных точек подхвата и размеры помещения.
Грузоподъёмность 4,5 тонны
Максимальная грузоподъёмность ER-2L-45C составляет 4,5 т. Этот параметр определяет допустимую нагрузку на оборудование.
Совместимость с конкретным автомобилем зависит также от возможности правильно установить лапы под предусмотренные изготовителем точки подъёма.
Высота подъёма и минимальный подхват
Высота подъёма составляет 1900 мм, минимальная высота подхвата — 110 мм. Эти размеры необходимо учитывать при подборе оборудования под обслуживаемый автопарк.
При работе с автомобилями с небольшим дорожным просветом важно проверить доступность точек подхвата и возможность размещения опор.
На странице указано время подъёма 36 секунд.

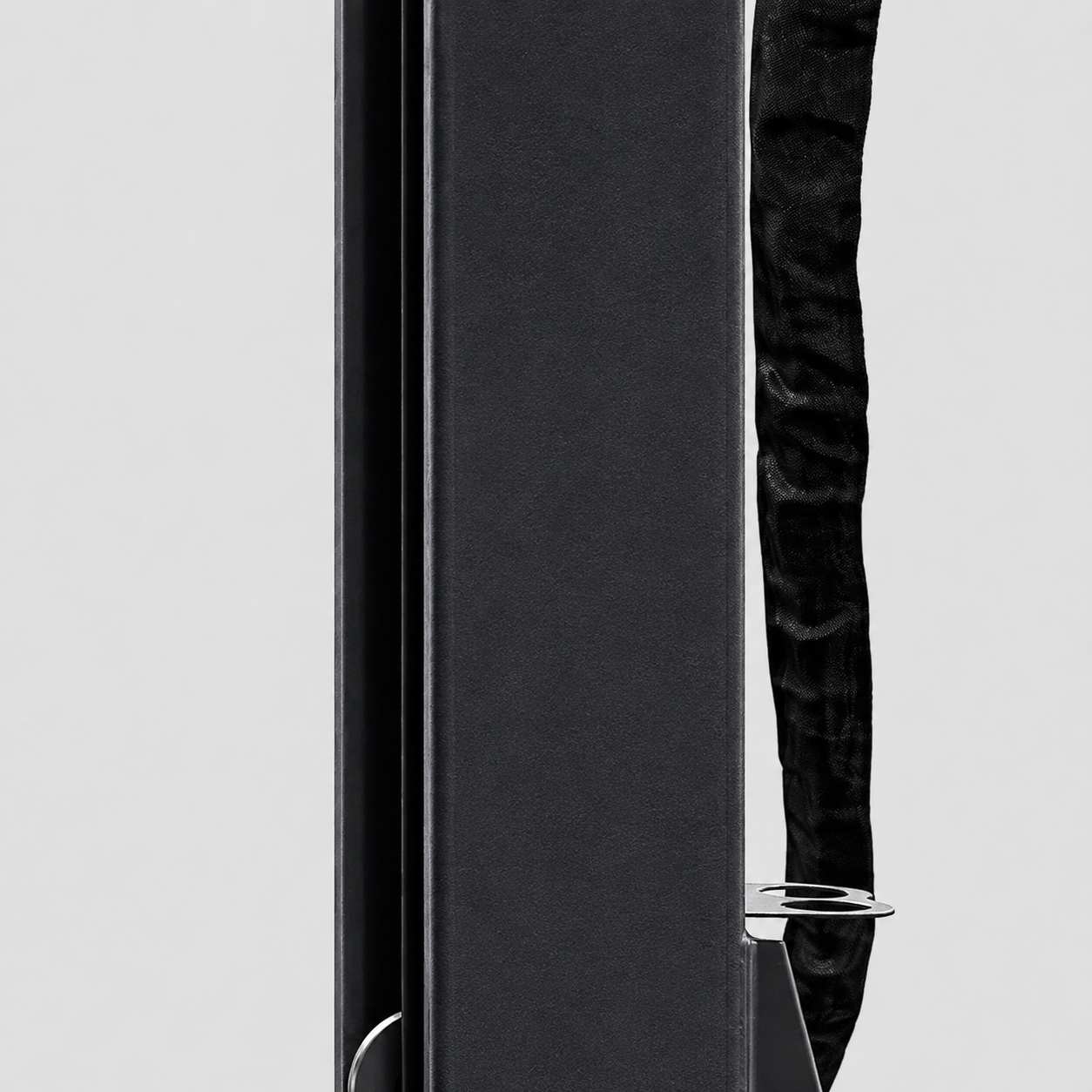

Колонны из стали толщиной 5 мм
Колонны изготовлены из стали толщиной 5 мм с использованием лазерной резки. Они являются основными несущими элементами конструкции подъёмника.
При монтаже необходимо соблюдать требования производителя к основанию, креплению и взаимному расположению колонн.

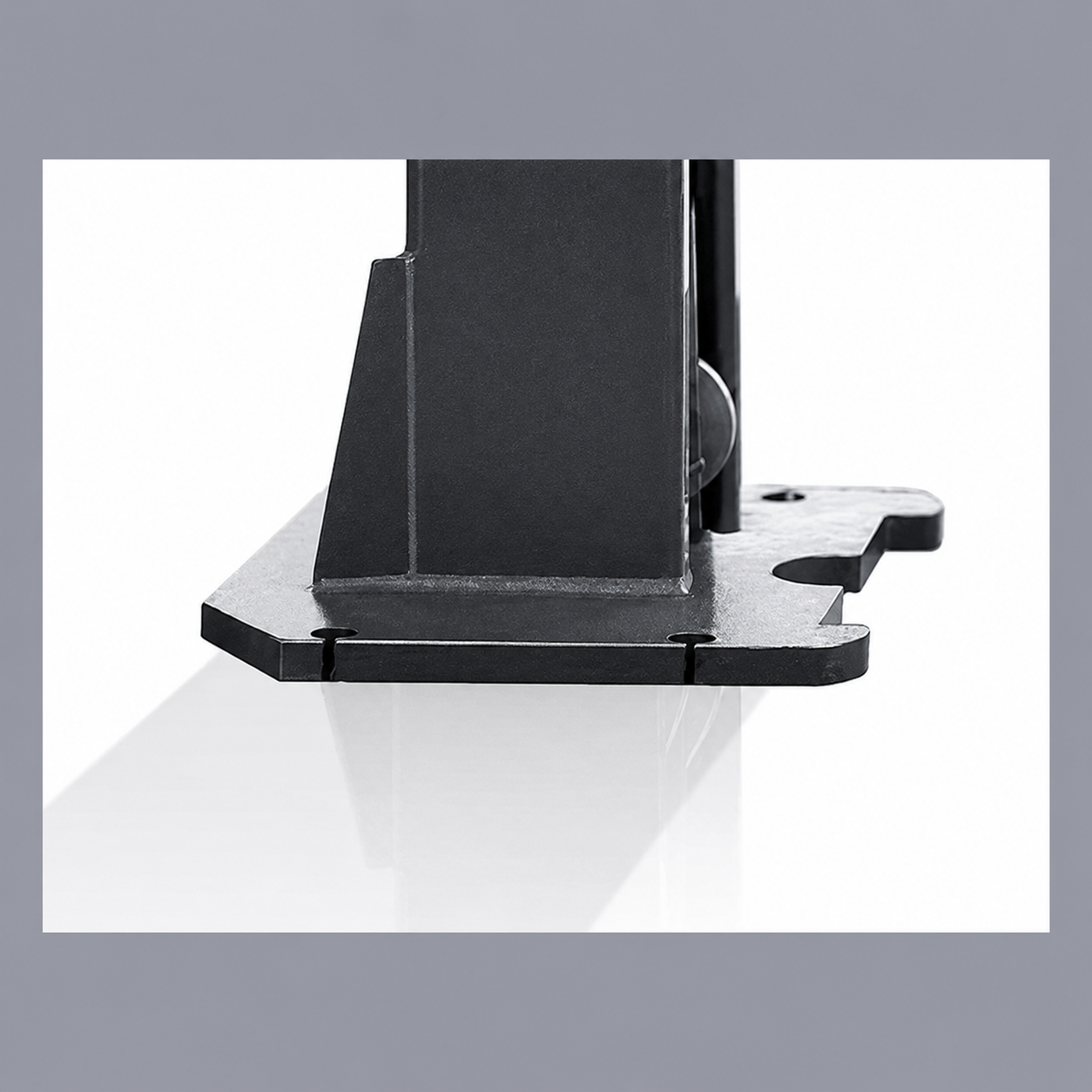

Опоры колонн
Размер опор составляет 470 × 390 × 16 мм. Опорные элементы обеспечивают устойчивость конструкции при правильной установке оборудования.
Их размеры необходимо учитывать при подготовке монтажной площадки и размещении крепёжных элементов.

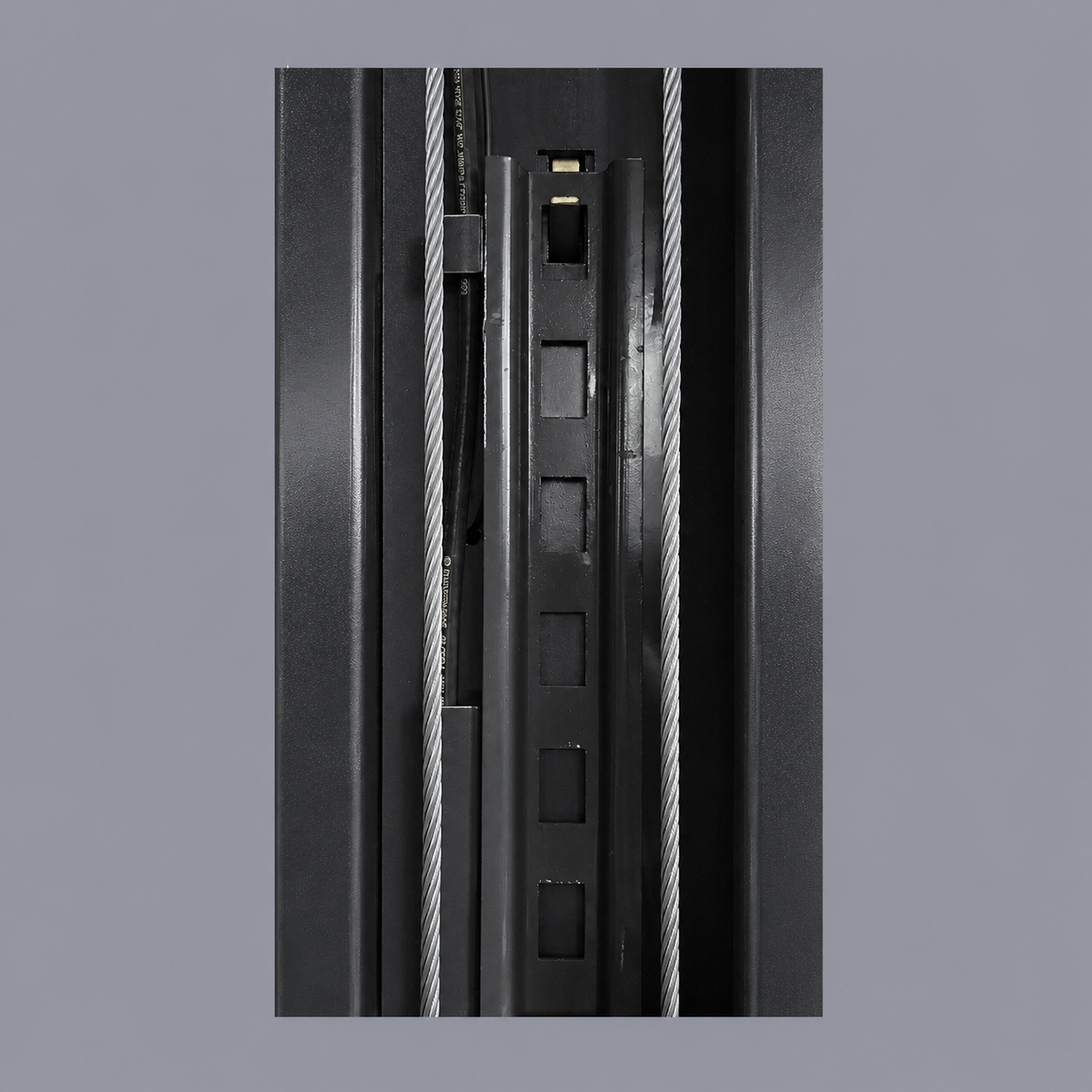

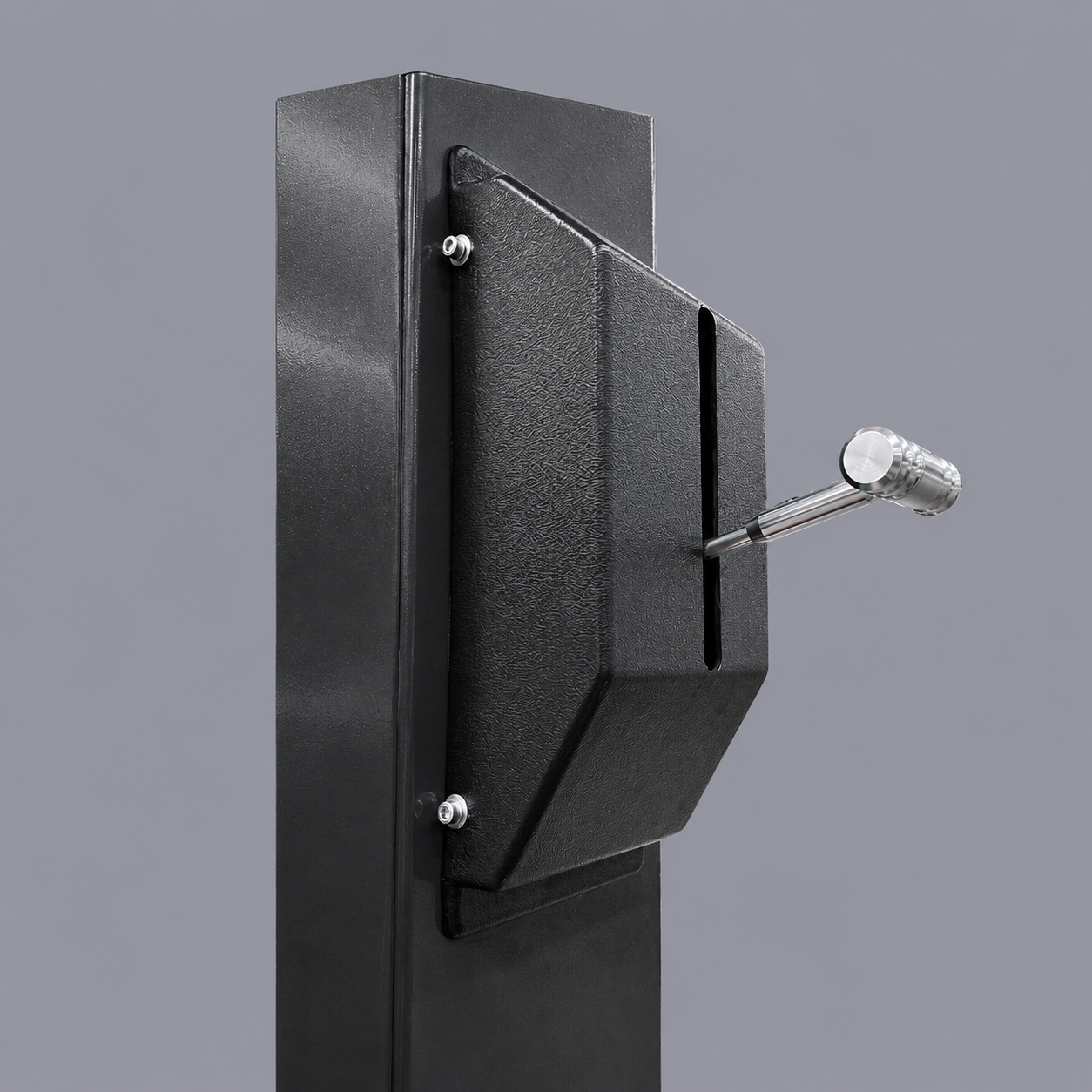

Электрические стопоры
EASYRAY ER-2L-45C оснащён электрическими стопорами. Эта особенность относится к системе фиксации подъёмника и является одним из ключевых элементов комплектации модели.
Порядок управления стопорами и последовательность действий при подъёме и опускании автомобиля определяются эксплуатационной документацией.
Подготовка деталей и порошковая окраска
Перед нанесением порошкового покрытия все детали проходят лазерную и пескоструйную очистку. Такая обработка подготавливает металлические поверхности к окраске.
Порошковое покрытие наносится после очистки элементов конструкции.

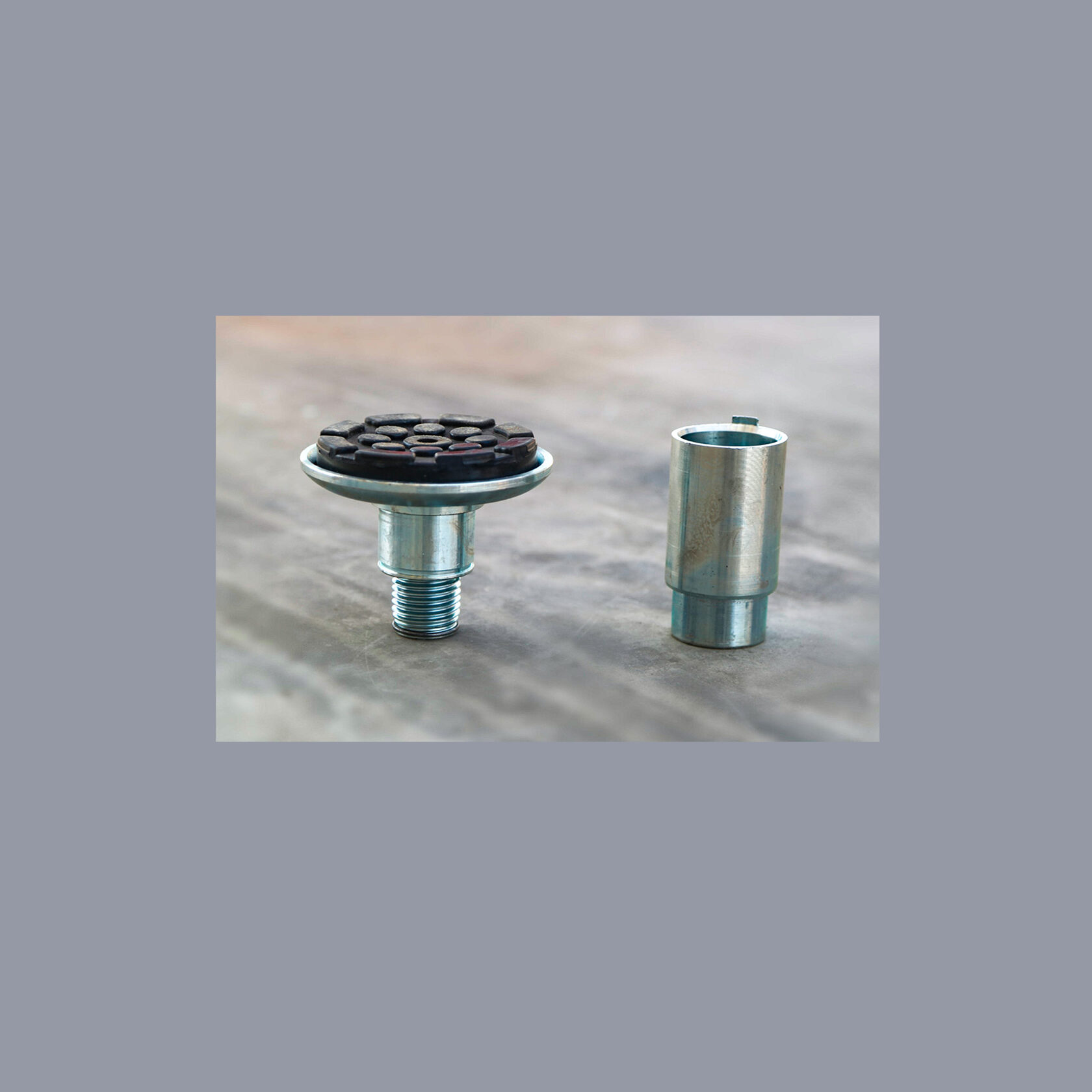

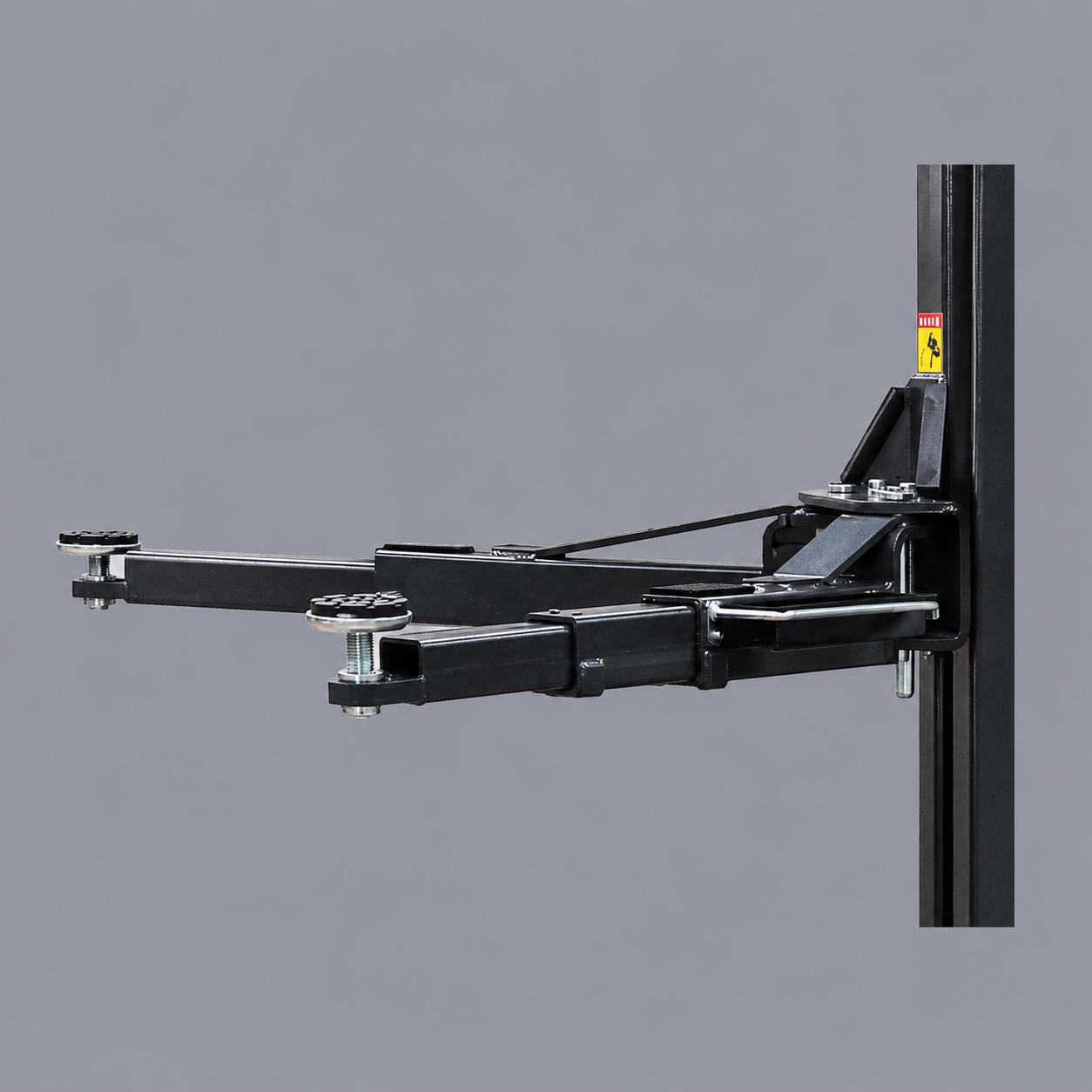

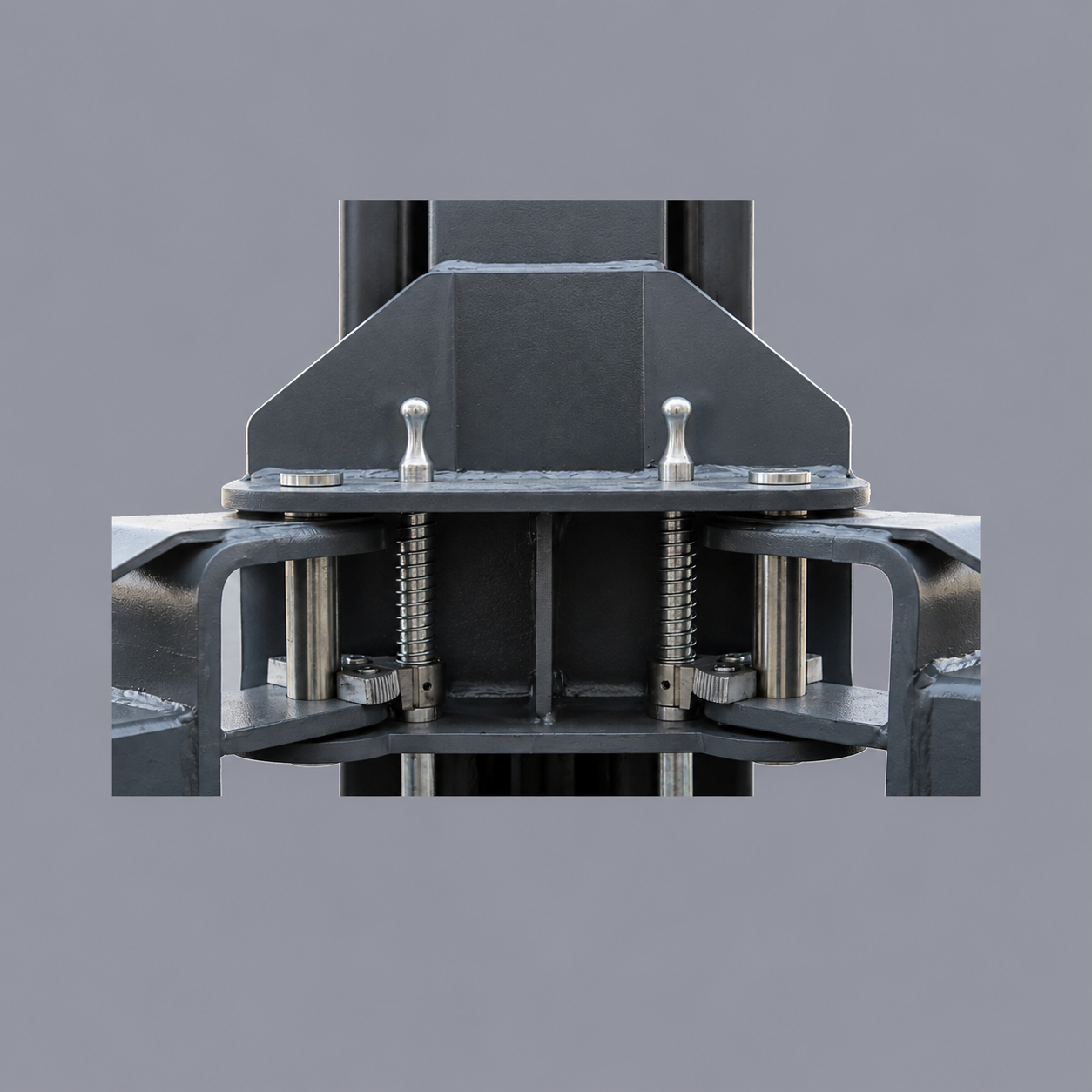

Лапы конфигурации 3+2
Подъёмник оснащён лапами конфигурации 3+2. Их положение подбирается с учётом расположения штатных точек подъёма автомобиля.
Перед заказом оборудования следует уточнить диапазоны вылета лап и сопоставить их с автомобилями, которые регулярно поступают в сервис.

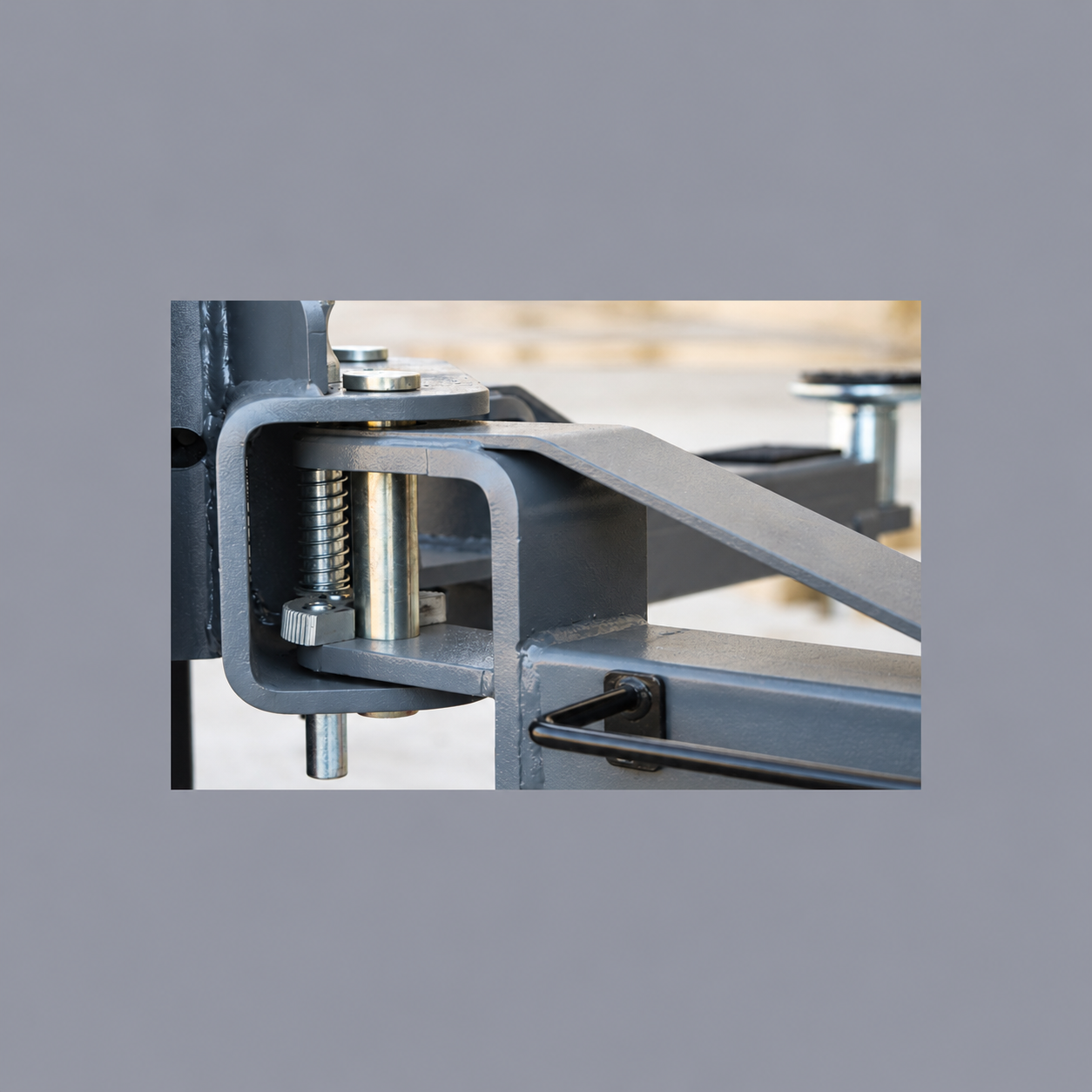

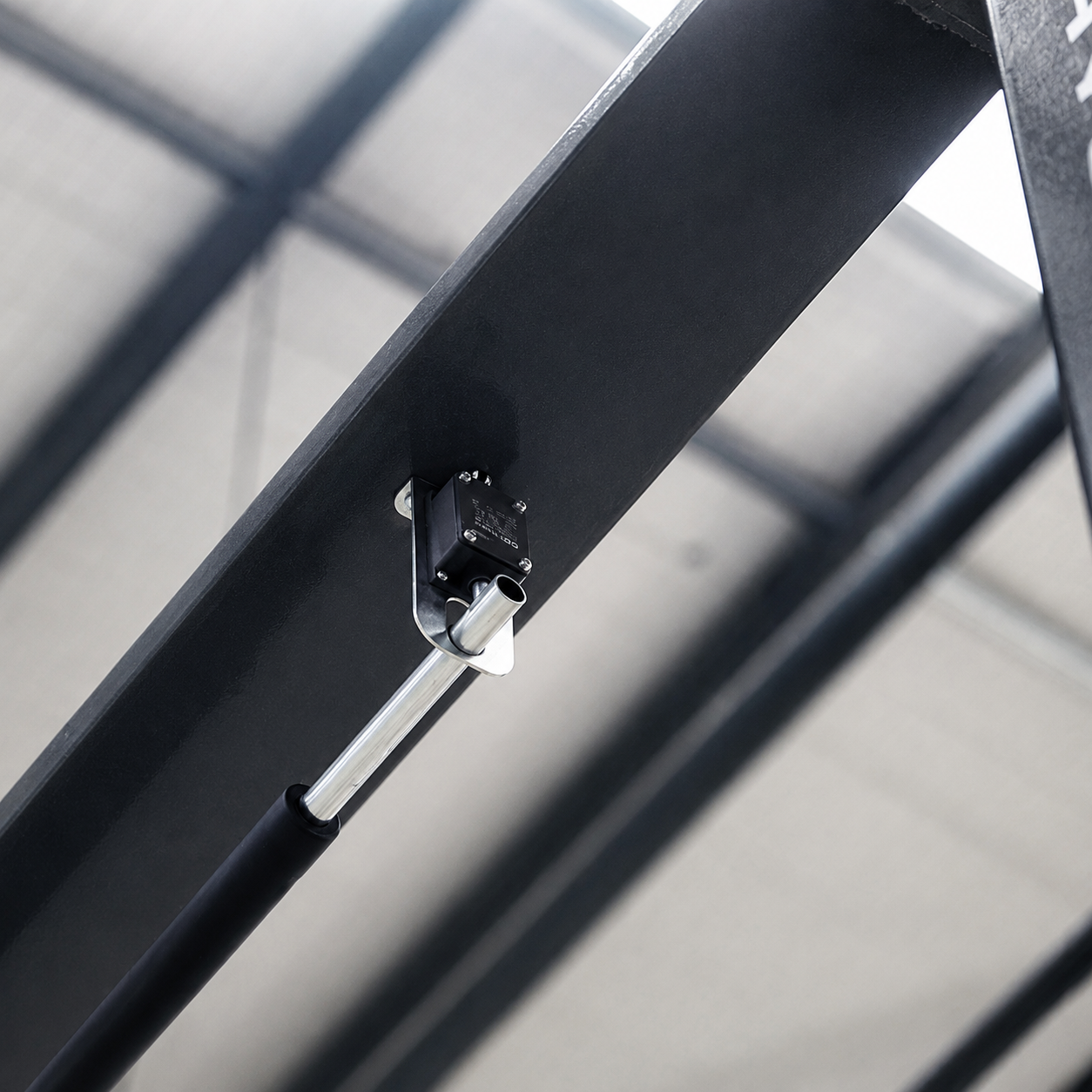

Блокировка лап
На странице указана блокировка лап при опускании до 500 мм и ниже от уровня пола.
Точный порядок работы механизма, его проверки и разблокировки необходимо учитывать по инструкции производителя.

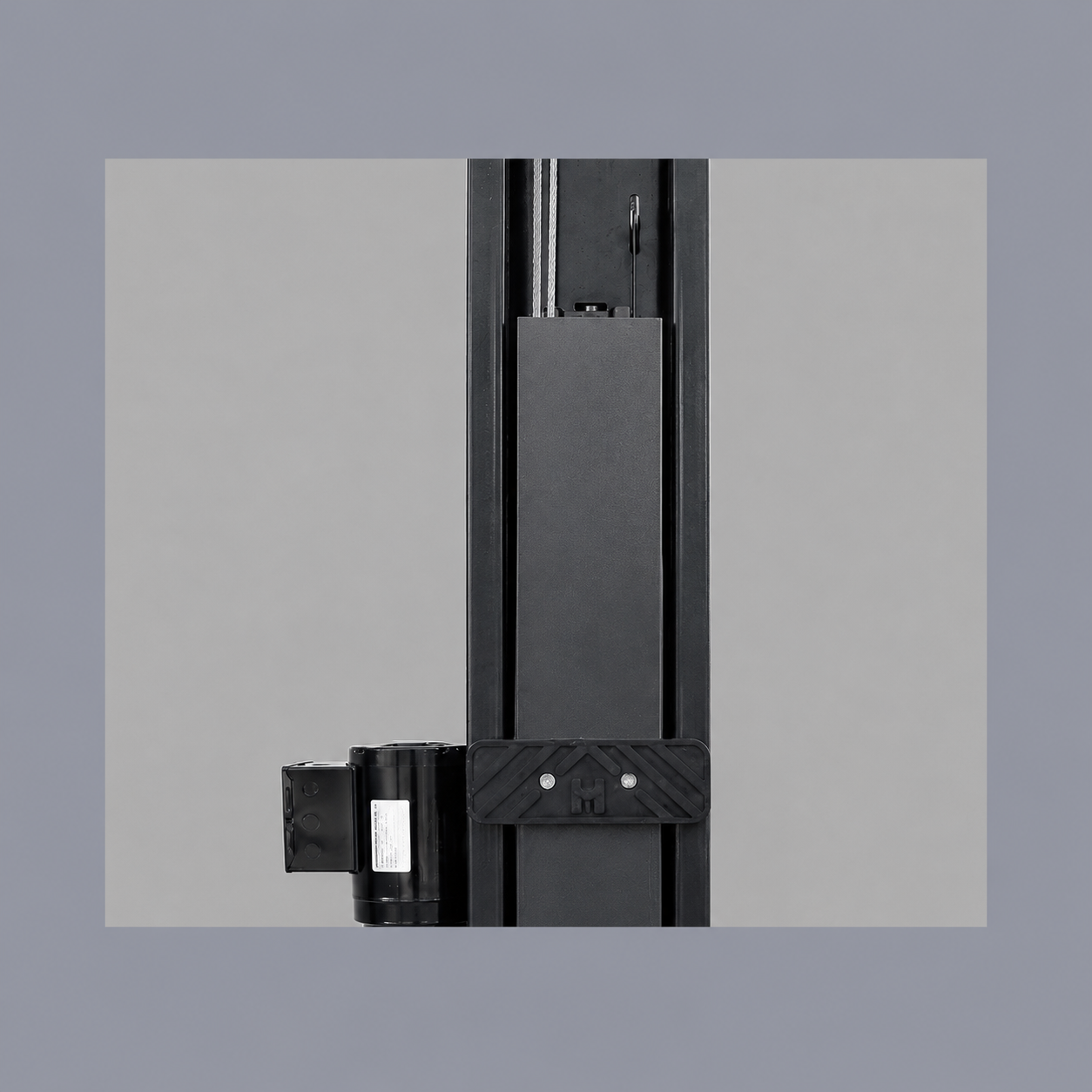

Защита ног оператора
В конструкции предусмотрена защита ног оператора. Эта особенность дополняет системы безопасности оборудования.
При размещении подъёмника необходимо обеспечить свободный доступ к органам управления и пространство для перемещения персонала вокруг автомобиля.

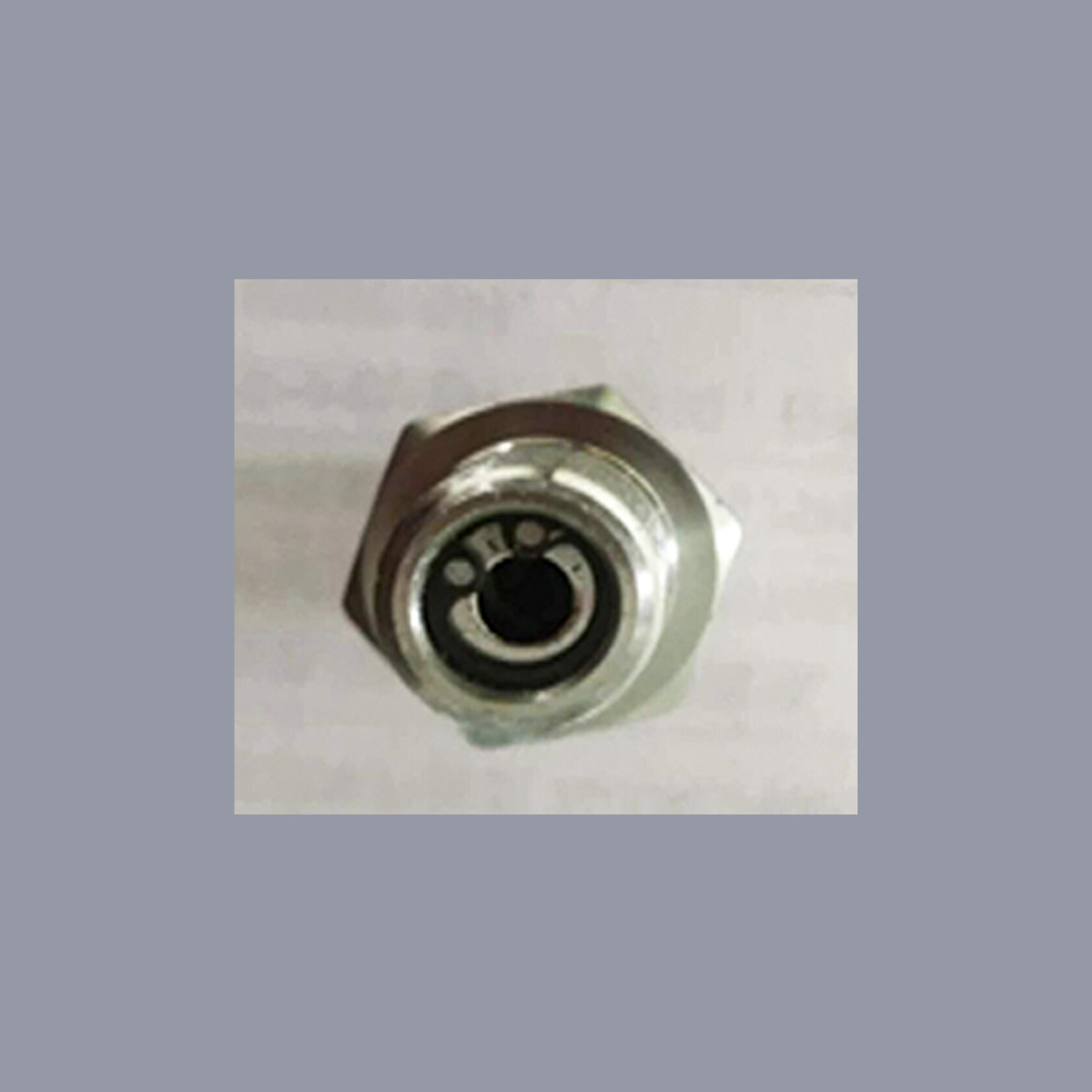

Двойная защита гидравлической магистрали
ER-2L-45C оснащён двойной защитой от разрыва гидравлической магистрали.
Рабочее давление масла в гидростанции составляет 24 МПа. Проверка состояния гидравлической системы и её обслуживание выполняются в соответствии с документацией производителя.

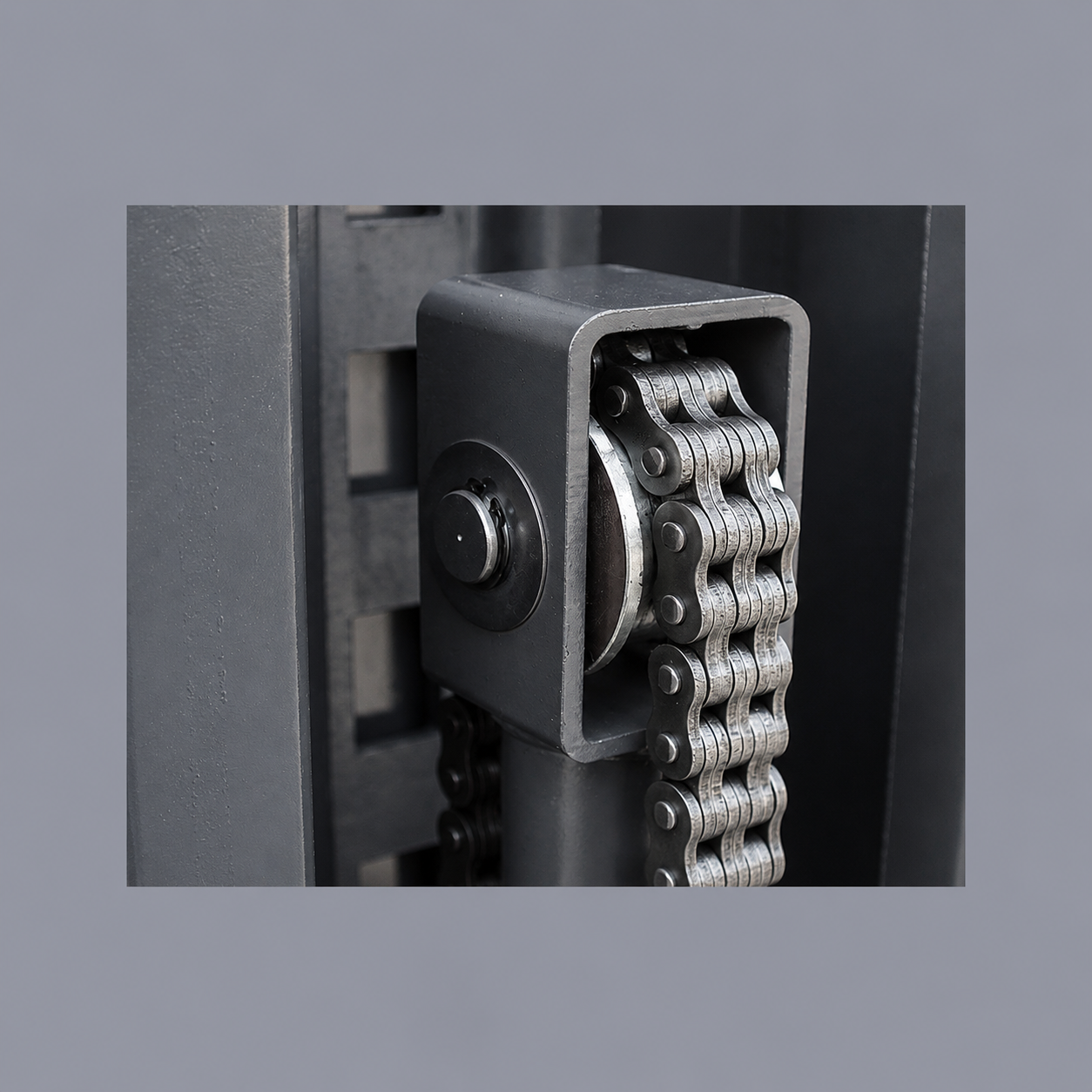

Многозвенная цепь с защитой от разрыва
В конструкции используется многозвенная цепь с защитой от разрыва. Этот элемент дополняет предусмотренные производителем меры защиты подъёмника.
При техническом обслуживании необходимо соблюдать требования к проверке цепи и связанных с ней узлов.

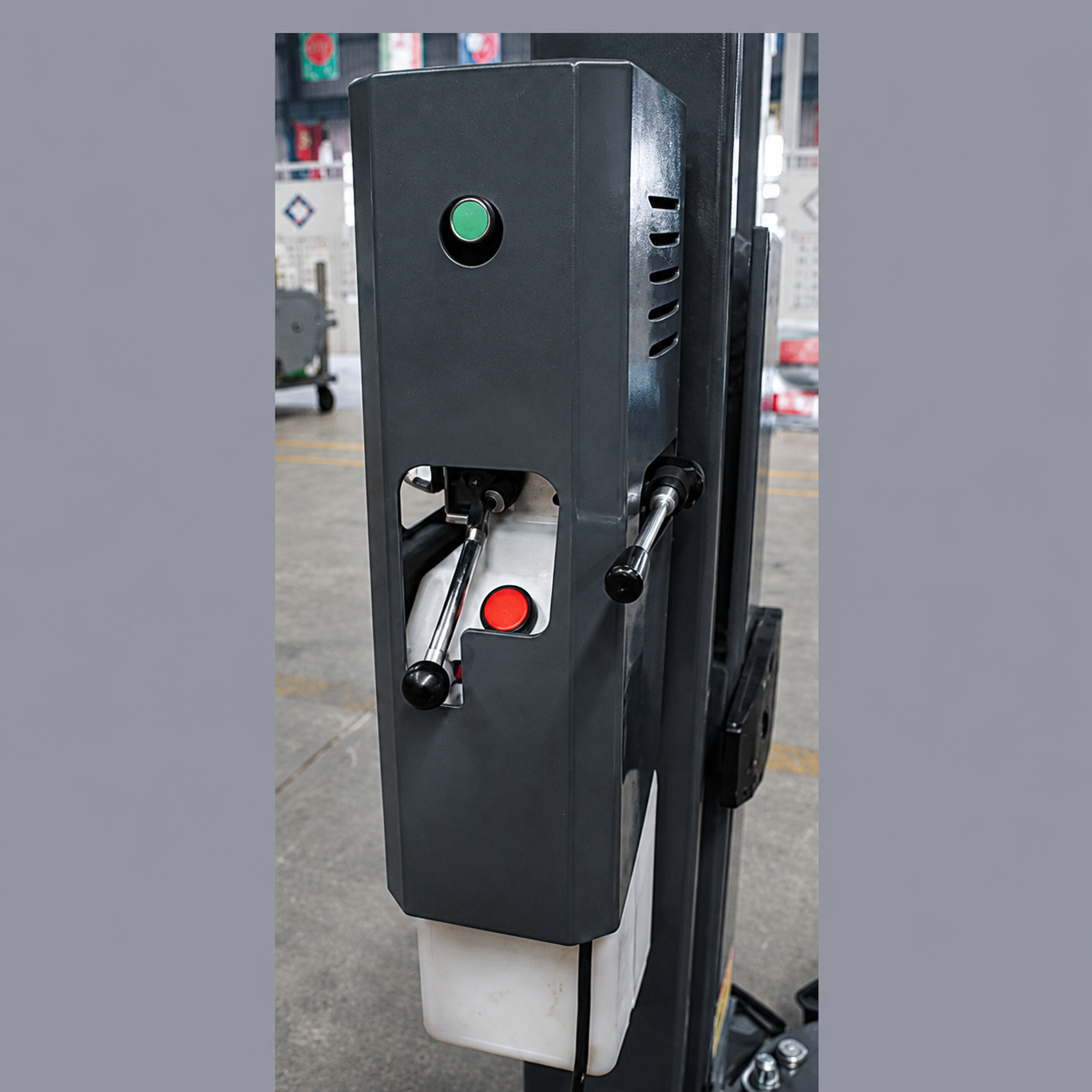

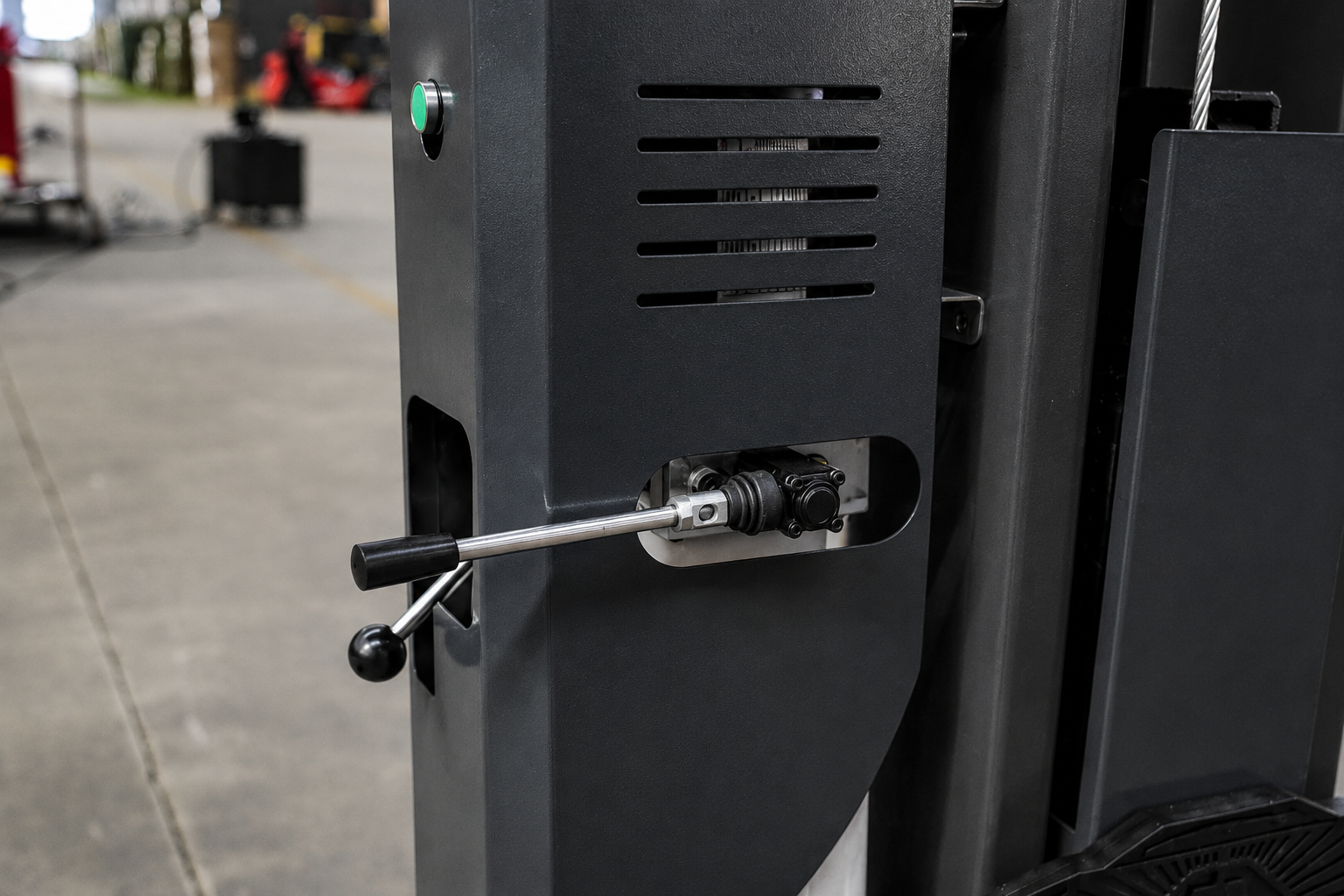

Электродвигатель и питание
Мощность электродвигателя составляет 3,2 кВт. Для подключения требуется трёхфазная сеть 380 В.
До установки подъёмника необходимо подготовить электрическое подключение с учётом требований эксплуатационной документации.
Рабочая ширина и расстояние между колоннами
На странице указаны следующие параметры:
- рабочая ширина — 2700 мм;
- ширина между колоннами — 3000 мм;
- общая ширина подъёмника — 3580 мм.
При планировании ремонтного поста эти размеры необходимо сопоставить с габаритами обслуживаемых автомобилей и пространством, необходимым для работы механика.
Габариты и масса
Общая высота конструкции составляет 3870 мм, масса подъёмника — 678 кг.
Высоту помещения необходимо оценивать с учётом размеров оборудования и автомобиля в поднятом положении. Массу подъёмника учитывают при организации доставки, разгрузки и монтажа.
Основные особенности EASYRAY ER-2L-45C
- Двухстоечная электрогидравлическая конструкция.
- Грузоподъёмность до 4,5 т.
- Высота подъёма 1900 мм.
- Минимальная высота подхвата 110 мм.
- Время подъёма 36 секунд.
- Колонны из стали толщиной 5 мм, изготовленные с применением лазерной резки.
- Опоры колонн размером 470 × 390 × 16 мм.
- Электрические стопоры.
- Лазерная и пескоструйная очистка всех деталей перед порошковой окраской.
- Лапы конфигурации 3+2.
- Блокировка лап.
- Защита ног оператора.
- Двойная защита от разрыва гидравлической магистрали.
- Многозвенная цепь с защитой от разрыва.
- Электродвигатель мощностью 3,2 кВт.
- Подключение к трёхфазной сети 380 В.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | EASYRAY, КНР |
| Модель | ER-2L-45C |
| Тип | Электрогидравлический |
| Конструкция | Двухстоечная |
| Грузоподъёмность | 4,5 т |
| Высота подъёма | 1900 мм |
| Минимальная высота подхвата | 110 мм |
| Время подъёма | 36 сек |
| Рабочая ширина | 2700 мм |
| Ширина между колоннами | 3000 мм |
| Общая масса | 678 кг |
| Рабочее давление масла в гидростанции | 24 МПа |
| Мощность электродвигателя | 3,2 кВт |
| Электропитание | 380 В, три фазы |
| Общая высота | 3870 мм |
| Общая ширина | 3580 мм |
| Толщина стали колонн | 5 мм |
| Размер опор колонн | 470 × 390 × 16 мм |
| Стопоры | Электрические |
| Конфигурация лап | 3+2 |
| Блокировка лап | При опускании до 500 мм и ниже от уровня пола — согласно описанию на странице |
| Защита ног оператора | Предусмотрена |
| Защита от разрыва гидравлической магистрали | Двойная |
| Цепь | Многозвенная, с защитой от разрыва |
| Подготовка деталей перед окраской | Лазерная и пескоструйная очистка |
| Покрытие | Порошковая окраска |
